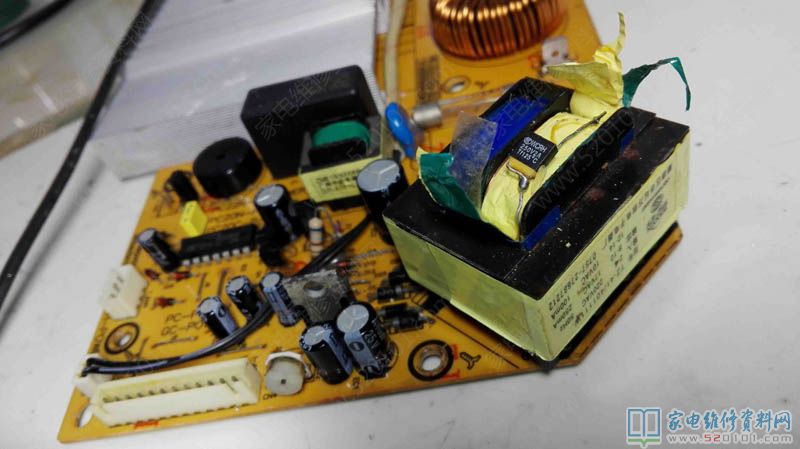

接修一臺崩騰PC20N-H黑金剛電滋爐，常見故障主要表現為插電無反映，拆卸查驗協助開關電源變壓器初中級引路。拆卸外邊膠布，見到溫度商業保險燒壞。因此短接好調試，能工作中，可是變壓器發燙比較嚴重，來看初中級繞阻內部有短路故障。插電十幾分鐘后原線圈燒壞，沒法修補。這一變壓器是10V和17V2組導出。

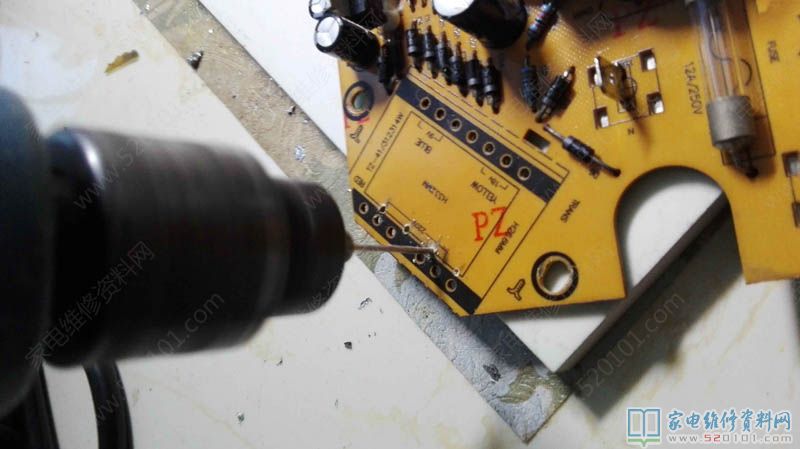

手頭上找不著那樣的變壓器，都沒有電源模塊。從一電磁爐主板上尋找一個雙導出的變壓器，上邊沒有標簽，精確測量應該是雙24V的。原先的變壓器次級線圈有4跟線，這一變壓器次級線圈僅有三根線。準備用這一變壓器更新改造一下，可是外觀設計小了一些，次級線圈好多個腳能放入原先的孔內，初中級放不進去，因此用手電鉆再次打孔。

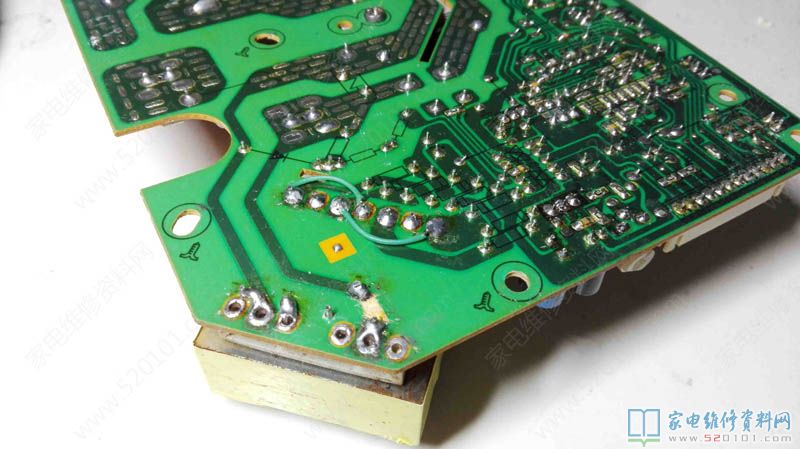

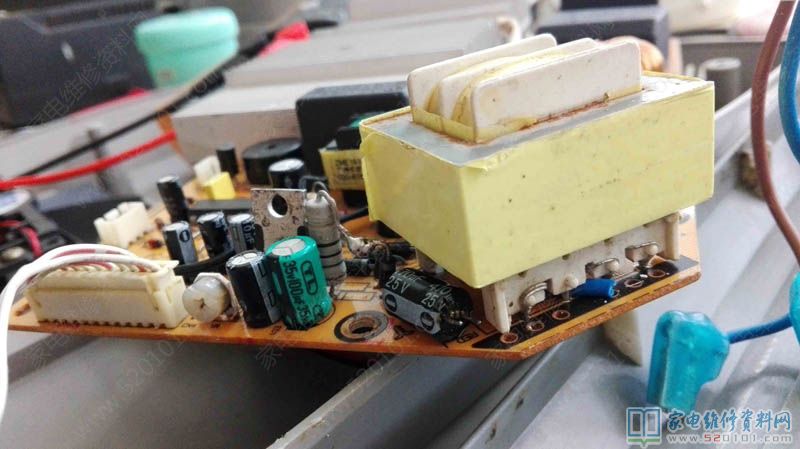

裝上變壓器，把初中級這里電源電路修改一下，再把次級線圈電源電路用輸電線改一下，讓變壓器導出2組同樣的工作電壓供電腦主板應用。

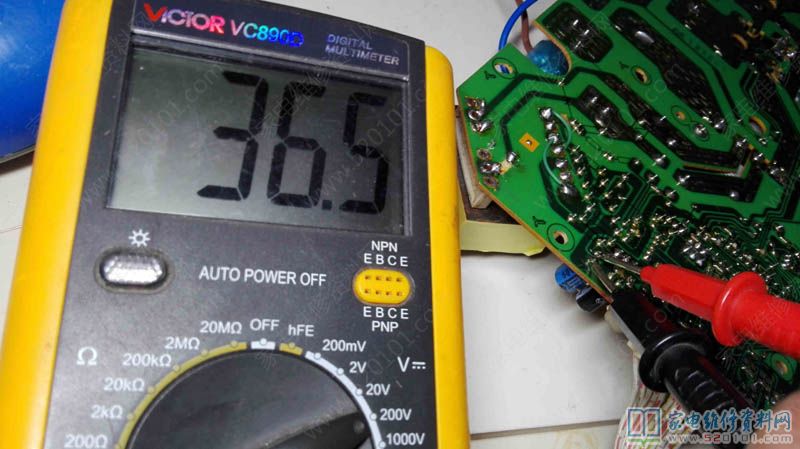

原先的2組工作電壓全是經橋式整流以往的，換掉的這一雙輸入的變壓器工作電壓整流器過濾后變成了30多伏。做到了7805的抗壓值，但是就插電試了一下，7805還沒壞，導出一切正常。

關閉電源再把電源電路改一下，要不然7805很有可能承受不住。在整流二極管導出正級這里串了個100多歐的大電阻器來降血壓過流保護，檢測降至20多伏，那就這樣。也有整流器后的耦合電容原來是25V的，毫無疑問不好，剛剛插電一小一會兒，早已逐漸液漏了，再等一會就需要工程爆破了。因此換為了35V的，18V那一路的耦合電容原來是35V的，我給換為了50V的。那一路的工作電壓比原先高一些應當問題不大，只需電流量類似就可以了。

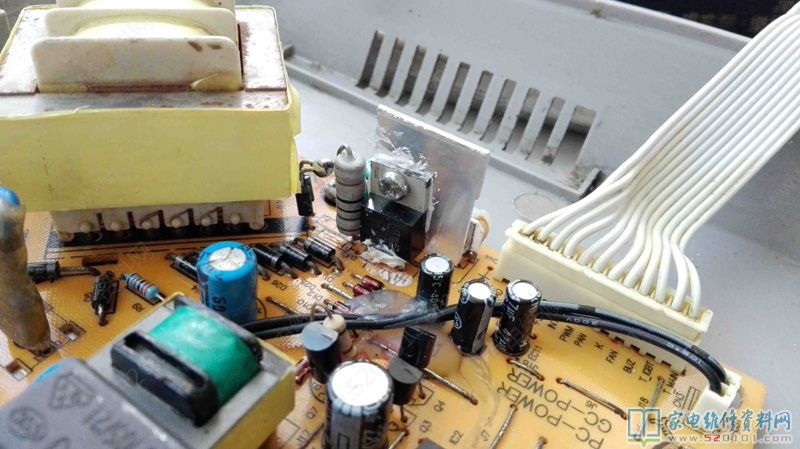

又插電試了數分鐘，發覺7805或是有點發熱，因此又給它安個散熱器上來。

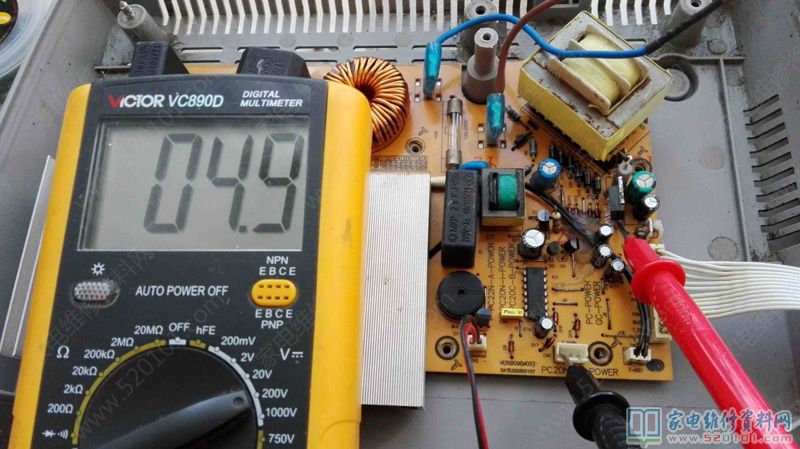

檢查一下配電是不是一切正常，7805導出直流電壓4.9V，一切正常。

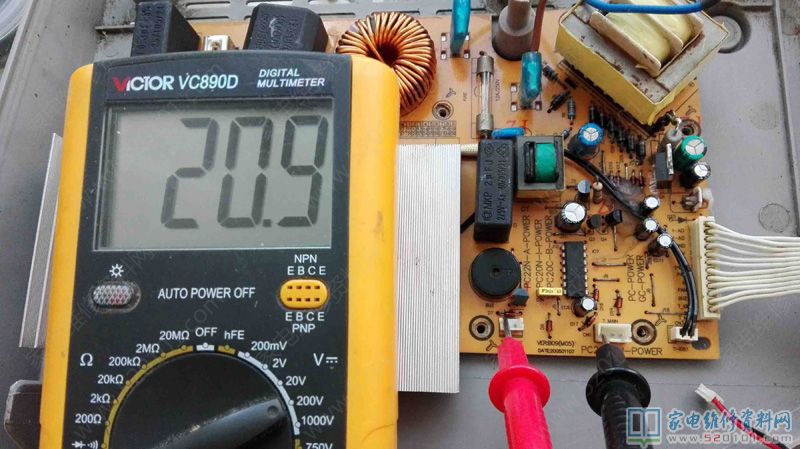

風機針角處為20.9V，較高一點。我又查驗了一下穩壓極管，原來是20V的穩壓管，穩壓極管一端也是20.9V。

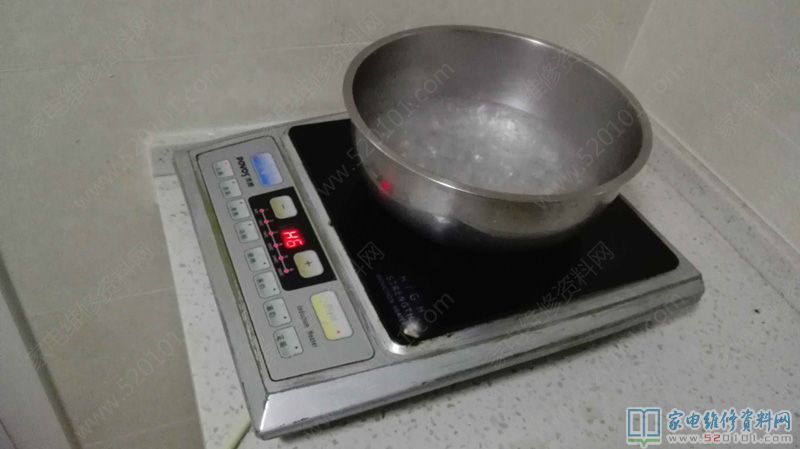

電腦裝機插電檢測，運作一切正常。又煮飯用了一天，也十分平穩。至此檢修完畢。
