九陽JYFI50FS07 IH電飯鍋,通電有“滴”一聲校準,

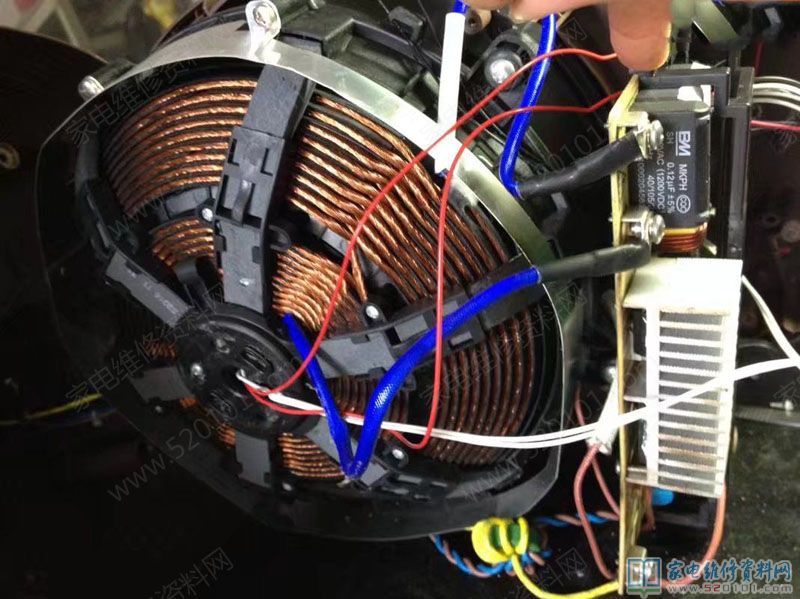

近期接修一臺九陽JYF-I50FS07 IH電飯鍋，通電有“滴”一聲校準，顯示器表明0000，全部按鍵無反映，拆卸一看，原來是電感式加溫的。最先查驗300V及18V和5V都一切正常，疑按鍵板有什么問題，維修中發覺此機按鍵板配電是單獨與主板配電的，獨立一路配電給按鍵板，按鍵板與主板通信根據2個光電耦合器進行。

用數字萬用表測蜂鳴聲檔檢測每個按鍵都能關斷，再用1K擋檢測發覺“調時”按鍵引路電阻值在5K上下，別的按鍵引路電阻值在20K上下，拆換此按鍵，常見故障清除。

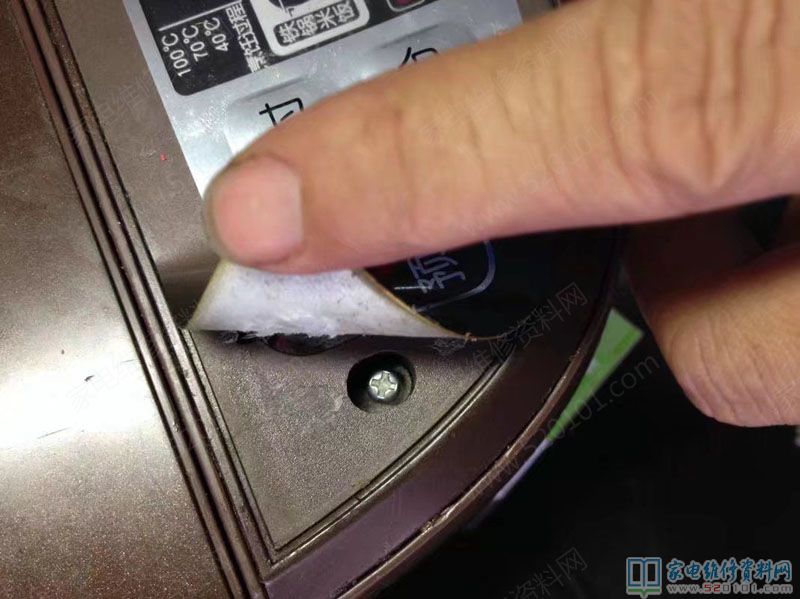

此外說一個關鍵點，這款機拆控制面板時要撕掉控制面板膠。

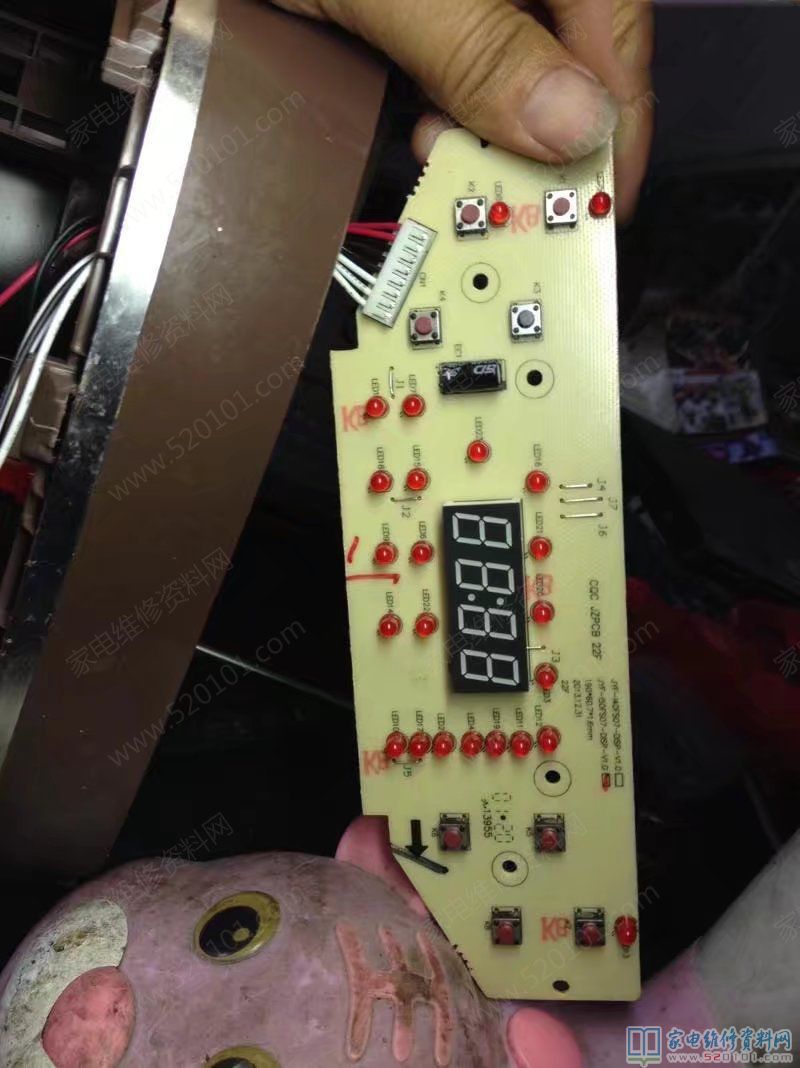

灰黑色按鍵為拆換的

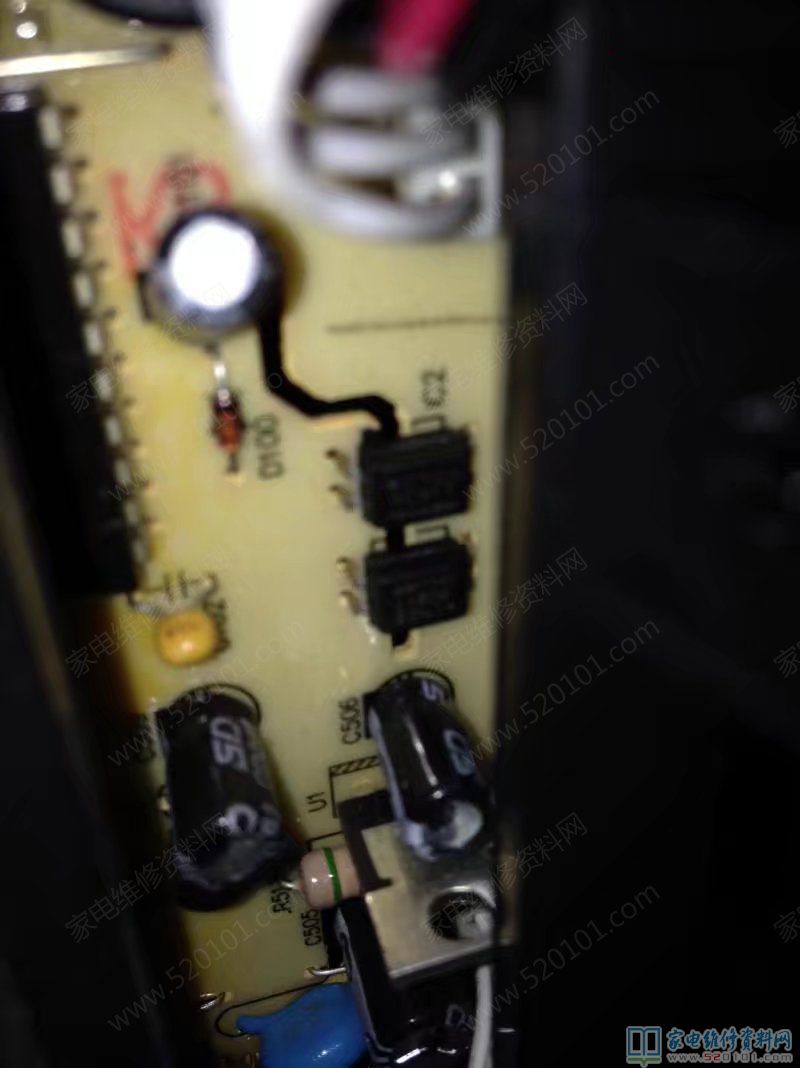

按鍵板與主板的通信光電耦合器

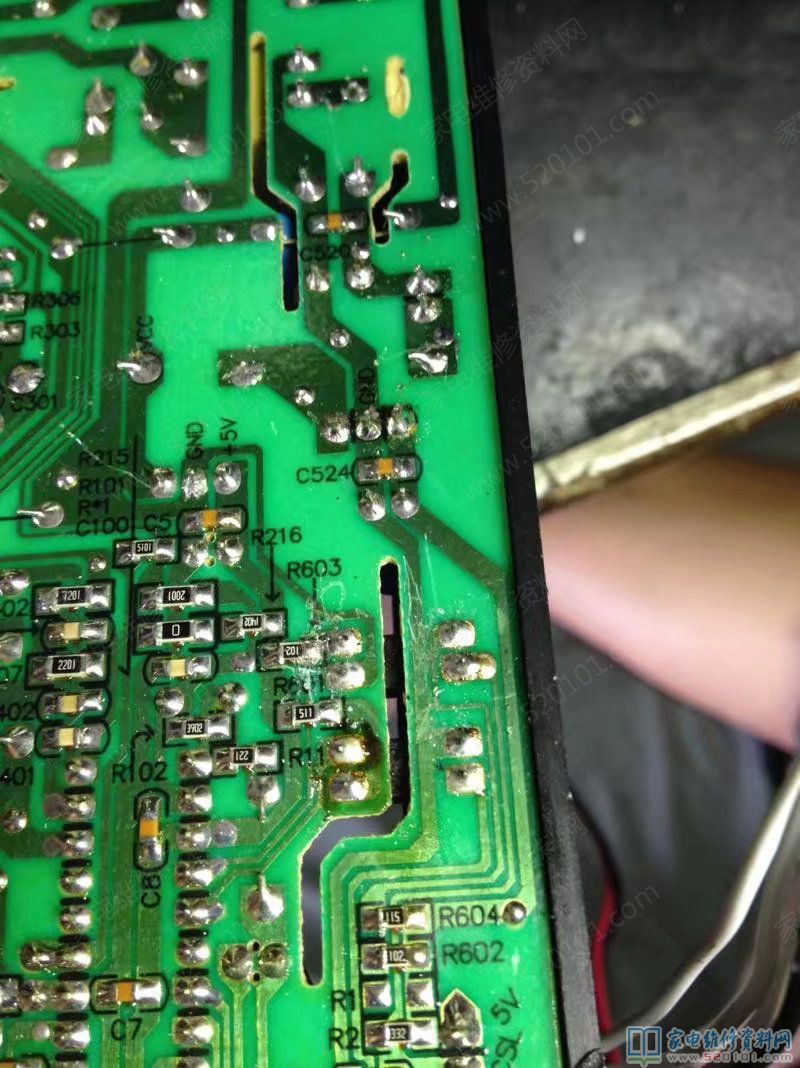

C524上邊是按鍵板配電的IC
