蘇泊爾c21

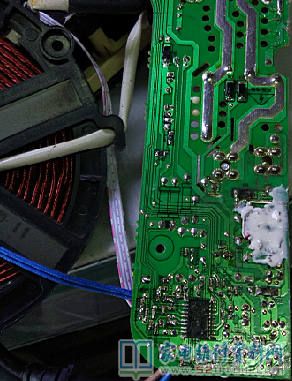

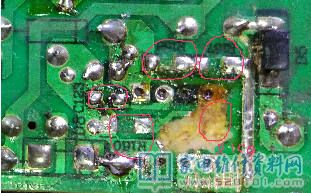

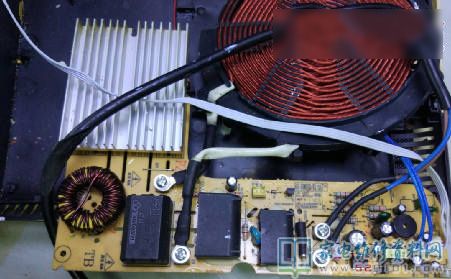

近期接修一臺蘇泊爾c21-SDHCB15電滋爐，顧客反映說不小心滲水燒毀。打開表蓋后發(fā)覺開關電源芯片炸飛，搜集資料芯片型號規(guī)格為OB2226SP，翻閱線路板反面開關電源一部分R159，R160及部分銅泊已損壞遍體鱗傷，用雙氧水清除線路板積炭后檢驗開關電源一部分除開OB2226SP和芯片配電電阻器R147及芯片4腳與8腳中間R159 R1602個電阻燒毀外別的一切都完好無損，因為手頭上不存在芯片，受網(wǎng)民啟迪決策用VIPER12A改此電源電路，實際步驟：拆卸原電源電路中貼片式運行電阻器R157 R158及4腳與8腳中間電阻器R159 R160和芯片2腳與8腳中間的貼片電容C123。

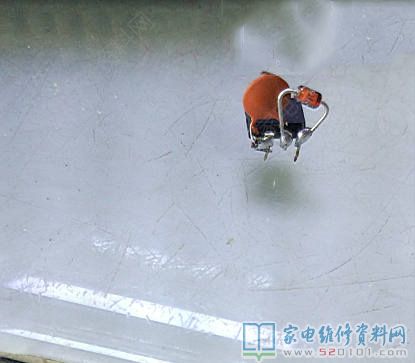

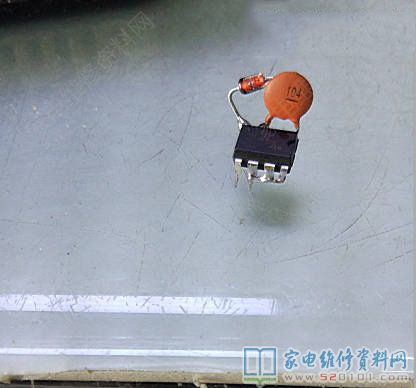

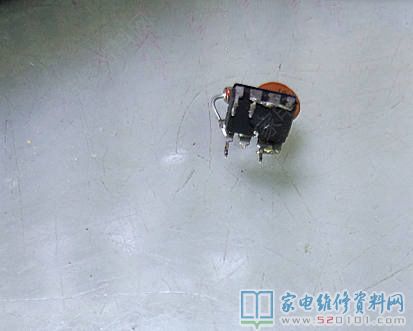

尋找一塊VIPER12A，把芯片8腳和7腳彎折與6腳相接焊在一起，5腳可以不與6腳相連由于pcb線路板上5和6的銅泊是互通的，1腳彎向2腳焊在一起，2腳與3腳并接一個104的高壓瓷片電容，3 4腳并接一個18V穩(wěn)壓二極管正級接3腳負級接4腳，按原部位安上改完的VIPER12A。

把原C123貼片電容兩腳短路（也就是原芯片焊孔2腳和8引腳），4腳孔位與1腳用輸電線相互連接。

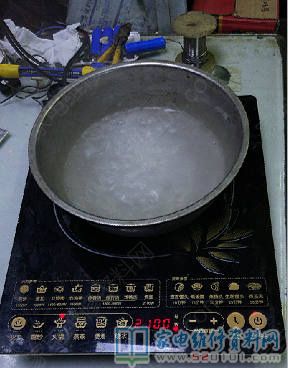

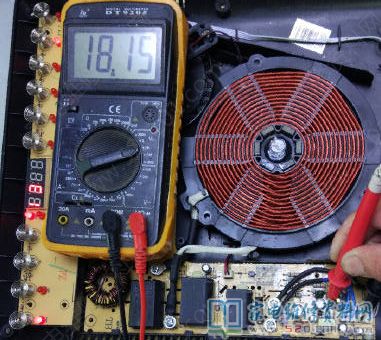

搞好絕緣層電腦裝機進行，調試一切正常。
