說白了串連型自激振蕩式電源開關穩壓電源電路

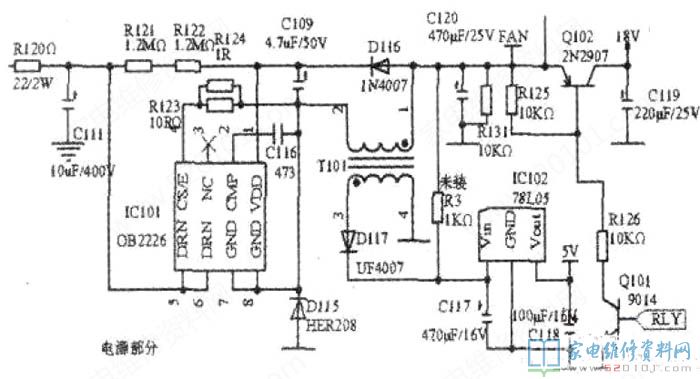

說白了串連型自激振蕩式電源開關穩壓電源電路，是指電源開關整流管（集成化在開關電源IC芯片內）與導出電源電路呈串連情況。該電路如圖下所顯示。蘇泊爾近期生產制造的電滋爐SDHC21、SDHC22及其SDHC19等全新升級表芯均選用此電源電路。

該開關電源選用新式電子器件OB2226，具備休眠功能損耗低于0.2W、載滿高效率超過70%等特性。電源電路由電源開關電子器件IC101、續流二極管D115、脈沖變壓器T101、導出三極管Q102、穩壓電源電路IC102等構成。
插電后，300V直流電壓加進C111兩邊，同肘經R121、R122給予運行電流量加進IC101①腳，IClol導通，電流量流過IC101⑤一④腳、R123、Tl01②~①腳，對C120電池充電。電容器C116決策IC101的導通時間（插電一瞬間，C116電池充電，方位為右正左負），電流保持IC101⑤。④腳的導通；C116充斥著電時進到充放電情況，IC101⑤。④腳中間截至。當IC101導通時，T101初級線圈儲存的磁感應電勢差為②腳正，①腳負，D115、D116、D117均截至。當IC101截止時，T101初級線圈的磁感應電勢差正相反為②腳負，①腳正．D115、D116、D117均導通。續流二極管D115的導通，為T101初級線圈的磁感應電勢差給予了釋放出來安全通道．C120兩邊產生19V工作電壓：D117的導通，使C117兩邊產生12V工作電壓，經IC102導出5v平穩工作電壓；D116的導通，使C109兩邊產生18V工作電壓，為fC101給予工作標準電壓。C116的不斷電池充電與充放電，使IC101循環往復地導通與截正，開關電源進到平穩運行狀態。當觸碰電滋爐開機鍵時，Q101獲得啟動數據信號導通，Q102亦隨著導通，整體獲得18V工作標準電壓。
