美菱520系列全自動洗衣機易發生不脫干,或表明編碼“E08”

美菱520系列產品全自動洗衣機易發生不脫干，或表明編碼“E08”、“E09”等常見故障，實修時均必須對電機開展檢驗，下邊就電機的結構特征與維修方式開展表明，僅供參考。

一、串激電機

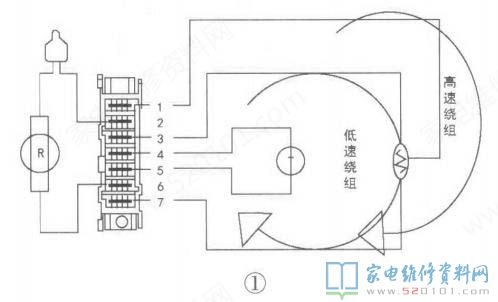

串激電機選用換相式構造，歸屬于交/直流電雙用電機，關鍵由電機轉子、定子、電機換向器、電機碳刷、轉速傳感器構成。因將定子變壓器鐵芯上的勵磁調節器線圈和轉子上的同步電機繞阻串連在一起應用，因而稱之為串激電機。串激電機可以經過一定的控制電路，很容易地完成電機的無級變速，使整體運作更為穩定。串激電機具備轉距大、負載水平強、轉速比高，體型小、品質輕、變速便捷等優勢。檢驗電機時，先拔下電機的射頻連接器，如下圖1所顯示，隨后開展下列檢驗：

1.精確測量轉速傳感器電阻器，標準值約50-128歐。(25°C)。

2.電機插線3，7線接定子電磁線圈，一切正常電阻值為411;1.7線接電機定子快速電磁線圈。

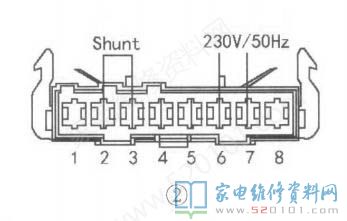

3.先用一個分離電纜線短路2、3端，再在6和7端出再加上AC220V工作電壓，如下圖2所顯示，這時電機應旋轉。

4.電機工作中時，在電機碳刷處測出的工作電壓約為110V，這時電機轉速比是由晶閘管操縱。

二、變頻式電機

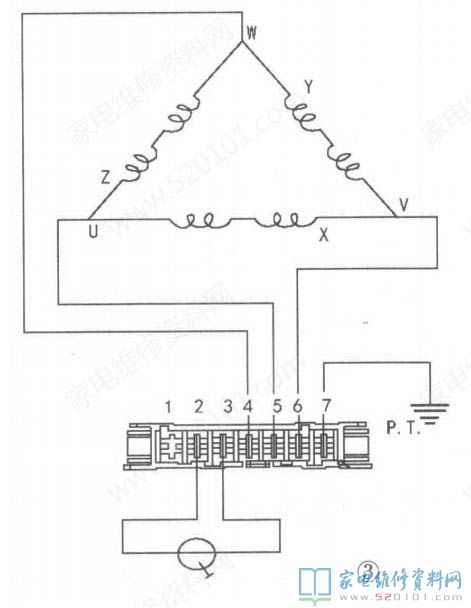

變頻電機選用溝通交流電機的構造，具備直流電電機特點，選用溝通交流T直流電T溝通交流直流變壓器變頻調速器控制技術系統，關鍵由電機轉子、定子、轉速傳感器構成。因而，變頻式電機也叫“自動化控制變頻式同歩電機”、“三相多線程電機”。電機的轉速比n在于控制板所制定的工作頻率f0檢驗變頻式電機時，先拔下電機的射頻連接器，如下圖3所顯示，隨后開展下列查驗：

1.精確測量轉速傳感器線圈匝數，標準值為5()。?12811(25°C)。

2.電機繞阻是三角形接法，每一個繞阻的電阻測量均為4。上下。

3.轉速傳感器磁芯不可以有松脫、開裂狀況。

4.電機兩直流電壓與工作頻率的對應關系如下所示：35V->11.7Hz，100V->50Hz，160V->150Hz，195V->310Hz。

三、常見問題維修

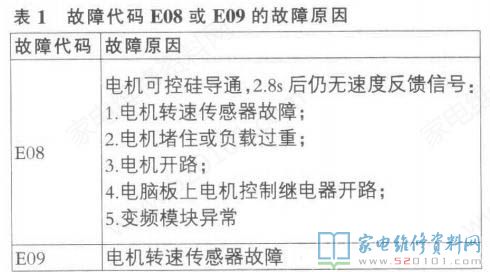

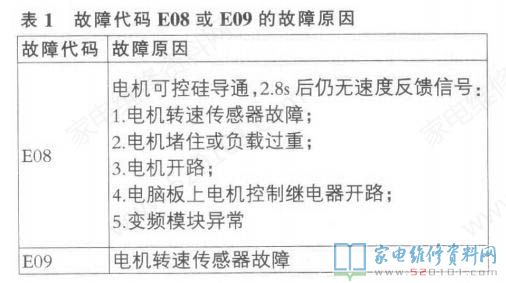

常見故障狀況1：表明問題編碼E08或E09，剖析維修：表明問題編碼E08或E09的問題緣故見表1所顯示。

實修時,先查驗溫控開關及電機布線端，隨后檢 查轉速傳感器。一切正常時，轉速傳感器的輸出電壓為 12V ?14.8V。

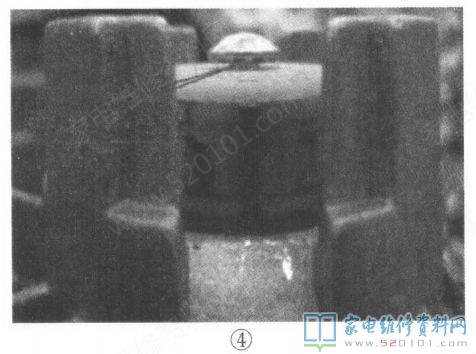

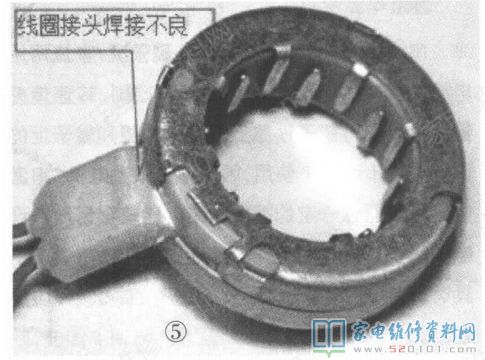

常見故障狀況2：高轉速能脫干，負荷不可以脫干，或 在脫水中電機忽然加快。 剖析維修:最先查驗電機是不是一切正常，隨后查驗 轉速傳感器線圈匝數是不是一切正常，最終查驗感應器 的磁芯制釘，如下圖4所顯示，若有松脫狀況，應開展 結構加固解決，然后查驗轉速傳感器的電磁線圈連接頭是不是 觸碰優良，如下圖5所顯示。
