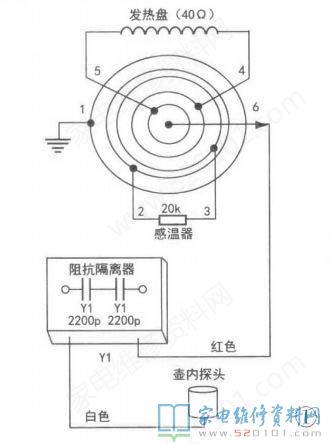

接修一臺希德XH-ZX2型電茶壺，插電后可啟動，按“智能型熬水”鍵，加水臂可指向水壺蓋孔全自動加水，電熱水壺已滿仍不斷，接著屏顯“E8”編碼,且不加溫。拆卸電熱水壺后蓋，實繪其電源電路如下圖1所顯示，汽車底盤有6個與機身相接接觸點。

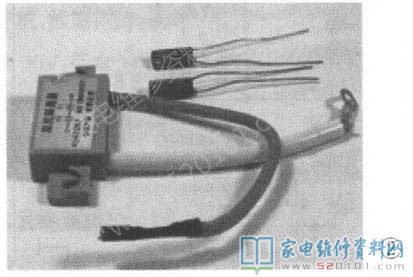

④、⑤端接發燙盤，測其電阻值約為40。,一切正常;②、③端接壺內溫度傳感器器，評測其常溫下電阻值為80kC;核心端⑥腳根據阻抗隔離器與壺內水?dāng)z像頭相接。阻抗隔離器外觀設計如2所顯示，標著二只電容串聯。評測其兩邊容量約為20pF，顯著偏小，分辨阻抗隔離器內部電容器出現異常。因?yàn)樾【幨诸^上不存在阻抗隔離器,因此找來二只2200pF/400V電容器，串連后替代阻抗隔離器。通電調試，常見故障清除。
