傳統式的全自動洗衣機僅有低速檔正/翻轉洗滌和快速脫水

傳統式的全自動洗衣機僅有低速檔正/翻轉洗滌和快速脫水二種轉速，選用雙速電動機拖拽就可滿足需求。近些年，全自動洗衣機的作用愈來愈多，如脫水前衣服搞定，烘干處理衣服滾翻，低、快速脫水等，二種轉速的電動機已不能滿足新技術應用的規定，必須選用具備二種以上轉速的電動機，通常選用的是可以調速的電動機。

國內新式全自動洗衣機上用以調速的電動機有兩大類:一類是雙速磁感應電動機，其構造與傳統式全自動洗衣機應用的雙速電動機同樣，仍稱之為“雙速電動機”；另一類是單相電串鼓勵電動機，通稱“串勵電機”。這兩大類電動機的調速大部分憑借微控制器集成icTDA1085C來進行，文中詳細介紹電動機調速基本原理及調速控制回路常見問題維修方式。

一、雙速電動機調速控制回路

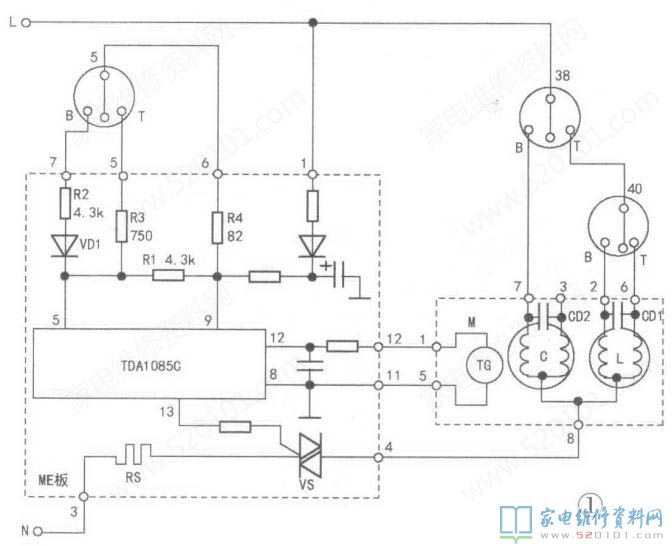

以小鴨子XQG50-428G型自動式全自動洗衣機為例子，調速控制回路由程序控制器電源開關“5”、“38”、“40”，調速線路板ME和雙速電動機M等構成，有關電源電路如下圖1所顯示。

雙速電動機M由三個關鍵構件構成：一是低速檔電動機M-L和電力電容器CD1;二是快速電動機M-C和電容器CD2;三是測速發電機M-TG，亦稱機械設備轉速感應器，M-TG與M-L、M-C電機轉子同軸線同速旋轉。程序控制器電源開關由程序控制器同歩電動機推動.依據客戶未確定的洗滌工作中程序流程與“B”、”T"端接入或置位置“0”。“5”用以洗滌和脫水時調速操縱；“38”用以洗滌、脫水變換，“38B”為脫水部位，M-C旋轉開展低、快速脫水，“38丁'為洗滌部位，接入后“40”得電，在程序控制電動機旋轉操縱下，使“40B”、“401'輪番接入或斷掉，使M-L旋轉開展正、翻轉洗滌和衣服搞定。

ME線路板以電動機調速專用型電子器件TDA1085C為關鍵元器件組成。該集成ic在半自動洗衣機和全自動洗衣機中，普遍用以雙速電動機和串勵電機的調速電源電路。TDA1085C選用16腳雙列直插式塑膠封裝形式，含有調速線形升高產生器、限速穩速等電源電路。其⑨、⑧腳為開關電源正、負端，工作標準電壓為12VT8V。⑤腳為調速操縱工作電壓鍵入端，⑤腳與⑨腳VDD間所接調速電阻器有效值越小，?腳導出的調速差分信號總寬越大，雙向可控硅VS導通角越大，電動機M-L或M-C的轉速也越高;相反，則轉速降低。?腳為轉速數據信號工作電壓鍵入端。RS為PCB板上印刷的包裝印刷路線銅泊窄條，起過流保護功效，一般容許較大工作中電流量為8.5A±1.5A。R1?R4（元器件型號是小編為描述便捷所加）為調速電阻器，阻值是對ME板上具體元器件精確測量所得的。調速程序控制電源開關“5”有“B”、“T”、"O"三擋。（1）洗滌（"38T'、“40B”或“40T'接入）情況有二種轉速：“50”接入（空檔）時，R1跨接線在TDA1085C的⑤、⑨出腳間，調速阻值為4.3K，雙速電動機M-L以55r/min的轉速開展正、翻轉洗滌；當“5B”接入時，R4（82。）與R2（4.3k）串連后，再與R1并接，⑤、⑨出腳間的等效電路調速阻值為2.17K，雙速電動機M-L以100r/min的轉速開展正、翻轉脫水前衣服搞定姿勢。本型號洗滌時“5T'擋沒用過。（2）脫水（“38B”接入）情況有低速檔和快速二種脫水轉速：“5B”接入時，⑤、⑨出腳間的調速電阻器有效值為2.17k，雙速電動機M-C以400r/min的轉速開展低速檔脫水；當“5T”接入時，R3與R4串連后再與RJ并接，⑤、⑨出腳間調速電阻器有效值為697歐，雙速電動機M-C以800r/min的轉速開展快速脫水運行。M-L或M-C啟動后，測速發電機M-TG同歩旋轉，并將電動機轉速以數據信號工作電壓的方式由?腳送進TDA1085C，集成ic將設置轉速的標準工作電壓與抽樣工作電壓開展較為后，造成正或負的壓誤差送至轉速調整線形產生器（在⑤、⑥、⑦腳內）、操縱放大儀（在?腳內）和開啟脈沖計數器，由?腳導出操縱雙向可控硅VS導通角的脈沖寬度調制單脈沖，一使加在雙速電動機M⑧腳（M-L和M-C公共性端）上的工作標準電壓產生變化，確保電動機在設置轉速均衡運作。順帶提一下，以上剖析的是雙速電動機等級分類調速（定速調節）基本原理，不難想象，若在TDA1085C⑤、⑨腳間接性一個阻值適度的電阻器，調整電阻器阻值，雙速電動機的轉速就可完成無極變速調速;此外，單片微機（CPU）在全自動洗衣機控制回路中大量的應用，雙速電動機的調速可由單片微機進行。
單片微機儲存有電動機轉速的標準參照工作電壓，雙速電動機旋轉時，測速發電機M-TG將轉速抽樣數據信號工作電壓送至取樣端口號，與標準參照工作電壓較為、解決后，導出操縱數據信號調節雙向可控硅的導通閥，更改雙速電動機的工作標準電壓，就可以完成單片微機開展調速操縱。

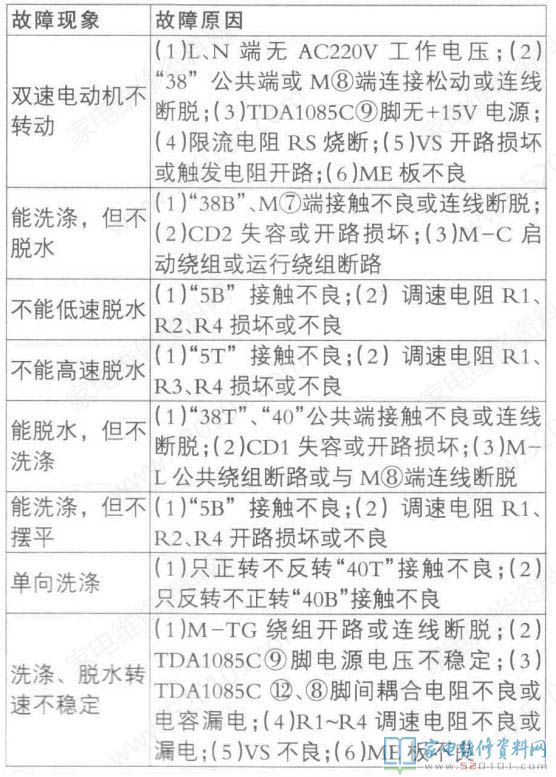

雙速電動機各繞阻的電阻值（用500型數字萬用表Rxl歐擋測出）如下所示:M-C⑦、⑧端130，③、⑧端為27歐，⑦、③端為40C;M-L②、⑧端和⑥、⑧端均為56歐，②、⑥端為90歐，⑧端與②、⑥端有一2211公共性繞阻;M-TG①、⑤端為120歐。該型全自動洗衣機調速控制回路常見問題及緣故如表1所顯示。

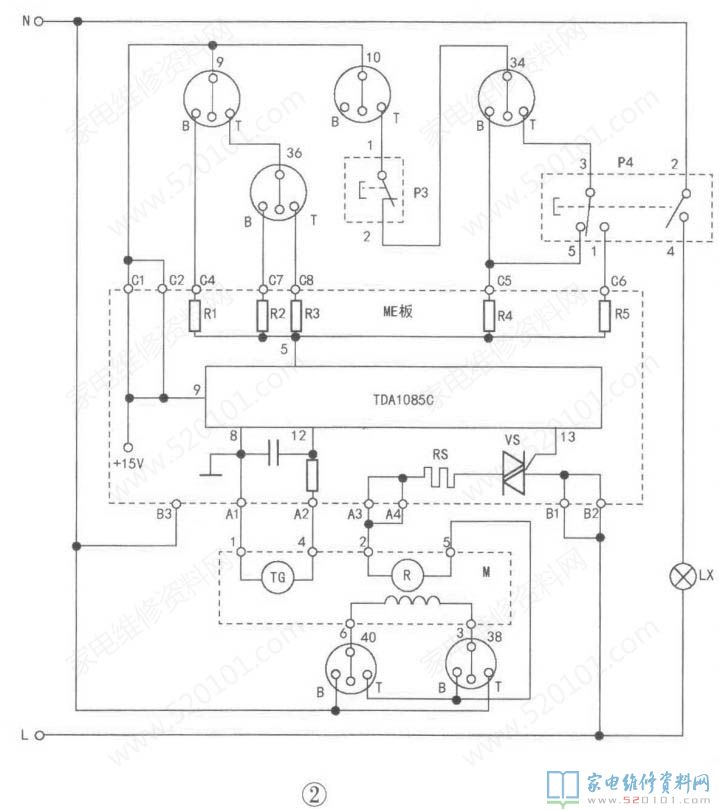

以小鴨子XQG50-428型自動式全自動洗衣機為例子，調速控制回路由程序控制器電源開關“9”、“10”、“34”、“36”、“38”、“40”，不脫水開關P3，轉速切換開關P4，轉速顯示燈LX，調速線路板ME和串勵電動機M等構成，有關電源電路如下圖2所顯示。

串勵電動機M由電機定子繞阻M-L、電機轉子M-R和同歩運行的測速發電機M-TG等構成。程序控制器各相關電源開關的功用是：“38”、“40”根據更改M-L的布線，開展正、翻轉操縱，用以洗滌、衣服搞定和烘干處理衣服滾動。“9”、“36”用以洗滌，搞定、烘干處理轉速操縱。

“10”、“34”用以高、低速檔脫水操縱，按住P3使其常閉點斷掉，可建立不脫水作用。P4挑選脫水轉速，未按住為低速檔脫水，按住后P4③、①端接入，可開展快速脫水，并由LX標示快速脫水情況。ME調速線路板以TDA1085C為關鍵元器件構成，其調速基本原理與雙速電動機調速板同樣，R1?R5為電阻值不一樣的調速電阻器，RJ>R2>R3>R4>R5。

(1)洗滌情況有三種轉速：“9B”接入時，R1接進TDA1085C的⑤、⑨出腳間，串勵電動機M造成50r/min轉速，開展正、翻轉洗滌；當“9T”、“36B”接入時，R2接進⑤、⑨出腳間，串勵電動機M造成約100r/min轉速，開展洗滌完畢和脫水前的正、翻轉衣服搞定姿勢；當"9T‘、”36T”接入時，R3接進⑤、⑨出腳間，串勵電動機M造成約150r/min轉速，開展衣服烘干處理(有的型號無烘干處理作用)時的迅速滾動。

(2)脫水情況有低速檔脫水、快速脫水二種轉速：脫水情況"10T”接入，P3也處在連接情況，若按壓P3使其常閉點斷掉，則嚴禁或終止脫水。當“P3”、“34B”接入時接進TDA1085c⑤、⑨出腳間，串勵電動機以400r/min的轉速開展低速檔脫水；當“10T”、“P3”、“34T”接入時，假如脫水轉速切換開關未按住(圖2所顯示部位)，則P4③、⑤腳接入，依然是調速電阻器R4接進⑤、⑨出腳間，串勵電動機M以400r/min轉速開展低速檔脫水；若P4被按住挑選快速脫水時，P4③、⑤腳斷掉，③、①腳和②、④腳各自接入，這時調速電阻器R5接進⑤、⑨出腳間，串勵電動機M將以100r/min轉速開展快速脫水，與此同時LX照亮做快速脫水標示。在脫水時如“34T”接入，可根據手動式實際操作P4開展低、快速脫水轉速的轉換，還可以按壓P3終止脫水(如再按一下P3可再次開展脫水)。遠程服務器選用的是串勵電動機等級分類調速，和前述雙速電動機一樣，還可以用電阻器操縱開展無極調速。自然，還可以用單片微機操縱串勵電
動因調速。

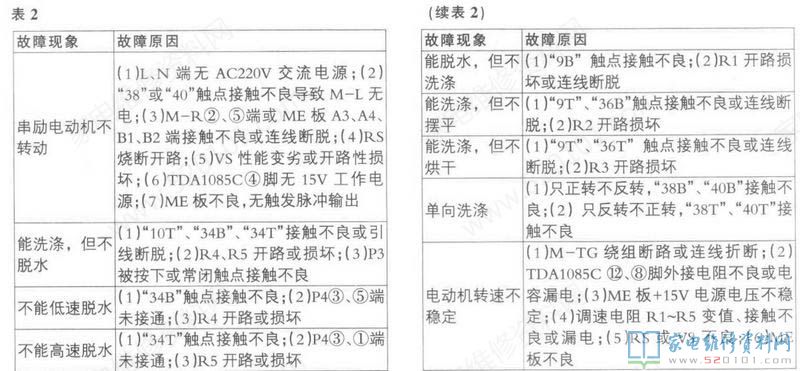

串勵電動機M各繞阻的電阻值如下所示:⑥、③端2.2歐；②、⑤端5歐；①、④端120歐，該型號全自動洗衣機調速控制回路常見問題及緣故如表2所顯示。
