電磁爐關鍵電子器件特性分辨

一、普遍故障檢修
1 、爆機—燒商業保險和IGBT。
主要表現是插電沒反應，整體不工作中。大家拆卸機器，會發覺商業保險燒爆掉，并且爆得很厲害，商業保險的夾層玻璃內壁都給爆黑了。大家進一步查驗，會看到在那一個大熱管散熱器下邊的IGBT也擊穿了，有時候連同把整流管也燒了，但是整流管比IGBT牢固多了，一般情形下，只燒IGBT。

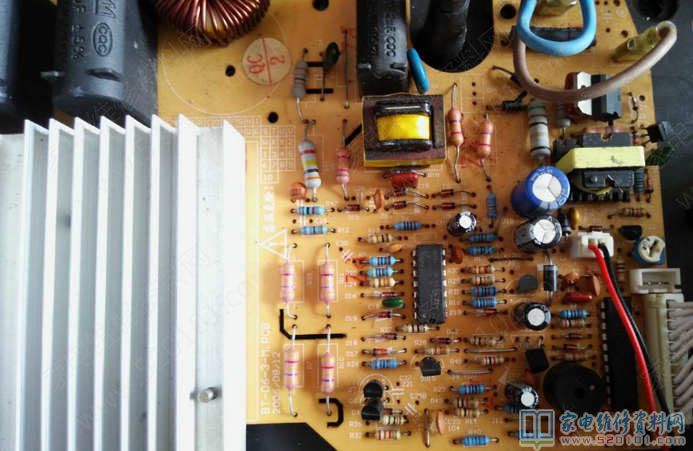

碰到這樣的事情，大家不必急切拆換零件調試。還需要查一查是否有其他的壞件。我出現這樣的事情，就把電路中全部大電阻值大身型的電阻器都測一遍，也有推動IGBT的那2個三極管(8050，8550)也需要精確測量，再看一看300V耦合電容和0.33uF串聯諧振電容器是否有起包。假如這種都沒什么問題，就把除開IGBT以外的全部壞零件所有換新。這時插電調試，測 5V、 15V或 18V、IGBT的B極0V是否一切正常。僅有這好多個工作電壓沒問題了，才可以安裝IGBT。那樣能清除絕大多數爆機故障。
2 、整體無反映，但沒有爆機

調試，整體不工作中，拆卸電磁爐，發覺熔斷絲完好無損。

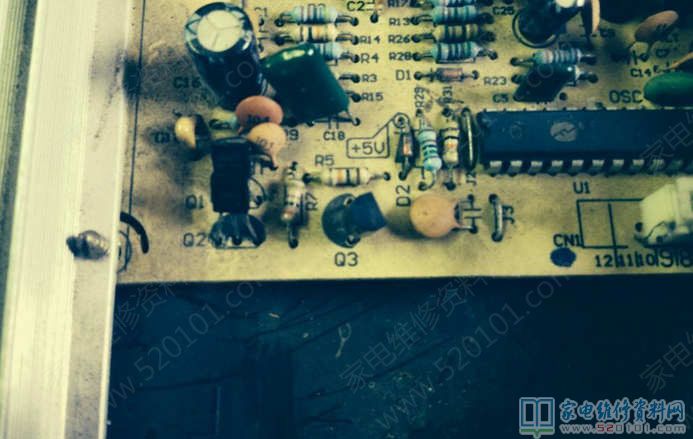

這樣的事情一般是電磁爐的開關電源變換集成ic燒毀了，它一般造成18V工作電壓，再經過7805變?yōu)?5V工作電壓供CPU工作中，沒有了 5V，CPU不工作中，整體自然不工作中了。電磁爐中這種集成ic一般都用viper12a、viper22a、thx203h等。測開關電源變換集成ic外部，看是否有連同損壞的小元器件，如果有，拆換之。

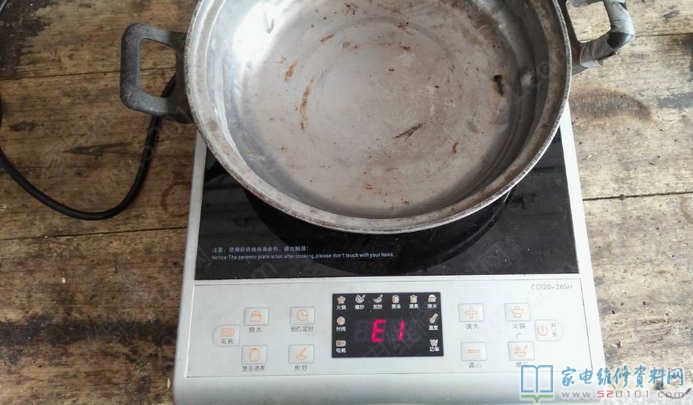

3 、能啟動，但表明故障編碼
這類故障要先弄清編碼的含意，隨后還有意義的檢修。在網上的電磁爐故障編碼許多，我們可以靈活運用。這類故障一般全是這些大電阻值大身型的電阻器變值了，可以一個個地測，發生變化值的就拆換。與此同時要驗電壓互感器、300v/5uF電容器、溫度傳感器和電磁爐中唯一的那一個電阻器。只需這一些地區查到了，這類故障一般還可以清除。極少數的也可能是由LM339損壞而致，可根據代用的方式認證。
4、作用紊亂，有的按開機鍵沒反應。
這類故障最好是修，一般是功能鍵壞掉，或者功能鍵板污跡走電，換功能鍵或清理功能鍵板就可處理這類問題。
5、 CPU壞
這類故障一般修不太好，盡量不要浪費時間，錯過良好的機會哦！，由于這種CPU很難弄拿到手。
6 、不加溫或中斷加溫

這類故障不大好修，溫度測量電阻器，同歩震蕩電路、IGBT推動、IGBTC極髙壓維護電路、電流量檢驗電路、PWM調配電路、CPU電路都是有很有可能與這種故障相關。修這種故障是要磨練大家的細心的。

二、電磁爐關鍵電子器件特性分辨簡易方式

1、IGBT：最先，把大散熱器從主基材上卸掉，用萬用電表的通、斷檔，兩組相測，都為無窮，則合格，相反有任一兩腳相測為0時，則IGBT擊穿損壞。
2、減振二極體：用萬用電表的通、斷檔精確測量，正方向精確測量時，兩腳標值為500上下，反方向精確測量時，兩腳標值為無窮，則合格，相反，若精確測量數值0時，則減振二極體擊穿損壞。
3、氧化鋅壓敏電阻：用萬用電表測其電阻值應當為無窮，相反，溫度傳感器擊穿損壞。
4、比流器：用萬用電表測次之極電壓為45~60Ω中間，則CT合格，相反，若電阻值為零或無窮則CT損壞。
5、橋式整流器：用數字萬用表通、斷檔精確測量，以水筆接橋整 極（有傾斜角），記號筆各自測得此外三腳約有500、500、1000這三個數據信息，則合格，相反，有一切一組為無窮或零，則表明橋整已損壞。

6、TA8316：靜態數據時：TA8316 4腳為0V，用數字萬用表通、斷檔精確測量，水筆接4，記號筆各自測出4、1，4、2，4、3，4、5，4、6，4、7中間約為500~700之間，檢測中，一切一組精確測量數值零，則表明TA8316已損壞，此外測出4、2，4、3中間工作電壓應是18V，如果沒有，則TA8316有可能損壞。

三、IGBT損壞根本原因

IGBT工作中于高原反應壓、高頻率、大電流量、功率大的的極端標準下，非常容易擊穿損壞。緣故可能是本身品質不太好，或經長期性應用而衰老，也可能是電路別的部位的故障造成IGBT電流量陡然擴大而損壞。
在拆換IGBT以前應做如下所示查驗：
1、檢查IGBT G極鼓勵工作電壓是不是一切正常，因若IGBT的鼓勵不夠可能使IGBT的功能損耗提升，溫度升高。
2、查驗共震電容器是不是引路或擊穿，共震電容器引路時，會使IGBT最高值工作電壓出現異常升高，共震電容器擊穿的時候會使IGBT集電結電流量大幅度擴大，這2種狀況將使IGBT損壞。
3、查驗操縱電路導出的脈沖寬度是不是一切正常。
4、查驗電源線插頭是不是接觸不良現象，若220V交流電接觸不良現象，會導致開關電源時有時無，在斷掉的一瞬間加溫電磁線圈中的電流量迅速消退，協助開關電源耦合電容充放電并不可以消退，因而輸出功率操縱脈沖信號電壓比較器反倒導出高電平使電源開關單脈沖變寬。當220V立刻接入時，將導致過大的功率而燒毀IGBT。
5、IGBT輸出功率（熱擊穿）擊穿，一切正常業務時，IGBT工作中于丙類電源開關情況，飽和狀態及截至輸出功率均較小，當電磁爐有故障時，如IGBT的推動脈沖寬度過大、G極因驅動級故障而維持在高電平上、電源電壓起伏過大或影響單脈沖累加在開關電源最高值工作電壓上等，功能損耗超過IGBT額定值承受力時，IGBT出現異常發燙，惡循環的結果最后導致輸出功率（熱擊穿）擊穿。
6、IGBT二次擊穿，產生二次擊穿時IGBT具體功能損耗并沒有超出PCM值，IGBT表層也并不發熱，卻忽然無效，造成二次擊穿的因素是IGBT的生產制造工藝技術不健全或構造上有缺陷（如發射結面不整平、半導體器件電阻不勻稱等）使IGBT內部一些地區的電流強度尤其大，電流量集中化在PN結中直徑僅幾十微米的很小范疇內，使這一很小范疇溫度極高，變成熔化點，導致IGBT CE極短路故障，這就是二次擊穿。
7、安裝在散熱器上的熱電源開關外邊硅膠防水套管戳破，散熱器上髙壓加到操縱電路中去，導致IGBT擊穿。
8、IGBT G極懸在空中（G極以及推動電路電焊焊接欠佳，電子器件有什么問題）時，或主控制回路有斷路狀況都是會導致IGBT擊穿。
9、靜電感應造成的高電壓使IGBT擊穿（IGBT未安裝到髙壓基材上以前，尤其是冬季天氣干燥時拿手立即觸碰IGBT管腳）。

10、風機推動控制回路有故障時，危害IGBT推動電路的工作電壓，也有可能造成IGBT損壞。

四、一般檢驗方式

1.先“外界”再“內部”
如前邊常說，電磁爐的外界當然緣故沒做到應用標準時，電磁爐不容易資金投入工作中的。因此要先清除外界不利條件影響。
2.先簡后難;
說白了“先簡后難”，便是對電路板一些關鍵零件開展觀查和精確測量，如“不檢鍋，不加溫”故障，應先維修同歩電路的好多個大電阻器是不是損壞，清除后再查其他一部分。
3.先“大概”再“部分”
如維修“不檢鍋，不加溫”已清除同歩震蕩電路分壓電阻問題后，可先猜疑其震蕩電路之外有關的維護電路是不是一切正常，這時可以用“系統分區引路法”清除，當發覺故障大概存有于某一電路模塊時，再對這一電路開展部分維修。
4.先“髙壓”后“低電壓”
維修電磁爐應養成好習慣，電磁爐發生故障，應應查髙壓一部分再維修低電壓一部分，這是由于髙壓一部分故障率最大。
5.先“大”后“小”

說白了“大”便是電磁爐電路板上較高個子的零件，“小”的是指精巧零件。先大過小，先查驗大的零件，再檢查小的零件。
