萬家樂MC20BF電磁爐,開機后數碼管表明“E

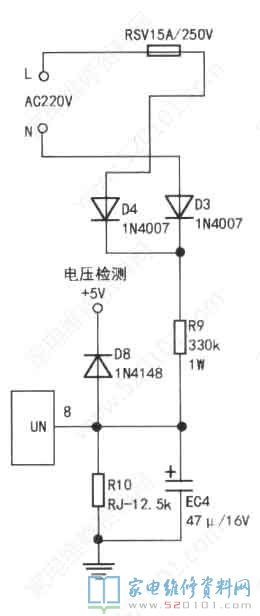

一臺萬家樂MC20BF電磁爐，開機后數碼管表明“E-”，風機旋轉，不加溫，且沒有檢鍋單脈沖。剖析維修:查看該設備故障代碼，沒有“E-"代碼。依據工作經驗，數碼管或發光二極管毀壞會危害電磁爐一切正常工作中。拆換數碼管后啟動，表明“E4"，這應不是加溫故障的真正的緣故。“E4"代碼表明電壓低。通電精確測量主板與燈板相接的線排電源插座⑧腳(UN)處電壓為1.99V，拔掉燈板線排，該電壓基本上不會改變，從而判斷故障位置在主板.上。電壓檢驗電源電路由D3.D4.D8.R9.R10、EC4等構成，如下圖所示，220V溝通交流電壓經D3、D4整流器，由R9、R10分壓，EC4過濾，D8鉗位后，其抽樣電壓送進CPU15腳，與設定值開展較為:當電壓高過250V或小于160V時，電磁爐不工作中或關機維護，并表明電壓過高代碼“E5”或電壓過低代碼“E4"。檢驗以上元器件，發覺R9電阻值已增加到1.2M。拆換R9后調試，故障清除。這時測出UN處電壓為3.31V。
