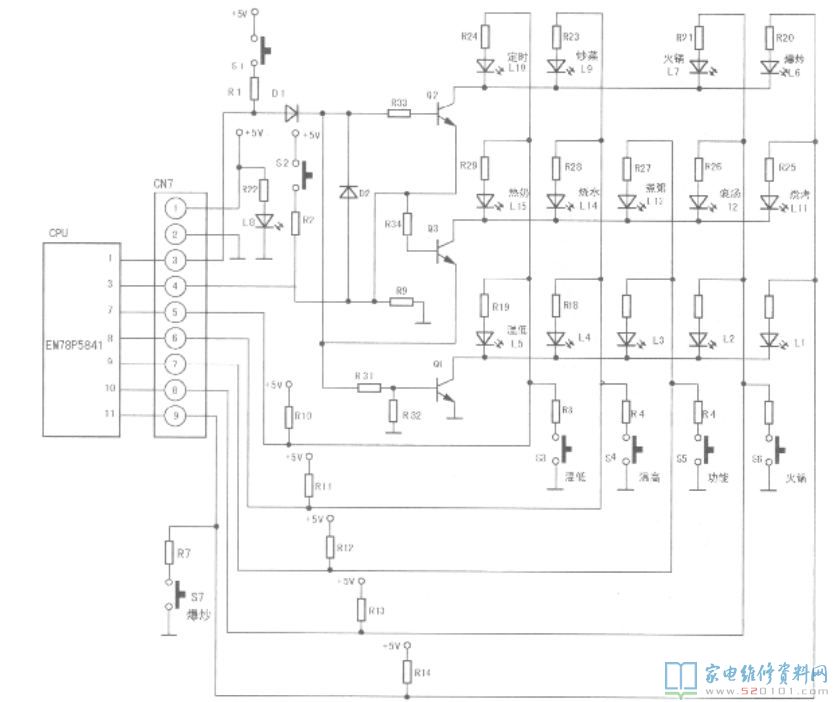

接修一臺長嶺ZC-18電滋爐，此機開機后休眠標示一切正常，載入后不加溫；溫度顯示燈在1s內從高溫部位返回最少處。此電滋爐選用單片機設計EM78P5841。該單片機沒外接結晶，震蕩數據信號都是在片內產生。為搞清單片機設計各腳功效及工作中電壓，參考線路板繪制控制面板控制回路如下圖1所顯示，CPU關鍵管腳作用及外圍電路剖析如下所示。
CPU（7）～（11）腳均為雙重I／O口。各自送進“超低溫”、“高溫”、“作用”、“火鍋店”、“烤串”五種命令，并在待機狀態下構成五級循環系統導通器，在內部震蕩數據信號推動下，輪番關斷，循環系統照亮L1～L5。
CPU（3）腳是雙重I／O口，輸入按時命令。按一下定時器開關s2傳出按時命令，并可放一定電壓使Q2關斷，照亮按時燈L10。再次按此電源開關，可以設置不一樣時間。
CPU（2）腳是蜂鳴聲數據信號導出端，如下圖2所顯示。該電源電路在工作中異常或在休眠及啟動時傳出語音提示。

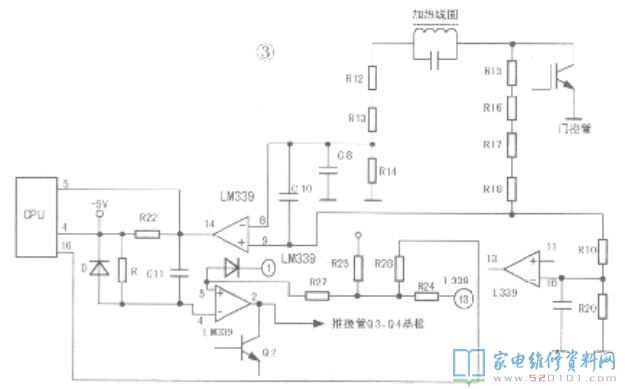

CPU（5）腳是檢鍋單脈沖輸入端，如下圖3所顯示。
檢鍋電源電路由電壓比較器LM339（8）、（9）、（14）腳以及外部元器件構成。震蕩波型根據電阻器R12、R13與R14分壓添加LM339（8）腳；另一端根據R15～R18與R10、R20分壓添加LM
339（9）腳，通過電壓比較器變大后從LM339⑩腳導出單脈沖，送進CPU（5）腳，CPU對輸入單脈沖記數來分辨有沒有鍋，進而操縱電滋爐工作中。LM339（4）腳（正相反輸入端）接 5V電壓，（5）腳積分電路端接受來源于CPU（16）腳、LM339（13）腳、LM339（1）腳等操縱數據信號電壓。假如超出額定值，則較為放大儀翻轉，將來源于Q2集電結差分信號鉗位為零，使推挽電路管Q3、Q4無導出，門控管停止工作。

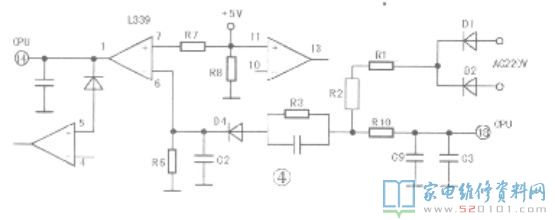

CPU（14）腳為電壓浪涌保護輸入端，如下圖4所顯示。220V交流電流經D1、D2整流器后根據R1～R3、D4加進LM339（6）腳。LM339（7）腳電壓由 5v根據R7、R8分壓后提供。當高過額定值的浪涌保護器電壓來臨時，（6）腳電壓高過（7）腳電壓，（1）腳導出為零，CPU根據內部系統總線關閉推動單脈沖。

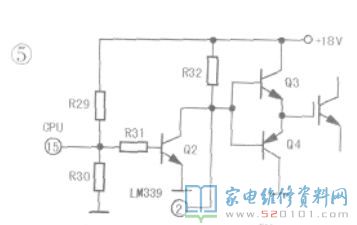

CPU（15）腳為推動單脈沖導出端，如下圖5所顯示。往CPU（15）腳導出的時鐘脈沖經Q2變大后，再經推挽電路運算放大器Q3、Q4進一步變大，隨后送到門控管G極，使門控管工作中在電源開關情況。Q3、Q4基極與此同時受LM339（2）腳輸入數據信號操縱，假如操縱數據信號為零，則Q3、Q4基極無電壓，推挽電路管無導出，門控管停止工作。
CPU（16）腳為髙壓峰值檢測輸入端，如下圖6所顯示。該電源電路的功效是確保門控管長期性正常的工作中，不被過高峰期值電壓穿透。門控管集電結電壓根據R15～R18與R20分壓后，經R10送到LM339（10）腳（正相反輸入端），LM339（11）腳（積分電路端）輸入標準電壓。通常情況下，LM339（10）腳輸入1.3V上下電壓，LM339（11）腳輸入5V電壓，LM339（13）腳導出高電平。一旦門控管c極反峰超出設置電壓，則（10）腳電壓大幅度上升，門控管停止工作。

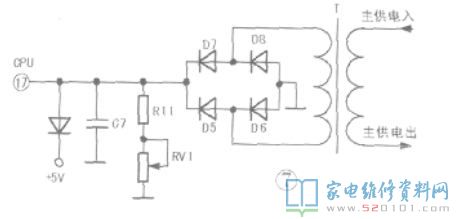

CPU（17）為電流量檢驗輸入端，如下圖7所顯示。主供電源電路中常接電壓互感器T次級線圈的磁感應電壓，經D5～D8組成的橋式整流電路整流器后，獲得與穿過T原線圈電流量同歩轉變的單脈沖直流電電壓，經c7、R11、Rvl光滑過濾后加進CPU（17）腳，做為炒鍋檢驗和電流量尺寸數據信號，供單片機設計操縱電滋爐運行狀態用。

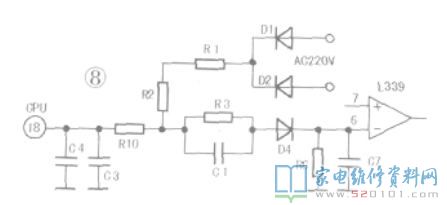

CPU（18）腳為溝通交流電壓檢驗輸入端，如下圖8所顯示。220V溝通交流電壓經D1、D2整流器，R1、R2、R10降血壓，C4、C3光滑過濾后送至CPU（18）腳。CPU依據檢測電壓的轉變，全自動傳出相對應姿勢命令，以防止在電壓電壓過高或過
低時毀壞門控管。
CPU（19）腳為底鍋溫度測量輸入端，如下圖9所顯示。溫度上升，RT2電阻值降低，則（19）腳電座下降，當降低到額定值時，CPU將傳出關槐命令。
CPU（20）腳為門控管溫度測量輸入端，如下圖10所顯示。應門控管溫度增高時，RTl電阻值降低，則CPU（20）腳電壓下降，時下降至額定值時，CPU將傳出關機指令。

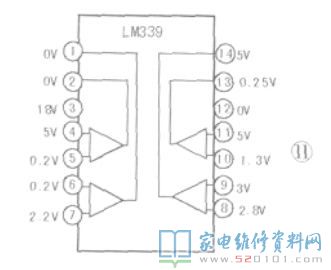

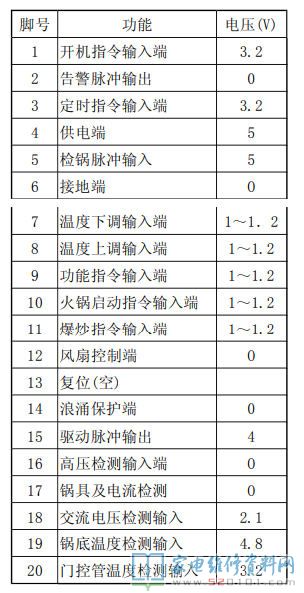

為有利于檢修時參照，特另附該設備中單片機設計EM78P5841的各腳作用及休眠電壓，見表1。待機時，LM339各腳電壓如下圖11所顯示。
根據以上剖析，電滋爐能啟動，且休眠時L1～L5能循環系統照亮，故判斷單片機設計通常工作中。認真仔細各維護檢驗電源電路都一切正常。精確測量LM339各腳電壓時發覺（8）腳電壓為2.8V，（9）腳電壓為3V，（14）腳電壓為O.1V。因為（14）腳有上拉電阻R22，應當為高電壓，評測為低電壓，查驗外部元器件一切正常，猜疑此組電壓比較器壞。代用LM339后，電滋爐恢復過來。
