常見新式傳感器電路圖講解精解(中)

文中延續上一篇文章《智能家居產品常見新式傳感器電路圖講解精解（中）》。

15.乙醇傳感器

在酒精傳感器電源電路中，通常用QM-J3型氣敏管來檢驗酒精氣味。該攝像頭配電為4.5V?5.5V,外觀設計如下圖25所顯示。

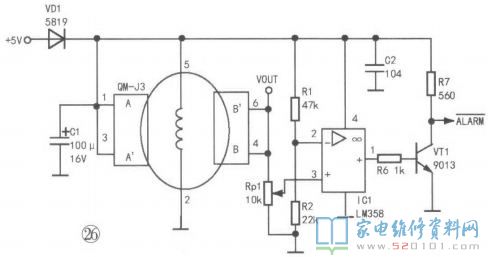

QM-J3型氣敏管將酒精氣味轉化成電子信號，隨后贈給IC1（LM358）開展變大，如下圖26所顯示。

ALARM線接低電頻開啟合理的報警電路。QM-J3型氣敏管A、B端間的電阻值隨酒精含量轉變而變化，在較低濃度的自然環境中為數十千歐母，在濃度較高的自然環境中為千余歐母。當QM-J3型氣敏傳感器未檢驗到酒精氣味時，其B端導出低電頻，由IC1構成的電壓比較器導出低電頻，VT1截至，ALARM直流電壓約為4.3V,報警電路不發音。若自然環境中酒精含量較高，QM-J3型氣敏管A與B中間的阻值會快速降低,13端輸出電壓（VOUT工作電壓尺寸體現酒精含量多少）通過Rpl分壓后加進IC1的③腳,促使③腳工作電壓高過②腳工作電壓，這時IC1的①腳導出高電平,ALARM直流電壓約為0V,報警電路發音。

16.熱敏電阻傳感器

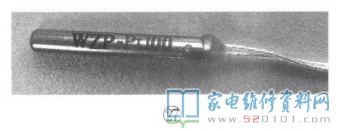

熱敏傳感器通常選用對自然環境溫度比較敏感的溫度傳感器做為攝像頭。溫度傳感器分成正溫度指數溫度傳感器和負溫度指數溫度傳感器兩類，前面一種的電阻值隨溫度上升而擴大，后者的電阻值隨溫度上升而減少。PT100是一款常用的正溫度指數溫度傳感器,其外觀設計如下圖27所顯示。

該電阻器在溫度為0P、50P、100七和200P的電阻值各自為10()0、119.4C、138.50和175.90。

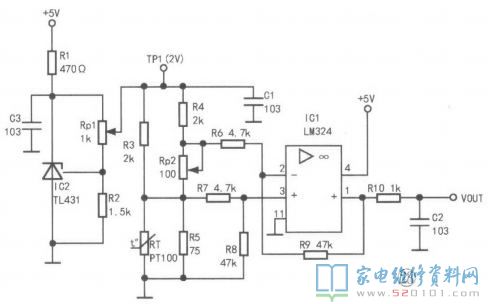

由PT100構成的熱敏電阻傳感器電源電路如下圖28所顯示，其配電工作電壓VCC為4.5V-5.5VoRT是PT100型溫度傳感器,IC1(LM324)是四運放電路(這兒僅用了在其中一個運放電路)，其②腳是正相反鍵入端，③腳是積分電路鍵入端，電阻器RP2用以調節②腳的參照電位差。

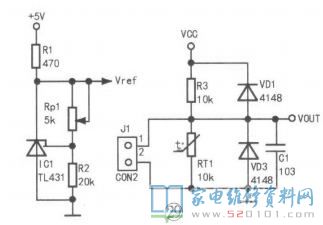

當溫度轉變時，RT電阻值轉變③腳工作電壓隨著轉變，這一變化的工作電壓經IC1較為變大后從①腳導出，即VOUT直流電壓的多少就象征了溫度的多少。負溫度指數溫度傳感器（NTC）檢測范圍一般為TOP? 300P。選用負溫度指數溫度傳感器（NTC原材料）的傳感器多用以電滋爐、智能電飯煲等家用電器的檢溫電源電路中，典型性運用電源電路如下圖29所顯示。

若家用電器對溫度檢驗精密度規定較高，則安裝三端高精密穩壓電源TL431UC1）以及外部元器件，而且VCC端接Vref工作電壓;若家用電器對溫度檢驗的精密度規定不高，則不安裝IC1以及外部元器件,VCC接5V工作電壓。溫度傳感器RT1與R3串連，對VCC分壓，溫度轉變,RT1的電阻值轉變，則分壓值（即VOUT直流電壓）也隨著轉變，單片機設計依據VOUT直流電壓分辨當今溫度。

17.超聲波傳感器

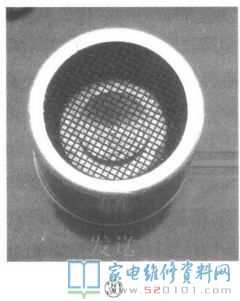

超聲波就是指振動頻率高過20kHz的機械波，它具備工作頻率高、光波長短、專一性好等優勢。超聲波傳感器是將超聲波數據信號轉化成別的動能數據信號（通常是電子信號）的傳感器，其外觀設計如下圖30所顯示。

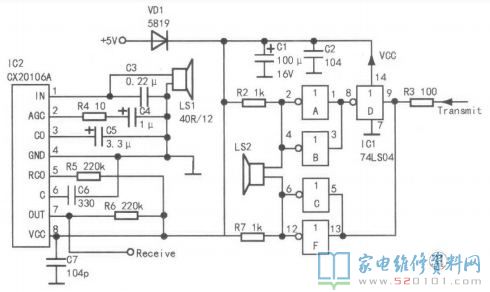

在新式電子設備中，超聲波傳感器適用于精確測量間距，其攝像頭成對發生,一個用以發送，另一個用以接收,其典型性運用電源電路如下圖31所顯示。

LS1是超聲波接收轉化器,LS2是超聲波發送轉化器，盡管這二者外觀設計同樣，而且均是運用結晶壓電式串聯諧振基本原理工作中，但運行狀態不一樣，因此其內部構造也稍有差別。Transmit是推送數據信號鍵入端，通常輸入工作頻率約40kHz的波形;Receive是接收數據信號情況導出端，未接收到數據信號時該直流電壓約為4.4V,接收到數據信號后該直流電壓降到約2.5VOIC1（74LS04）是一塊六鍵入反相器，內嵌6個獨立自主的非門。

從Transmit端鍵入的單脈沖一路立即加給IC1CJC1F,另一路經IC1D正相反后加給IC1AJC1B,則IC1⑥、?腳與②、④腳導出極性相反的單脈沖加給LS2兩方面。因該差分信號工作頻率等于LS2內部壓電式晶圓的固定振動工作頻率，則壓電式芯片造成共震，并推動共振板震動進而傳出超聲波。

當傳感器正前方有物件擋住時,LS1內部的共振板接收到超聲波，壓電式片震動，將機械動能變換為電子信號，贈給IC2（CX20106A）①腳。IC2是一款紅外感應檢波接收專用型集成ic，常見在彩色電視、錄放機等的紅外信號接收電源電路中。充分考慮紅外信號常見的載波通信工作頻率為38kHz,與激光測距超聲波的工作頻率40kHz比較貼近，因此常見它制做超聲波檢驗接收電源電路。

試驗證實，用CX20106A接收超聲波具備不錯的精確度和極強的抗干擾能力。IC2②腳外接由C4、R4構成的RC串連互聯網，③腳外接檢波電容器C5,⑤腳外接電阻器R5的功效是設定帶通漉波器的核心工作頻率，當R5=22（）k。時，核心工作頻率=38kHz;⑥腳外接積分電容器C6的容積指標值為330pF,假如該電容器容積過大，會使檢測間距減短。IC2⑦腳接導出負載電阻R6,在沒有接收到超聲波時,⑦腳導出為高電平;在接收到超聲波后，⑦腳工作電壓降低。調節電容器C3的容積尺寸，可以更改接收電源電路的精確度和抗干擾性。

18.指紋識別傳感器

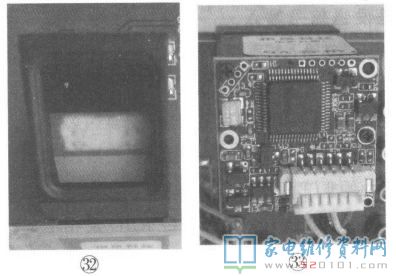

指紋傳感器的核心內容是指紋識別模塊，其外觀設計如下圖32、圖33所顯示。

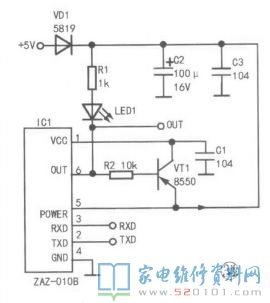

指紋識別模塊由電子光學指紋識別檢驗、快速DSP解決等電源電路構成，根據RXD.TXD端口號與單片機設計相接，其通信接口如下圖34所顯示。

該傳感器根據串行通訊接口（TXD：數據信息推送.RXD：數據信息接收）立即與選用3.3V或是5V開關電源的單片機設計開展通信，使之具備指紋識別入錄、圖象處理、指紋識別核對、模版存儲等作用。此外,若沒有手指頭放到指紋驗證對話框上,OUT端輸出電壓約為3.7V,LED1沒亮；當有手指頭放到指紋驗證對話框處時,QUT端輸出電壓約為0.1V,LED1亮。指紋識別解決包括指紋識別登陸和指紋識別配對2個全過程：在指紋識別登陸時，每一枚指紋識別入錄2次，系統軟件先將這2次入錄的圖片開展解決，隨后生成模版儲存于控制模塊中；在指紋識別配對時，系統軟件先根據指紋識別傳感器入錄要認證的指紋圖片像,開展處置后與指紋識別模版開展配對較為，最終根據配對結果（根據或是不成功）。

指紋識別配對分成指紋識別核對（1：1）和指紋識別檢索（1：N）二種方法,前面一種就是指即將認證的指紋圖片像與控制模塊中規定的一個模版開展配對，即1：1方法;后者就是指即將認證的指紋圖片像與好幾個模版開展配對，即1：N方法。

19.陽光照射傳感器

光照傳感器又被稱為由此可見光照強度傳感器，是將能見光的高低轉化成電子信號的感光傳感器。據傳感器導出訊號的種類,陽光照射傳感器分成仿真模擬光照強度與數據光照強度兩類，常見攝像頭外觀設計如下圖35所顯示。

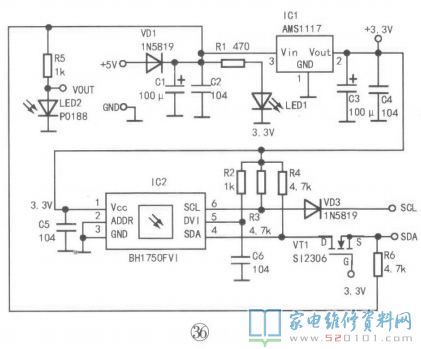

LED2是能見光仿真模擬光照強度攝像頭PO188,內嵌雙比較敏感元接收器，典型性入射角光波長為入p=520nm,在可見光范圍內敏感度高，導出電流量隨光照強度呈線形轉變。因PO188的仿真模擬陽光照射傳感器電源電路簡易（如下圖36所顯示），因而普遍用以LCDled背光、數碼科技、儀表設備、工業設備等環保節能、全自動光感應或最優控制系統軟件中。

電阻器R5和LED2串連，當光的高低轉變時，穿過LED2的電流量隨著轉變，貝IJR5兩邊損耗轉變,這時仿真模擬陽光照射傳感器導出端（OUT）的電流也隨著轉變，進而完成光照強度到流程的變換。IC2是一款數據陽光照射傳感器集成ic，可將光照度迅速、高效率地變換為模擬信號。IC2的配電工作電壓為3.3V,根據SCL、SDA端口號與主板芯片的系統總線端口號相接，用以接收命令和傳送數據。MOS管VT1（SI2306）為脈沖信號變換管，目地是讓SDA工作電壓與5V配電的51單片機系統軟件相符合，進而完成信息的雙重傳輸。

一切正常時，手機充電線SDA的直流電壓約為4.6V,鐘表線SCL的直流電壓約為3.0V。

20.雨珠傳感器

雨滴傳感器用以檢驗是不是雨天及其降雨量的尺寸，普遍用以自動窗簾、室外家用電器及汽車雨刮、全景天窗等自動控制系統中。普遍的雨珠攝像頭由2段交疊曲折的輸電線做成，如下圖37所顯示。

沒雨天時，2段輸電線不互通，電阻值貼近8；雨天后，2段輸電線被雨珠接入，電阻值快速減少，雨珠越大，其電阻值減少得越來越快。攝像頭與檢驗、運算放大器的組成便可將降雨量數據信號變換為電子信號，典型性運用電源電路如下圖38所顯示。

IC1（CD4093BCM）含有四個單獨的施密特觸發器，每一個觸發器原理有一個2鍵入與非門。

這類與非門具備滯后效應（鍵入正正負極或負級性數據信號時，觸發器原理在不一樣的點旋轉），可以防止臨界值開啟脈沖信號造成的顫動。施密特觸發器可以把邊緣轉變遲緩的規律性數據信號變換為邊緣很陡的矩形脈沖數據信號，即對單脈沖波型開展整形美容，最后獲得較為滿意的差分信號。

IC1D以及外部元器件構成多串聯諧振蕩器,接入開關電源一瞬間，電容器C5等同于短路故障，這時IC1D?腳導出高電平，該工作電壓經電阻器R9、R8給C5電池充電，當C5兩邊的工作電壓升至正閥值（VT ）時，觸發器原理旋轉，?腳變成低電頻,C5又根據R9、R8充放電；當C5兩邊的工作電壓降至負閥值（VT-）時，電源電路又旋轉,?腳又跳變成高電平，這般循環往復，導出波形數據信號。調整R8的電阻值可更改震蕩工作頻率,即調整雨珠檢驗敏感度。

當攝像頭上面有雨珠時,以上波形數據信號經PT2.PT1中間的電阻器及C3贈給IC1B,在好幾個與非門的效果下,三極管VT1關斷，顯示燈VD3亮,VOUT端導出低電頻(0V);相反,VT1截至,VD3沒亮,VOUT端導出高電平(約4.7V)。

21.傾角傳感器

傾角傳感器又被稱為水準指向器，多用來對置放視角有較高標準的家用電器或機器設備中。傾角傳感器有人下單軸和兩軸之分，單軸傳感器可在36歐。范疇內精確測量一個軸的坡度，兩軸傳感器能在±90。范疇內與此同時監管2個軸的坡度。N1000060是一款雙軸傾斜度傳感器集成ic，運用地心引力精確測量被測物件與平面的交角，其外觀設計如下圖39所顯示，傾角傳感器電源電路如下圖40所所顯示。

該電源電路配電為4.5V~5.5V,角度測量儀范疇為±90°,VOUT端輸出電壓范圍為0.5V-4.5V。

22.視頻語音傳感器

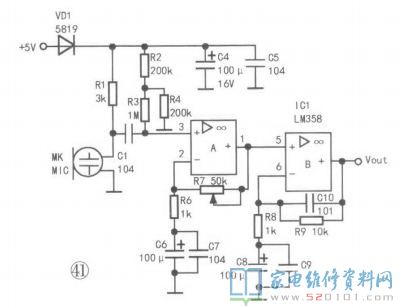

語音傳感器由麥克風與前置放大電路構成，麥克風多采用體型小、構造簡易、電聲特性好、價格便宜的駐極體話筒，前置放大電路常用場效應管型號規格較多，采用四路低消耗運放電路LM358的較普遍,其意味著型電源電路如下圖41所顯示。

IC1(LM358)含有2個單獨的、功率放大、帶頻率補償作用的運放電路，既可采用單開關電源配電(3V?30V),也可采用雙電源開關配電(±1.5V~±15V)0C1對鍵入數據信號過濾，除去模擬信號中的低頻率成份。電阻器R7用以調整IC1的擴大倍率。無響聲鍵入時,VOUT直流電壓約為1.6V;相反,VOUT直流電壓隨響聲音量增大而減少。
