遠程服務器實繪電源電路

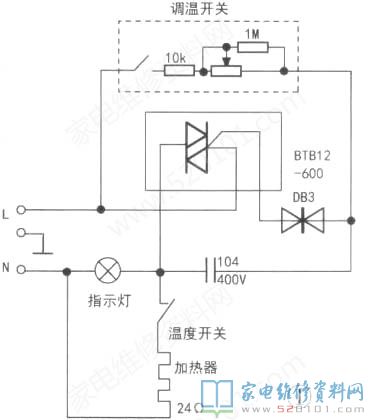

一臺美的HGS-2510型熨燙機，接入AC220V開關電源，合閉控溫電源開關，室中的漏電斷路器斷電。拆機查驗，晶閘管（型號規格BTB12-600）、顯示燈及電熱絲（兩邊電阻值為24歐），均一切正常。但電熱絲兩邊與加熱器機殼中間有100~400歐。不穩定的走電電阻器。拆換加熱器后調試，常見故障清除。遠程服務器實繪電源電路如下圖1所顯示。
