三菱電機空調壓縮機不啟動，整機顯示P0的故障現象

故障現象:不制冷，啟動壓縮機不啟動，整機顯示P0(模塊保護)

故障范圍：壓縮機、室外電控、變頻模塊、壓縮機連接線組

故障處理的思路和步驟：

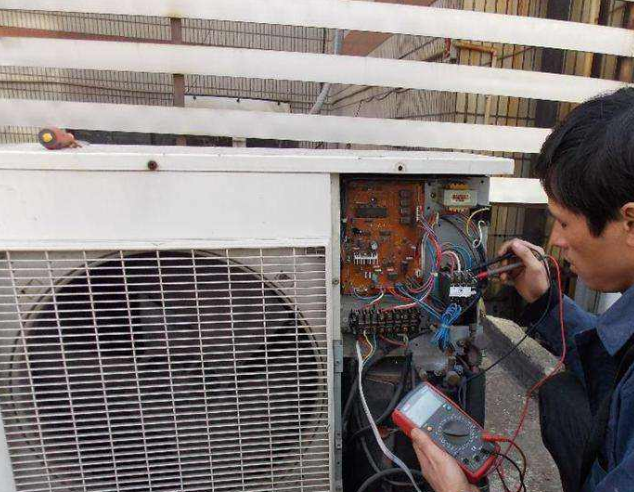

第一步：打開外殼，發現指示燈亮，用萬用表測量整流橋310V外電路板整流濾波電路的直流電壓輸出是正常的。

第二步：關閉整機電源，待指示燈全部熄滅后，將壓縮機輸入U,V,W拔下插件，用萬用表二級管檔測量變頻IPM測量電控板上的U(藍)模塊，V（紅）、W(黑)測量U之間的電阻V、VU、UW、WU、VW、WV一般情況下，6個模塊的組合電阻應為300KΩ-800KΩ并且阻值平衡，如果電阻小于100KΩ或大于3MΩ或阻值不平衡(差值大于30)KΩ)，模塊損壞，6路阻值為450 KΩ阻值正常。

步驟3：測量模塊U(藍)，V（紅）、W(黑)與P正極之間的電阻，將萬用表黑表筆連接到模塊正極(P)，紅表筆分別連接U，V、W三相電阻值在正常情況下應平衡(電阻差小于10)K)，阻值范圍為：200KΩ-800KΩ三相電阻值為500KΩ阻值平衡。

第四步：測量壓縮機三相繞組阻值，測量UV、UW的阻值均為1.5Ω壓縮機繞組無短路或漏電故障。

第四步：拔下壓縮機到模塊3根線通電，開機時用萬用表測量模塊U V W三個輸出腳90V左右交流電壓，消除模塊本身的故障。

第五步:關閉整機電源，外機電容放電后再插入壓縮機三根線組。用鉗形表測試壓縮機三相繞組的啟動和運行電流。打開后立即看到17A左右電流。然后外部保護停止。變頻壓縮機正常啟動電流僅為2A。并且開機瞬間聽到壓縮機嗡嗡作響，至此判斷變頻壓縮機卡缸。

處理措施：更換壓縮機，通電試驗機正常。
