變頻模塊U、V、W輸出端擊穿造成整機出現P0模塊保護

案例1:變頻模塊UV、W輸出端擊穿導致整機P0模塊保護

障礙現象：啟動不加熱，內機顯示，外機無反應。整機有P0模塊保護

故障范圍：室外電控、壓縮機、壓縮機、連接線組、變頻模塊

故障處理的思路和步驟：

第一步:開機檢查室內機L，N有230V電源電壓輸出到室外，N、S之間有直流2-24V脈沖電壓，因此在室外機判斷故障。

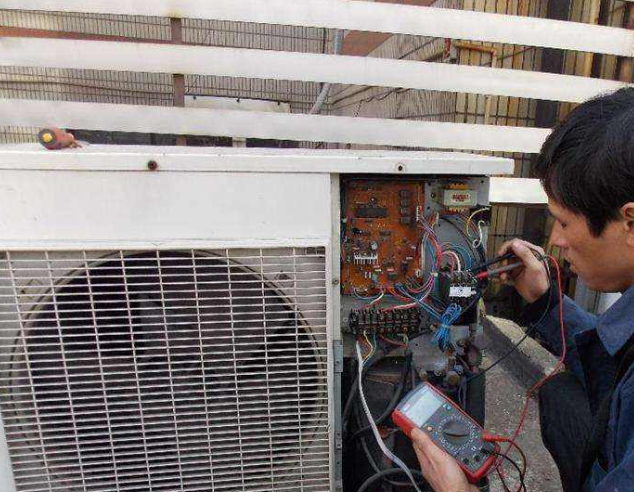

第二步:打開外殼，發現指示燈亮著，壓縮機和風扇不轉動。用萬用表測量整流橋306V外電路板整流濾波電路正常。

第三步：關閉整機電源，待所有指示燈熄滅后，將壓縮機輸入U,V,W拔下插件，測量壓縮機三相繞組的電阻平衡，均為1.8Ω絕緣良好，無短路和漏電。

第四步:用萬用表二級管檔測量變頻IPM在電控板上測量U(藍)模塊，V（紅）、W(黑UV、VU、UW、WU、VW、WV正常情況下，6個模塊的組合電阻應為300KΩ-800KΩ之間，如果電阻小于100，電阻平衡KΩ或大于3MΩ，或阻值不平衡(差值)

大于30KΩ)，模塊損壞，模塊6路電阻值為450 KΩ，阻值正常。

第五步:測量模塊U(藍)V（紅）、W(黑)與P正極之間的電阻，將萬用表黑表筆連接到模塊正極(P)，紅表筆分別接U，V、W正常情況下，三相電阻值應平衡(電阻值差小于10)K)，阻值范圍為:200KΩ-800KΩ在此之間，當測量P和W之間的電阻值時，電阻值為0，故障點為模塊W相和P正極短路，導致P0模塊保護。

處理措施：更換外電控箱后，機器正常工作。
