多通道隔離示波器在浮動測量中的應用

       許多行業的技術人員和工程師在工作中常常需要對兩個或多個信號進行浮動測量，即測量各點之間沒有參考地電位的多端信號，這種測量通常也稱為差分測量，被測量信號也稱為差分信號。文章主要介紹了多通道隔離示波器在浮動測量中的應用，給大家分享。

　　許多行業的技術人員和工程師在工作中常常需要對兩個或多個信號進行浮動測量，即測量各點之間沒有參考地電位的多端信號，這種測量通常也稱為差分測量，被測量信號也稱為差分信號。

　　為達到差分測量的目的，現有技術有隔離變壓器、差分探頭和隔離通道等。這幾種技術的優缺點比較可見表一。

　　從上表看，傳統方法一般采用使接地系統無效的技術；后端隔離方法，一般采用隔離變壓器的技術，人為地將信號公共線與地電位斷開；但這種技術會有一定的危險，因?yàn)樗粌H升高了示波器上存在的電壓，增加了操作人員被電擊的可能性，而且還累積了示波器電源變壓器緣體上的應力，雖不會立即引發故障，但可能在將來引發電擊或火災等危險。

　　差分或隔離探頭提供了一種安全可靠的使接地示波器可以進行浮動測量的方式。兩種探頭的接觸體都不需要接地，并且探頭系統作為一個整體與示波器的機殼接地端隔離。但是，它們對測量設備的成本和復雜性提出了新的要求；可能需要的電源，并且其增益和偏差特征必須作為因數計入每次測量；配有差分探頭的示波器側重于性能和安全(帶寬、隔離)，犧牲了外形構造的，如可移動性和成本。

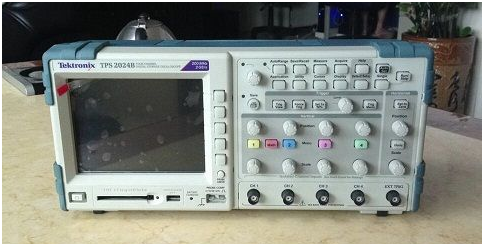

　　近五年來，針對后端隔離變壓器和前端差分探頭技術的缺陷，一種新的浮動測量技術即中端多通道隔離技術(IsolatedChannel技術)應運而生，使安全、經濟、方便地進行浮動測量成為可能。
