智能家居新式感應器電源電路剖析

感應器是智能家居產品自動控制系統的信息內容檢驗設備，是智能家居產品的“視覺器官”,其功效十分關鍵,它不但能恰當?shù)馗惺艿奖粰z測的信息內容，還能將感受到的信息依照一定規律性轉化成電子信號， 便于自動控制系統精確、立即、科學合理地傳出操縱數據信號,進而使電器產品的數字化水平更高一些、作用更強,運作更為高效率、安全性、靠譜。依據感應器監測信息內容的類型，感應器可分成感光、溫敏、聲敏、氣敏、壓敏等多種類型,這種光敏電阻器與變換元器件構成各種感應器電源電路。下邊就智能家居產品中常見新式感應器電源電路開展簡單剖析，供檢修時參照。

1.空氣質量指數感應器

空氣質量指數感應器用來檢驗空氣中的污染物質濃度值，普遍用以空氣凈化機、新風系統、新式中央空調等家用電器中。該感應器攝像頭多選用QS-01型二氧化錫半導體材料氣敏管，其機殼為塑膠，有3個管腳，如下圖1所顯示。

QS-01型氣敏管內嵌電加熱器及金屬材料氧.氮化合物半導體材料，其工作標準電壓為4.5V~5.5V,對各種各樣空氣污染物有很高的敏感度，而且反應時間迅速功能損耗極低,頻率特性不錯,僅用簡潔明了的電源電路,就可以將污染物質汽體濃度值轉化成相匹配的電子信號導出,其典型性運用電源電路如下圖2所顯示。在空氣質量指數較費力羅,OUT直流電壓約為3.9V;當空氣中雜質濃度較高時，感應器LS1的電阻值降低,OUT直流電壓上升。

2.氣體傳感器

煙霧感應器選用光學煙感探測器元器件，運用濃煙可以讓光源產生漫反射光和映射這-基本原理制造而成,普遍用以大型商場、酒店、庫房、計算機房、住房等場地開展火災事故檢測服務。QM-N5型氣敏管是常用的氣體傳感器攝像頭，其形如下圖3所顯示。

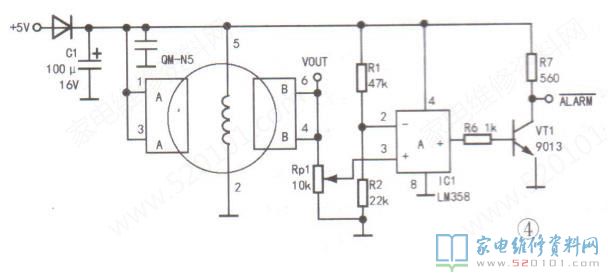

在沒有煙自然環境下，QM-N5型氣敏管兩導出端間的電阻值為數 千歐母;在有濃煙自然環境下,其電阻值會降至千余歐母。QM-N5型氣敏管和電壓跟隨器IC1(LM358 )構成氣體傳感器電源電路，配電為4.5V~5.5V，如下圖4所顯示。

ALARM線接低電頻開啟合理的報警電路。當氣敏傳感器未檢驗到濃煙時，其B端導出低電頻,IC1構成的電壓比較器導出低電頻,VT1截至,ALARM直流電壓約為4.7V ,報警電路不發音。當氣敏傳感器檢驗到濃煙時,其A與B中間的阻值會快速降低,B端輸出電壓經Rp1分壓電路后送至IC1③腳，使到IC1③腳工作電壓超過②腳工作電壓，其①腳導出高電平,VT1關斷,ALARM直流電壓約為0V,報警電路發音,以告之濃煙超過了額定值。

3.光控感應器

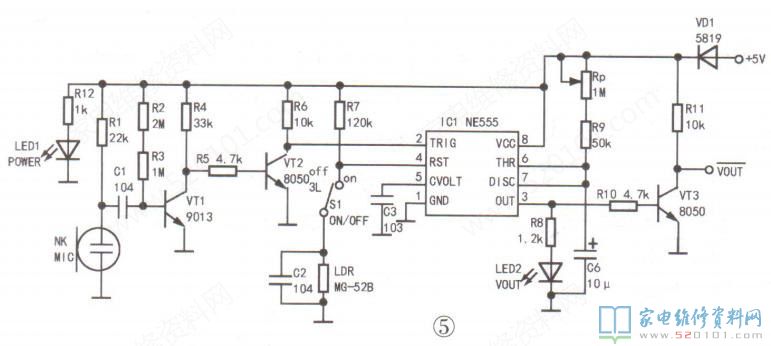

光控感應器適用于照明燈具、智能化音/短視頻家用電器等商品中為典型性運用電源電路如下圖5所顯示。

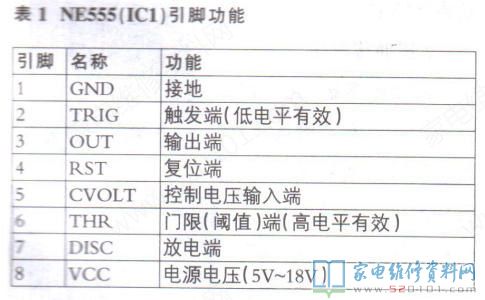

IC1(NE555)、麥克風MIC、光敏二極管MG-52B與三極管VT1.VT2等元器件構成單穩態觸發器,VT3為正相反導出電源電路。IC1是一塊運用十分普遍的時基場效應管,其管腳作用見表1。

S1為光控開關,當S1斷掉時,光敏二極管LDR(MG -52B )未連接電源電路,IC1的④腳為高電平,以IC1為核心構成的單穩態觸發器一切正常工作中。當沒有聲音數據信號時,VT1關斷,其集電結為低電頻,VT2截至,IC1②腳為高電平,IC1③腳導出低電頻,VT3截至,數據信號導出端(OuT)為高電平(約4.4V)。當有聲音數據信號時,低電頻數據信號藕合到VT1的基極.VT1截至,其集電結導出高電平,VT2關斷,IC1②腳得到低電頻開啟數據信號,③腳導出高電平,指示燈LED2亮,OUT端為低電頻(約0V)。一段時間后，單穩態觸發器又返回未開啟情況。調整Rp,可調節開啟時間長度。合閉電源開關S1后,光敏二極管連接電源電路工作中。當光敏二極管遭受強光照直射時，光敏二極管電阻值縮小，IC1④腳變成低電頻,IC1停止工作,VOUT端導出高電平。當沒光直射光敏二極管時,光敏電阻電阻值非常大,IC1④腳為高電平,IC1一切正常工作中,其工作流程與以上S1斷掉時的運行全過程同樣。

4.金屬材料感應器

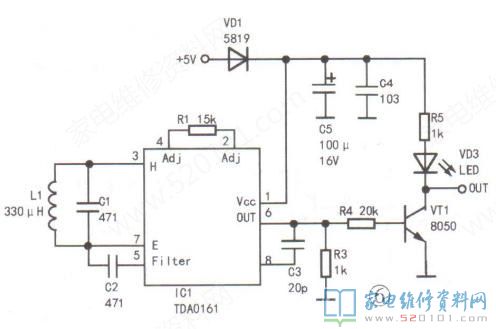

說白了，金屬材料感應器便是檢驗被測物件是不是為金屬材料的感應器。該傳感器普遍用以考試場地鐵口、汽車站飛機場等安全檢查設 備中,以查驗考 生或旅客是不是帶上有金屬材料物件(如槍械、數控刀片、手機上等)。TDA0161是意法半導體企業(ST Microelee-tronics)生產制造的一款接近開關(意指不用觸碰檢驗?zāi)繕?biāo)開展檢驗的感應器)集成ic,根據檢驗高頻率渦流損耗的微小轉變來判定被檢物件是不是為金屬材料體。該IC外接耦合電路,工作標準電壓為5V~12V,如下圖6所顯示。

當無金屬材料物件貼近電感器L1時，電感L1與電容C1并接高頻率串聯諧振,IC1⑥腳導出低電頻，三極管VT1截至,OUT端導出高電平(約3.1V),顯示燈VD3沒亮。當有金屬材料物件貼近L1時,因金屬材料里面的造成高頻率渦旋,消化吸收震蕩器動能,進而導致串聯諧振停振，這時IC1⑥腳導出為高電平,VT1關斷，OUT端導出低電頻(約oV),VD3亮。

5.仿真模擬溫度感應器

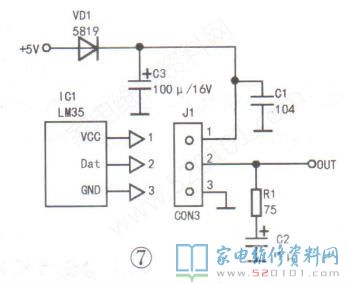

仿真模擬溫度感應器電源電路導出隨環境溫度改變的仿真模擬工作電壓,其典型性運用電源電路如下圖7所顯示。

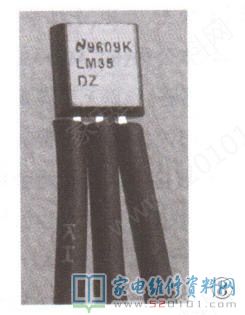

IC1是溫度感應器，常選用LM35系列產品感應器。該系IC是工作電壓導出式集成化溫度感應器,選用3腳封裝形式，其外觀設計相近一般三極管,如下圖8所顯示。IC1內嵌溫度測量、功率放大變大與賠償電源電路，不用附加的校正解決就可以做到±1/4°C的精密度,可在4V~20V供電范疇內可靠地工作中，其②腳輸出電壓與攝氏溫標呈線性關系，在0C時輸出電壓為0V,每升高1C,輸出電壓提升10mV。

6.數據溫度感應器

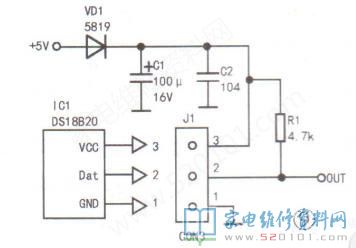

數據溫度感應器電源電路導出隨環境溫度改變的模擬信號,其典型性運用電源電路如下圖9所顯示。

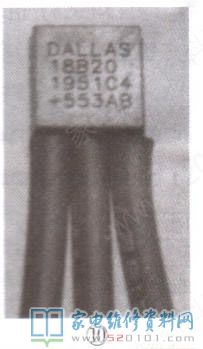

IC1是一款具備單系統總線的9位溫度感應器，常見規格是DS18B20。該感應器內嵌溫度檢測、A/D變換和系統總線插口，可以立即與單片機設計聯接，不用再接A/D變換電源電路，具備檢測范圍責(-55C~ 125C).高精度(0.06259C )等優勢;采月3腳封裝形式,其外觀設計相近一般三極管,如下圖10所顯示。

IC1②腳(需外接.上拉電阻)為數據信息鍵入或輔出端,與單片機設計相接,單片機設計依據協義載入溫度婁據。須留意的是,與IC1②腳相接的后續電源電路應選用OC (集電結引路)或OD(漏極開路)構造,不然易燒毀IC1。

7.震動傳感器

震動傳感器(zD)廣泛運用于車輛、摩托、防撬門等防盜報警中,具備低成本、敏感度高工作中平穩可靠,震動檢驗可控制區域大的優勢,其外觀設計如下圖11所顯示。

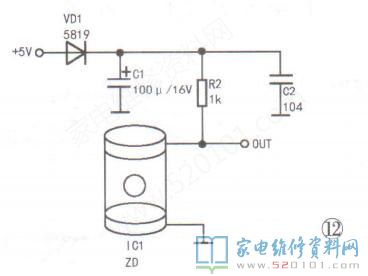

該感應器內部安裝有壓電陶瓷片與扭簧重錘式，工作標準電壓為4.5V~5.5V,能檢驗分子熱運動與振動如速率、頻率等標量，并將其轉化成電子信號,如下圖12所顯示。OUT端為震動傳感器數據信號導出端,無振動時,OUT直流電壓為低電頻(約0V);有振動時,OUT直流電壓在1.5V~3.5V左右轉變。

8.液位傳感器

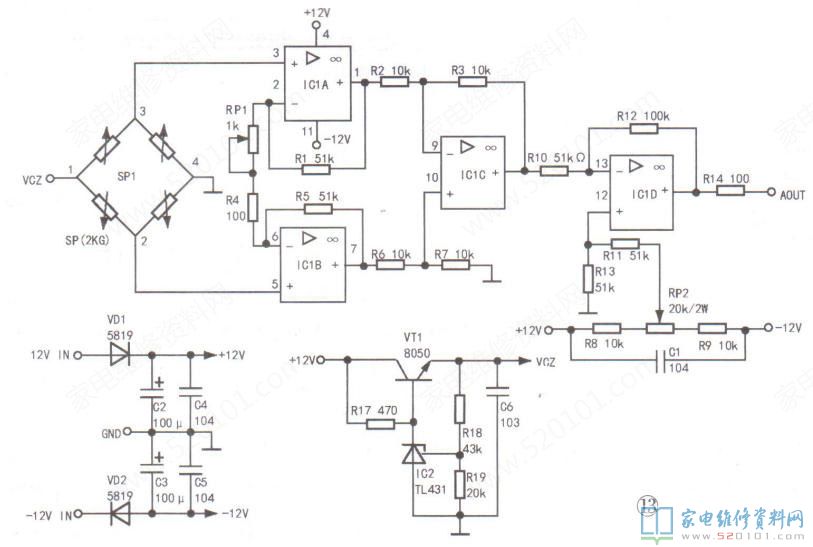

壓力傳感器普遍用以電子稱、自動洗衣機等家用電器中,其光敏電阻器通常選用應變片,原理如下所示:當應變片遭受工作壓力時,應變片先將彈性元件的變形變換為電阻值轉變，隨后根據變換電源電路將其轉化成工作電壓數據信號或電流量數據信號，最終由仿真模擬運算放大器將工作電壓數據信號或電流量數據信號變大后導出,其典型性運用電源電路如下圖13所顯示。為了確保液位傳感器的精確度與可靠性,須為液位傳感器給予一個大電流量、諧波失真指數小、動態性電流量轉變大且工作電壓平穩的開關電源，通常選用正負極雙電源開關和二次穩壓管方法。

12V工作電壓通過VD1.VD2單指導通維護和C2~C5過濾后，得到 12V和-12V直流電壓導出。調節管VT1和IC2(TL431)等元器件構成串連穩壓電源電路，導出二次平穩工作電壓vcz(約10V),作為標準調整工作電壓,提供壓力傳感仿真模擬運算放大器以ICI(LM324)為關鍵構成，IC1A和IC1B組成了均衡對稱性雙鍵入、雙輸入的差動放大電路,ICIC對差動放大電路的輸入輸出數據信號實現變大,并贈給ICID再度開展變大。RP1的功效是對IC1A.IC1B的收獲開展調節，使之同樣。電阻器R1.R5分別是IC1A.IC1B的意見反饋電阻器,電阻R3.R12分別是IC1C.IC1D的意見反饋電阻器。在液位傳感器未遭受工作壓力時,IC1A、IC1B③、⑤腳的鍵入的信號工作電壓均為0V,這時ICID②腳工作電壓應是0V。因此,ICID②腳外接零電位差電源電路。R8、RP2.R9串連，兩邊各自接 12V和一12V工作電壓，調節電阻器RP2使①腳的靜態數據工作電壓為0V。-旦RP2連接電源電路的電阻值明確，就無法更改，不然便會發生稱重禁止的狀況。

文中未完畢，請繼續閱讀《智能家電常用新型傳感器電路原理圖精講（中）》
