微波爐磁控管的構造、原理及判別

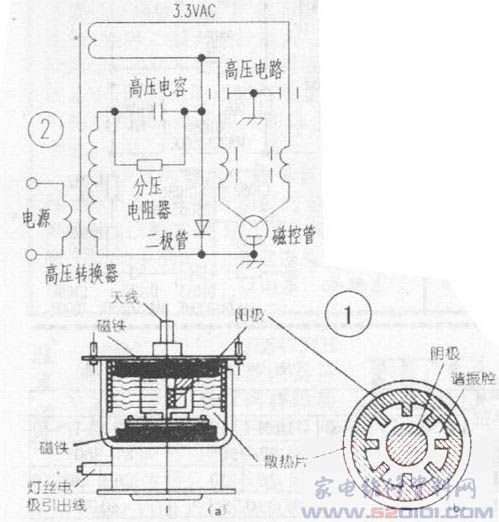

磁控管是微波爐的關鍵器件，主要由管芯和磁鐵兩部分構成，如圖1。管芯由陰極、燈絲、陽極、天線(波導管)等構成。

其工作原理是：存接通電源后，高壓變壓器次級燈絲線圈兩端產生的3.3V交流電給磁控管燈絲供電。與此同時，高壓繞組產生的約2000V交流高壓經高壓電容限流，二極管整流后得到約2000V的直流高壓加至磁控管陽極，形成加速電場(陽極接地，實際卜是陰極為負2000V，見圖2)，使陰極(分直熱式和間熱式兩種，圖2中為直熱式)發射的電子向陽極加速運動。在電子向陽極加速運動的過程中還要受到永久磁鐵所形成的垂直方向上的強磁場作用，因此電子是邊旋轉邊向陽極加速運動(就像子彈在槍管中的運動一樣)，旋轉速度也不斷變快。陽極做成內齒輪狀(見圖1b)，形成偶數個空腔，稱為諧振腔。每個諧振腔就是一個微波諧振器，其諧振頻率取決于諧振腔尺寸。電子存通過扇形諧振腔時會發生振蕩，且頻率不斷升高。當頓率達到2400MHz以后便形成微波，由波導管口發射，再傳輸?shù)綘t膛內對食品加熱。
磁控管的好壞主要是測量燈絲(對于直熱式就是陰極，目前絕大多數為直熱式)，包括用磁棒作鐵芯的電感線圈是否斷路，也就是磁控管上燈絲引線端之間應是通的(但對外殼阻值應無窮大)，正常阻值應小于1Ω。這也是判別是否衰老的標志，此值越小越好，大于1Ω說叫已衰老。對于磁控管，目前尚無統一標稱型號，比如同一型號格蘭仕WD700型微波爐有的用的是東芝進口管，型號為2M253K，而有的用國產管，型號則為M24FB-210A。代換時最好注意功率與安裝腳位與原管一致。功率過小，達不到原來加熱效果(雖然磁控管功率有一定調節余地)；過大，可能損壞高壓轉換器或高壓整流二極管。另外，對于高壓保險管的特征，主要是外形較長(4cm)，具有延時特性，裝在特制的絕緣保險盒內，不能用普通保險管代替。有人用彩電用的3.15A的延時保險管代替，不僅熔斷電流太大，起不到保險作用，且其長度較短不符高壓要求。
