高士達洗衣機傳感器的代換

該機為南韓產，其水位傳感器故障率較高，現象是：能注水，但注水不止，顯示屏上一直顯示注水標志。
檢查時：設定一個不需注水的程序(只甩干)，若開機運轉正常，可判定為傳感器失靈。

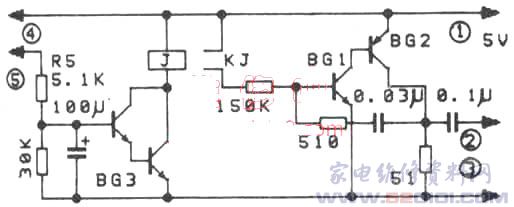

該機傳感器與國內常用的傳感器結構不同，若買不到原配件時，可自裝如圖所示的電路代換。
圖中，三極管BG1、BG2等組成互補多諧振蕩器，其余為水位控制繼電器電路。KJ是繼電器J的常開接點，控制振蕩器通斷。
開機測原傳感器三根導線電位，分別為5V、4V、0V，依次接圖中①、②、③三點。④、⑤用雙導線引出，長度錯開3cm，末端都裸露1cm，作水位取樣探頭。將原傳感器水位取樣管在略高于洗衣筒處剪去，探頭④、⑤從上口插入管內，線端位置即水的設定深度。當水淹沒探頭時，5V電源經探頭④、⑤間的水和電阻R5使三極管BG3導通，繼電器J吸合，KJ接通振蕩器電源，注水結束。
元件要求：繼電器用4．5V小型的，如JRC4098；只要元件及焊接無誤，一次即可成功，全部元件裝在自制的線路板上，最后裝進小塑料袋防潮，放置在原傳感器附近空處(原傳感器不能從三根引線上拆下)。
