小天鵝XQB40-868FC洗衣機稱重電路維修

故障現象：小天鵝XQB40-868FC型洗衣機，接通電源，按下啟動按鈕，不久就發出報警聲，在顯示窗口出現“E9”字樣，查看說明書，得知“E9”是表示自動稱重系統失靈了。

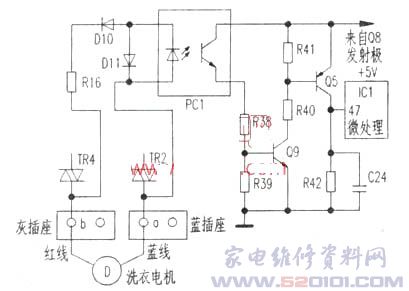

稱重電路是檢測洗衣量多少的電路，實繪此部分電路如圖所示。當水位達到預設水位后，微處理器在一定時間內連續發出通斷脈沖來驅動洗衣電機工作，由于電機斷電后電機轉子在慣性作用下繼續運轉，此時電機便成為發電狀態，在線圈上就有感應電壓出現，其電壓的幅度、頻率和維持時間，與慣性轉速的大小、轉動的時間成正比。該感應發電電壓經R16、D10和光電耦合器PC1檢出。當衣物量多時，對電機慣性轉動的阻力就大，電機發電時間就短，PC1檢出光電脈沖少；反之當衣物量少時，PC1檢出光脈沖多，而PC1檢出的光電脈沖經Q9、Q5放大整形，R42限幅、C24濾波后，輸入到微處器的47腳，IC1對此脈沖個數計數，并與其內部程序設計好的衣量多、中、少模擬量進行比較，就能較準確地測得洗衣量的多少。

故障檢修：應先查最容易發生故障的部位，從本例看，微處理器損壞的可能性最小，這是因為沒有并發其他故障，又能正常顯示故障代碼。在信號整形放大部分，因電源電壓只有5V，三極管、阻容元件除了某個焊點出現虛焊外一般不易損壞。而在信號檢測部分，因電機運轉時，是接觸的高電壓，所以這部分元件損壞的概率較大。拔去印刷線路板上控制電機運轉的灰色和藍色插頭，用萬用表R×1k擋測線路板上的a、b兩點，紅、黑表筆正反兩次檢測，指針都不發生偏轉，說明已開路，剝?nèi)ミ@部分硅橡膠，細查是R16開路，用一只100k/5W電阻更換后試機，一切正常。最后用玻璃膠封補該處。如果萬用表測得a、b兩點正常，并不能說明信號檢測部分就完好，還要進一步檢測D11和PC1是否完好。
