海棠XQB42-1全自動洗衣機進水正常，程序進入洗滌狀態時，電機只能正轉，不能反轉

故障現象：進水正常，程序進入洗滌狀態時，電機只能正轉，不能反轉。

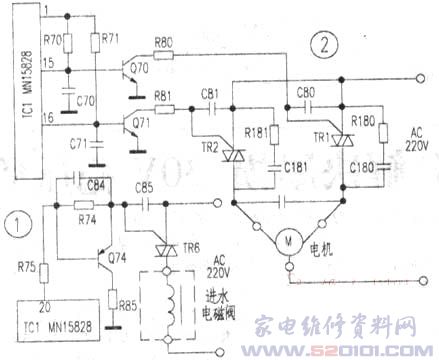

分析與檢修：有關電機正轉反轉控制電路如圖2。
當微處理器TC1(MN15828)15腳輸出高電平，16腳輸出低電平時，Q70和TR1導通，Q71和TR2截止，此時電機正轉；當CT116腳輸出高電平，15腳輸出低電平時，Q71和TR2導通，Q70和TR1截止，此時電機反轉。
目測R81(91Ω)表面有燒焦痕跡，進而測得R81斷路和Q71擊穿。其他元件未見異常，將R81和Q71一同更換后試機，機子恢復正常，故障排除。
