工業洗衣機上用的KZF-02正反轉控制器原理解析

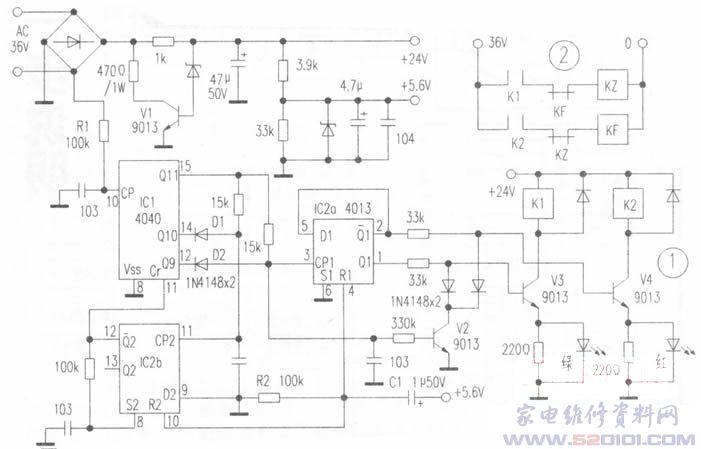

該控制器用在“申光”“航星”等工業洗衣機中，按實物繪出的電原理圖如圖所示，供維修時參考。
380V高壓經變壓器變為36V，經R1限流到Ic1的時鐘輸入端，輸人時鐘頻率為50Hz。IC1為12位二進制計數／分頻器，圖中D1、D2組成的與門電路構成分頻系數分別為2的10次方+2的8次方=1280和2的10次方++2的9次方=1536。IC2接成雙D型觸發器。
開機時，+5．6V經c1、R2充電，IC2復位，則Q1=Q2=1，二極管V4飽和導通，K2吸合，洗衣機反轉；同時由于Q2=1，使IC1清零，由于Q2=1，使S2=1，則觸發器置1，故Q2=0，此時開始正常計數。
當第1280個脈沖到來時，按Q1作最低位，Q12作最高位將1280展開成二進制數為“10100000000”，即Q11=Q9=1．Q10=0。一方面由于D1的鉗位作用，IC2b觸發器狀態不變，IC1保持正常計數，另一方面，網CP1為1，則IC2a觸發器翻轉，但同時因V2基極得電而導通，鉗位V3、v4的基極，使v3、V4截止，電機停轉。當第1532個脈沖到來時(將1532按二進制數展開為11000000000)，Q11=Q10=1，Q9=0，IC2b的時鐘端CP2=1，困D2=0，故Q2=1使IC1重新計數。同時因D2的鉗位作用，V2截止；使得v3、v4基極退出鉗位狀態，由IC2a觸發器的狀態決定V3、V4導通或截止，當v3為通，V4截止時，K1吸合，電機正轉；V3截止，V4導通時，K2吸合，電機反轉，如此循環。
1280和1536個脈沖對應的時鐘周期為(脈沖數除以50)25.60s及30.72s，故此正反轉控制器反轉25．60秒，停5．12秒，正轉25.60秒，與銘牌標注一致。
