申花XQB30-3T全自動洗衣機控制電路檢修

一、接通電源后，蜂鳴器連續鳴響，面板上只有電源指示燈和低水位指示燈亮，其他指示燈均不亮，各按鍵均失效。

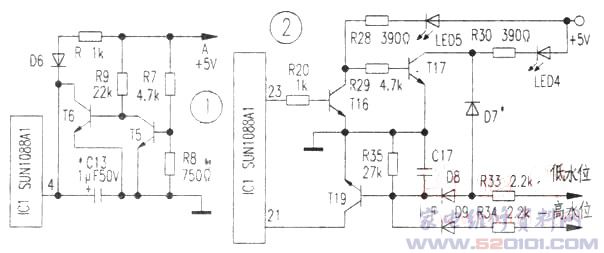

應檢查保護電路(保護電路原理如圖1所示)。圖中IC1SUN1088A1是40腳單片微處理器。其第④腳是保護信號的輸入腳，與三極管T5、T6和電阻R7、R8、R9等組成判斷A點+5V電壓是否正常的保護電路。當電壓正常時，T5飽和導通，T6截止。此時IC1④腳電壓為高電平(大于3V)，程序可正常運行；當A點+5V電壓低于4V時，T5截止、T6飽和導通，IC1④腳電位低于1．8V，程序停止運行，發出連續報警聲，并自動恢復為初始狀態，所以，這部分電路為復位保護電路。

首先測量A點+5V電壓正常，測IC1④腳電壓為1．4V，顯然不正常，從圖1可見，引起IC1④腳電壓不正常的原因可能有T6不良、C13不良，較少見于SUN1088A1本身有問題。因此重點檢查T(mén)6和C13。首先斷開T6的集電極，故障現象依舊。接回T6的集電極，焊下C13后再開機，故障現象消失。經測量C13的絕緣電阻已很低，用同規格電解電容替換后，IC1④腳電壓上升為4．6V。試機，一切恢復正常。

二、該機在低水位工作正常，但置于高水位工作時，進水至低水位時，就停止進水(雖然程序仍可繼續運行)。
分析該故障現象，其故障范圍應在水位控制電路部分，其相關電路如圖2所示。
IC1SUN1088A1的第23腳電位的高／低決定水位的低／高設置，即當程序設置在低水位時，其第23腳為高電平(0．85V)，此時T16飽和導通，低水位指示燈LED5亮，T17截止，LED4不亮；當程序設置為高水位時，第23腳為低電平(0V)，T16截止，LED5熄滅；T17導通，LED4亮(有個別機型在LED5兩端并聯一只1k以上電阻，以保證在高水位狀態有足夠大的基極電流使之飽和導通和LED4被點亮)。
當程序設定在低水位時，進水水位接通低水位開關后，+5V電壓通過R33、D8提供足以使T19飽和導通的基極電流，T19由截止變?yōu)轱柡蛯?dǎo)通，使IC121腳由高電平變?yōu)榈碗娖健．?dāng)進水過程結束后程序繼續向下進行。當程序設定在高水位時，進水水位接通低水位開關后，雖然也有R33電流，但由于此時的T17處于飽和狀態，T19基極電位被鉗位為低電位而處于截止?fàn)顟B(tài)，使IC121腳仍為高電平，所以洗衣機繼續進水。當水位達到高水位時，+5V電壓通過R34、D9向T19提供基極電流，使T19飽和導通，其IC121腳由高電平變?yōu)榈碗娖剑瓜匆聶C(jī)停止進水，其程序向下進行。
由此不難看出，造成本機的故障原因很可能是二極管D7損壞(斷路)所引起。為了不破壞原線路板及元件的防潮性能，試在原D7兩端同方向并接一只1N4007二極管后試機，故障排除。
