松洋牌全自動燃氣熱水器不點火（圖）

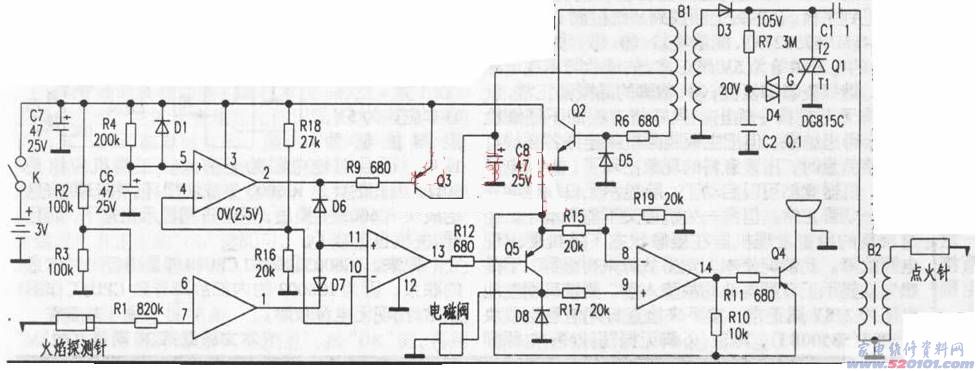

該機在燃氣壓力正常、冷水壓力>0.03MPa、電源正常的情況下不能點火，大多屬點火電路故障所致。筆者據實物繪制如圖所示電路圖。
分析：打開進水閥，水壓正常(>0．03MPa)，水流能頂開壓力簧片，使微動開關K接通3v電源。+3v電源一路由Ic1(LM339)的③腳供電。另一路通過R4向c6充電，④腳基準電壓(1．2v)是由R18和R16分壓而得。這時④腳電壓大于⑤腳電壓，Ic1的②腳輸出低電平，Q3導通，經脈沖變壓器B1初級，使Q2飽和導通并起振，B1的次級感應交變電壓經D3整流輸出105伏中高壓。一路給c1充電，另一路經R7對c2充電，當c2充到觸發二極管D4的觸發電壓時，使Q1導通，c2已充滿的電馬上經Q1和B1初級迅速放電，在B2次級感生高壓，經點火針發出電火花點火。c1放完電后Q1截止；c1充滿后又使Q1通、斷，這樣周而復始，形成一連串高壓脈沖，點燃氣體。大約6秒鐘后，也就是c6充到1.3v時，lc1的⑤腳電壓大于④腳時，Ic1的②腳翻轉變高電平(2．5v)，Q3截止，最終導致Q1截止，無高壓脈沖，完成定時點火過程。
檢修：按動微動開關，用萬用表直流電壓擋測Ic1的③腳僅有1．8V，懷疑負載短路。松開微動開關，斷開c1，測高壓線圈B2次級400Ω正常，又拆下Q1測T2與T1間正反電阻為4k，換Q1，因無原型號(DG815C)雙向可控硅，用MCR100-8型雙向可控硅代換。按動微動開關，再次刪Ic1的③腳電壓正常(3v)，但還是未打火。因高壓部分無法用表測，試將Ic1的②腳瞬間接地，有高壓打火，證明Ic1的②腳以后電路正常(包括高壓部分)。這時，測Ic1的③腳為1．2v，⑤腳從0v逐漸上升，②腳應是低電平0v，可是②腳始終為2．5v不變，說明Ic1集成塊損壞，換一塊LM339，故障徹底排除。
