電流電壓互感器T1次級線圈磁感應的負載電流抽樣數據信號

常見故障狀況：一臺富士寶LH-1000H型、1300W全智能電磁灶，放好炒鍋，按壓開機鍵就燒商業保險。

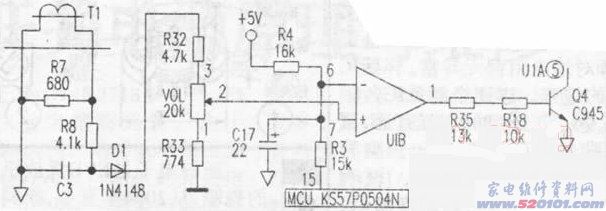

剖析與維修：打開表蓋查詢，除熔斷絲損壞外，IGBT管也末能避免。這已經是持續第三次產生該常見故障了。按道理，該查驗的都查過去了，相信已沒留短路故障安全隱患才插電調試的，怎會再度燒IGBT管呢?因此再完全查驗別的層面，發覺輸出功率保護調整電阻器VOL(20k)上的封漆標識與原來調的似置不符合。顯而易見，VOL已被調亂，有關部分電源電路見圖下所顯示。電流電壓互感器T1次級線圈磁感應的負載電流抽樣數據信號，經D1、R7、R8、C3整流器、過濾，又經R32、VOL、R33分壓電路送進U1B⑦腳；由MCU單片機設計15腳導出的PWM單脈沖工作電壓經過R3、R4、C17構成的秘分電源電路光滑過濾后，做為輸出功率操縱脈沖信號送至U1B⑥腳。因為VOL調亂，不可以恰當體現負載電流值，使MCU操縱喪失根據而造成IGBT管一直運行在大電流情況而無法執行保護。維修時，先拆換10A／250VAC熔斷絲和IGBT管。隨后復診R32、VOL、R33并事先把VOL1-2端調至15k后插電調試，電磁灶(不燒商業保險)能安全性加熱。隨后開展檢測調節，在業余組標準下檢測、調節功率保護。方式是在電磁灶一根電源插頭上卡上鉗形電流表，置電磁灶于最大加熱擋。隨后少量更改負載(如改變鍋與灶面的間距)，在鉗形表電流讀值顯著超出8A時調整VOL，使電磁灶能執行保護停上加熱便可。
