插電后,按開機鍵制冷風扇不旋轉,電磁灶不加溫,別的各功能按鍵

常見故障狀況：插電后，按開機鍵制冷風扇不旋轉，電磁灶不加溫，別的各功能按鍵實際操作一切正常，表明也一切正常。

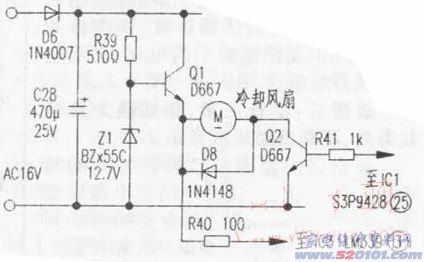

剖析維修：電磁灶制冷風扇不轉，便會造成防御性關機，不加溫，故最先查風扇電路。按實體測繪工程風扇電源及操縱一部分電路如下圖所示。溝通交流16V電壓經D6(1N4007)半波整流，C28過濾后獲得的直流電電壓加到電源調節管Q1(D667)集電結；由Q1、R39(510Ω)、Z1(12．7V)構成的串連穩壓管型穩壓電路導出 12V電壓。一路供風扇電路：一路經R40(100Ω)供電壓電壓比較器IC3(LM339N)③腳、Q2(D667)，R41(1k)及微控制器Ic1(s3P9428)25腳構成的風扇操縱電路。電磁灶一切正常業務時Ic125腳為 5V，經R41使Q1關斷，制冷風扇旋轉，關閉設備IC125腳延遲時間30秒后降至0V，Q2截至，風扇轉停。
接入電源，輕按開重要與此同時測IC125腳有 5V電壓，但風扇不旋轉，測Q2c極無 12V電壓，Q1e極也無 12V電壓，Q1b-c極電壓一切正常，焊下Q1、Q2精確測量，Q1b—e間引路，Q22三個極均短路故障，測別的元器件一切正常。可能是Q1、Q2輸出功率小，長期插電造成效果下降而毀壞。換用2SD880整流管后，電磁灶長期工作中一切正常。Q1、Q2還可以2SD1812、2SC3228等代用。
