廣東省產通寶牌JSDY6.5

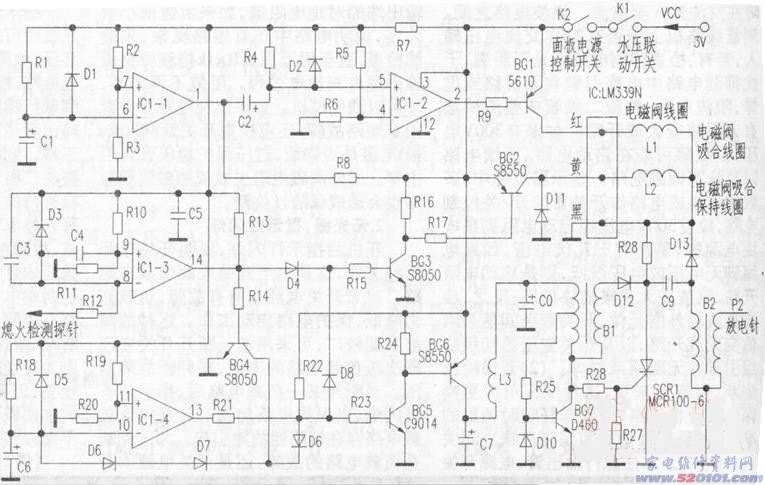

廣東省產通寶牌JSDY6.5-A型自動式天然氣熱水器，因為其在出廠時不附加電路圖，給檢修產生許多不方便，小編根據實體繪制該電熱水器的電路，如圖下所顯示。

基本原理概述當水閥開啟時，水／氣連動閥在壓力的效果下將供氣開啟，與此同時使電源總開關K1導通。再按電熱水器控制面板上與Kl串連的標準氣壓電源總開關K2，真空電磁閥吸合，天然氣安全通道開啟使天然氣成功進到燃燒機，與此同時單脈沖打火電路點火引燃天然氣加溫。在天然氣被引燃后，發動機熄火檢驗電路集成塊Ic114腳導出高電平，使三極管BG3、BG2導通，真空電磁閥吸合保特繞阻L2插電吸合，使天然氣安全通道一直處在開啟情況。
剖析維修依據基本原理分辨常見故障很有可能出現在單脈沖打火電路和點火操縱電路。最先用表靜態數據精確測量這兩一部分電路的三極管、二極管以及他阻容元器件均一切正常。因此接入主機電源后，用醫用鑷子立即短路故障三極管BG6c—e極，打火單脈沖電路逐漸自激振蕩工作中，放電針放電點火，表明單脈沖打火電路一切正常，緣故是前面操縱電路異常。用表測集成塊IC的13腳工作電壓為0.5V(太低)，不可以使三極管BG5導通。為分辨集成塊IC1—4電壓比較器有沒有問題，用醫用鑷子立即短路故障電阻器R19，這時放電針逐漸放電點火，表明IC1-4電壓比較器工作中一切正常。精確測量IC1—3電壓比較器導出端14腳工作電壓為1．6V，該電壓使三極管BG4導通，把集成塊IC1—4電壓比較器的13腳輸出電壓根據二極管D6鉗位至0.5V上下，使三極管BG5不可以導通。再用醫用鑷子立即短路故障集成塊IC1-3的14腳對地，放電針又逐漸放電點火，表明Ic1-3電壓比較器工作中異常，對其⑧、⑨腳周邊元器件展開查驗一切正常的情形下，用一塊LM339開展代用后．常見故障清除。

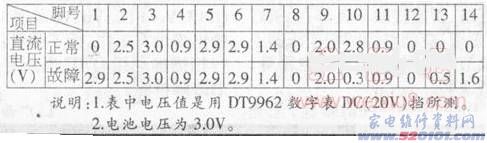

維修總結因為集成塊IC1—3電壓比較器毀壞，其14腳工作電壓較為導出端一直輸出高電平，三板管BG4導通，把IC1-4的13腳導出的高電平根據二極管D6降低，使三極管BG5、BG6截至，不可以向單脈沖打火電路配電。往沒連接天然氣時(真空電磁閥配電線沒接好，放電針和滅掉檢驗針沒及時)，放電點火完畢后用三用表測集成塊LM339的各腳工作電壓如附注1所顯示。
