CD16D1型電磁灶散熱風扇驅動電路圖

在電磁灶插電工作中時，絕緣層型雙極電子管(IGBT管)和整流器全橋等元器件，會造成高燒。為確保這種元器件安全性、靠譜地工作中，除安裝散熱器外，還務必加設風機強制性制冷、排風系統、排熱。普遍散熱風扇電源電路有兩大類。一類是可控于MCU單片機設計，另一類則不受MCU操縱，啟動即排風系統。

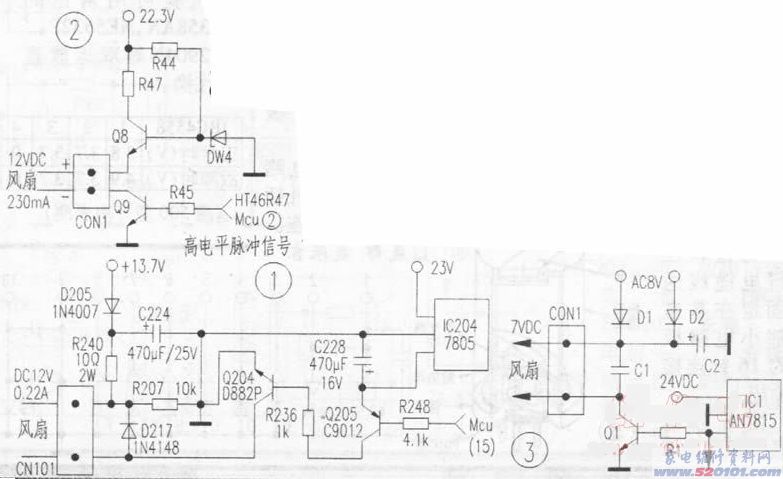

依據實體測繪工程的圖1、圖2屬第一類，在其中圖1為康寶CBC-15B型電磁灶風機驅動電路。接發售電按壓電源開關，無源蜂鳴器傳出“嘀”一響聲，MCU15腳便導出一個低電頻差分信號，經R248使Q205導通； 5V工作電壓經Q205的e—c極、R236，使Q204導通，風機電機得電而旋轉。相反，再按一下電源開關，MCU15腳導出高電平詠沖數據信號，Q205截至，風機因跳停而停轉。圖3為就越好BT-100A型電磁灶散熱風扇驅動電路，屬第二類，不會受到MCU操縱。只需把電磁灶插頭電源線接入電壓，經變電器降血壓，D1、D2整流器、C2過濾后的DC7V工作電壓便加進散熱風扇電機上，與此同時IC1導出的15V工作電壓經R1加進Q1基極，Q1導通，散熱風扇便馬上運行轉動工作中。相反，關閉程序，風機停轉。
圖2為松美CD16D1型電磁灶散熱風扇驅動電路圖(基本原理略)。
電磁灶散熱風扇停轉的常見故障經常發生，緣故多見為電機損壞或配電回道路上的開關三極管毀壞而致，用同規格型號元器件拆換便可。若電機損壞，可以用錄音機電機緊急代換。但要留意：(1)幾何圖形安裝規格、部位批準；(2)應用工作電壓相符合；(3)風扇葉片旋轉方位一致方能排風系統排熱。
