一臺格力空調7升天然氣熱水器(JSTD7)應用好

一臺格力空調7升天然氣熱水器(JSTD7)應用好多個月后，發生試壓后雖然有單脈沖火花放電，但只在試壓一瞬間燃一下，不可以不斷點燃也聽不見電磁閥吸合聲的常見故障狀況。若不斷開／關進水閥多次，有時候偶爾電磁閥又能吸合引燃并一切正常工作中。最開始猜疑電池電壓不足，但換電池后常見故障依然。從狀況看，有單脈沖火花放電，表明髙壓及諧振電路一切正常，常見故障應在電磁閥或其光耦電路上。很有可能緣故有：啟動線圈或維持線圈局部短路、電磁閥磁瓦磁抗壓強度變?nèi)酢㈤y心存卡滯狀況、光耦電路欠佳致使的啟動線圈或維持線圈電流量過小、啟動線圈加電時間過短或啟動線圈和維持線圈加電壓的時間不一致等。

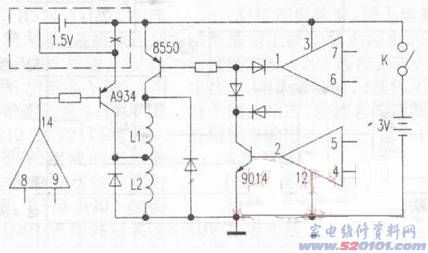

該設備未配工程圖紙，開啟電機控制盒發覺電路板上全部元器件均無型號(無絲印油墨)，操縱電子器件與大部分天然氣熱水器一樣為四電壓比較器LM339，評測電源電路見圖下。為了更好地分辨常見故障到底是在電磁閥或是在光耦電路上，選用外接3V工作電壓與此同時向啟動線圈和維持線圈獨立加電，加電多次電磁閥也只有有時候吸合一次，表明常見故障應在電磁閥上。檢驗啟動線圈阻值為6．2Ω，基本上在正常的范疇內，但維持線圈阻值為245Ω，其值與一般的500Ω上下相差甚遠。對于此事，若選用一般的修理方式則要新?lián)Q電磁閥或重繞線圈，但此方法很不便且成本增加。充分考慮電磁閥一旦吸合后都能正常的工作中，表明維持線圈還可應用，加上又無材料可查，此電磁閥阻值為245Ω是不是一切正常還不可以精確分辨。因此選用在啟動線圈上提高啟動工作電壓的方式，檢修獲得成功。將推動管A934的e極從原3V配電處斷掉(圖虛線條中打×處)，男焊二根電纜線收到一節1號充電電池兩邊，將充電電池置放于電熱水器右下邊的空閑室內空間。因為另加的充電電池只在電熱水器啟動一瞬間工作中，使用時間會較長，此托福機經這般檢修后已應用近些年，一切正常，維持線圈阻值仍未轉變。要留意的是，選用此方法檢修的電熱水器，啟動線圈推動管的額定電壓及抗壓值應該有充足容量，以防因其穿透而很有可能導致天然氣外泄。
