微波爐插電后開啟爐門爐燈就亮,輪盤旋轉,風機運行而顯示屏不亮

常見故障狀況：該微波爐插電后開啟爐門爐燈就亮，輪盤旋轉，風機運行而顯示屏不亮，全部功能按鍵均失效。
按常見故障狀況看，爐燈亮，輪盤及風機旋轉，該是微波爐處在加溫情況。那樣在爐門開啟的情形下微波爐工作中，將導致很多微波加熱外泄，那并不是開玩笑的!因而，害怕盲目調試。先開啟機殼，斷掉高壓變壓器初中級一端，隨后插電調試，精確測量通向高壓變壓器初中級的兩導線間工作電壓為零，表明微波爐盡管表層上看處在加溫情況，而事實上高壓變壓器并沒有插電，磁控管并沒有造成微波加熱，原先這就是一種錯覺。

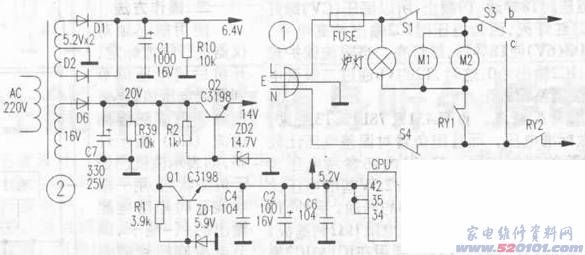

但怎么會造成以上常見故障狀況，難道說門電源開關移位造成神經功能紊亂?查各相關撥動開關無異常。取下任意應附原理圖開展剖析，相關一部分電源電路見圖1。在其中S1為第一門電源開關，S3為門監管電源開關，RY1為爐燈繼電器原理圖的動合按鈕開關，RY2為微波加熱繼電器原理圖的動合按鈕開關。s4為磁控管自校準隔離開關，平常處在接通部位。當微波爐爐門關掉并處在加溫情況時，S1接通，S3a-b接通，RY1、RY2吸合，220V電壓經保險絲管FUSE，S1、S3a—b、S4、RY2加至高壓變壓器初中級，與此同時，RY1接通，爐燈亮，風扇電機M1、輪盤電動機M2旋轉。爐門開啟后，S1斷掉，S3動觸點a看向c側，a-b斷掉，a—c接通，RY1接通，M1、M2及高壓變壓器均跳停停止工作，僅有爐燈因RY1接通而照亮。這時，若RY1斷掉，則220V開關電源將根據FUSE、爐燈、M1、M2、S3a—c、S4組成控制回路，因而，爐燈亮，M1、M2旋轉，導致微波爐已經加溫的錯覺。因?yàn)轱@示屏不亮，分辨常見故障存有于電腦控制板。

因?yàn)闊o(wú)表明，最先想起查驗電腦控制板上的開關電源一部分。拆下來該控制器，獨立在該變電器初中級兩邊再加上220V交流電流，精確測量次之級2組交流電流導出各自為5．2V×2和16V。因?yàn)閼?yīng)附原理圖無電腦控制板的詳盡電源電路，依據實體測繪工程出相關電源電路見圖2。插電情況下測得雙5．2V整流器導出端C1上的直流電壓為6.4V。16V繞阻經D6半波整流后的輸出電壓約20V，在其中一路經Q2、ZD2穩壓管獲得14V直流電壓做為控制器上爐燈操縱、微波加熱操縱和烤串操縱三只汽車?yán)^電器的驅動電源；另一路經Q1、ZD1穩壓管獲得5．2V直流電壓供CPU工作中。
精確測量Q2導出端為14V，一切正常。而Q1e極無工作電壓導出，測其b極亦無工作電壓，猜疑ZD1穿透短路故障或R1引路。在路精確測量ZD1無明顯短路故障，拆下來R1精確測量已引路。拆換R1，插電精確測量Q1e極工作電壓為5．2V，顯示器已經有一切正常表明。將微波爐各處分裝機還原后調試，常見故障清除。
