美的MC-PSY20D故障編碼
E01 短路（主感應器出現異常） E05 短路故障（散熱器感應器）
E02 短路故障（主感應器出現異常） E． E06高溫（散熱器感應器）
E03 高溫（主感應器出現異常） E07 低電壓維護（小于150V）
E04 短路（散熱器感應器） E08 高電壓維護（高過250V）
E01 過零檢驗電路
文件目錄
一、數碼顯示管表明故障編碼
①、E1、E2、E3代碼
②、E4、E5 、E6編碼
③、E7、E8代碼
二、通電沒反應
①、燒保險絲管
②、低電壓開關電源電路故障
③、直流高壓電源電路故障
④、校準電路故障
⑤、晶振電路電路故障
三、檢不上鍋、有警報聲
①、同歩電路故障
②、檢鍋電路故障
③、推動電路故障
④、電流量維護電路故障
四、不加溫、無警報聲
①、浪涌保護電路故障
②、18V低電壓維護電路故障
③、IGBT的髙壓維護電路故障
五、燒不沸水
①、電流量檢驗電路故障
②、炒鍋溫度測量電路故障
六、離心風機不轉
附則：
①、集成ic引腳數據測試全集
②、電路電路原理圖
美的MC-PSY20D電滋爐電路故障剖析
一、數碼顯示管表明故障編碼
故障剖析： 發生編碼故障，是因為炒鍋溫度測量電路；IGBT溫度檢測電路；過零檢驗電路；開關電源高壓低壓維護發生問題。 檢驗流程：
（一）、表明E1、E2、E3故障編碼 ①發生該故障是表明炒鍋溫度測量電路中的溫度傳感器發生問題（斷. 短路故障或電阻值轉變），因而大家可將故障范疇精準定位在炒鍋溫度測量電路及主控芯片IC上。在其中表明E1時，包含有炒鍋溫度測量電路和過零檢驗電路。 ②把炒鍋溫度傳感器插子從板上拔下來,用數字萬用表測量其電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐.因為溫度傳感器選用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低.在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器.通電調試一切正常,故障清除. ③假如溫度傳感器自身是好的，大家就可以把故障鎖住在后級電路上，就務必通電對電路開展解析了。用數字萬用表測量溫度傳感器的一端是不是有5V,主控芯片IC第25腳是不是有0.32V的電壓，假如電壓異常，大家就用萬用表電阻檔測量R6、R17、C5，測量CN2到主控芯片IC的25腳是不是通道，把有什么問題的元器件拆下來，換掉同樣型號的元器件。假如元器件一切正常，我們都可以把故障鎖住在IC上，把IC從板上卸下來，換掉同樣型號，同尺寸的IC，通電調試，一 切一切正常，故障清除。 ④假如測量到炒鍋溫度測量電路沒有問題，或是表明E1大家可明確故障點在過零檢驗電路。用數字萬用表測量主控芯片IC的第17腳是不是為0.56V電壓，要是沒有0.56V電壓，檢驗D300、D301、R308、R70、R71、C40、C11、Q4是否有毀壞,把損壞的元器件拆換，故障清除。假如電壓一切正常則表明過零檢驗電路工作中一切正常，問題很有可能出現在主控芯片IC的自身。拆換上同樣型號的IC后，通電調試一切正常，故障清除
（二）、E4、E5、E6編碼 ①發生該故障是表明IGBT溫度測量電路中的溫度傳感器發生問題（斷、短路故障或電阻值轉變），因而大家可將故障范疇精準定位在IGBT溫度測量電路及主控芯片IC上。 ②把IGBT溫度傳感器從板上焊出來,用數字萬用表測量其電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐.因為溫度傳感器選用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低.在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器.通電調試一切正常,故障清除. ③假如溫度傳感器自身是好的，大家就可以把故障鎖住在后級電路上，就務必通電對電路開展解析了。用數字萬用表測量溫度傳感器的一端是不是有5V，主控芯片IC第24 腳是不是有0.58V的電壓，假如電壓一切正常，我們可以把故障鎖住在主控芯片IC上。假如電壓異常，大家用萬用表電阻檔測量R9、R23、C6，測量CN3到主控芯片IC的24腳是不是通道，把有什么問題的元器件拆下來，換掉同樣型號的元器件。假如元器件一切正常，我們都可以把故障鎖住在IC上把IC從板上卸下來，換掉同樣型號，同尺寸的IC，通電調試，一 切一切正常，故障清除。
（三）、E7、E8編碼 故障剖析： 發生該故障是表明電壓檢驗電路發生問題（開關電源高壓低壓維護），因而大家可將故障范疇精準定位在開關電源高壓低壓維護電路及主控芯片IC上。 檢驗流程： ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如查驗以上的電壓是常規的，那麼就務必通電對電路開展剖析。在一切正常業務時，主IC第23腳的電壓為3.73V上下。假如電壓一切正常，但故障仍然存有，就表明主IC早已毀壞。假如電壓異常，大家用數字萬用表檢驗R38，R8，R18阻值是不是一切正常；檢驗C29、C4是不是有走電、穿透等狀況。以上元器件只需在其中一個發生問題便會造成電壓維護電路姿勢，把毀壞的元器件卸下來，換掉好的同尺寸的元器件，啟動一切正常，故障清除。假如以上元器件全是完好無損的，而故障仍然存有，則表明也是主控芯片IC自身毀壞。換掉好的同尺寸的主控芯片IC，啟動一切正常，故障清除。 [Page]
二、通電無反映
故障剖析： 開啟外殼，查驗保險絲管是不是燒毀，如果有燒保險絲管，按照燒保險絲管開展檢驗。假如商業保險完好無損管，接好開關電源，用數字萬用表測量三端穩壓器7805的導出腳是不是有 5V的電壓導出。要是沒有此電壓導出，則表明故障很有可能發生開關電源配電一部分。假如測量7805有 5V電壓導出，可以用數字萬用表測量主集成ic的第8腳電壓，假如測量的電壓是0V，則表明該故障很有可能由校準電路造成。假如測量的第8腳電壓為 5V，表明校準電路一切正常，故障極有可能在晶振電路電路。
查驗流程： （一）、燒保險絲管 ①因為此故障較為嚴重，一般含有其他的緣故一起發生，如IGBT。整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻通電調試，不然會再造成燒保險絲管。用萬用表查驗IGBT，整流橋堆是不是穿透，把毀壞元器件卸下來，換掉同樣型號的元器件。再用萬用表去查驗D21，R12，測量這兩個元器件時務必卸下來才可以開展精確性的測量，把損壞的元器件拆換。 ②大家先短路三極管Q6的基極和發射極，這時不可以接電磁線圈盤。通電測量電阻器R59是不是有0.32V以內的電壓，假如電壓恰當，把三極管Q6的短路處斷掉，接發布盤，通電調試一切正常，故障就可以清除。 ③假如測量得R59的電壓與0.32V誤差很大，那大家就需要到同歩電路和推動電路開展查驗。假如以上2個電路也沒有發現問題，那大家就需要對震蕩電路開展檢測了。在這兒最先要表明一點：在電滋爐能正常的業務時，決不能數字萬用表對震蕩電路開展電壓測量。由于數字萬用表自身具備一定的影響性，非常容易對震蕩電路造成影響，進而會使IGBT損壞。在這個電路中大家選用電阻器法來查驗，首行大家測量IC2-LM339的8、9、14腳的對地阻值是不是一切正常（詳盡的電阻值請參考后邊的數據信息測試大全），假如測量到的電阻值異常，大家就需要查驗R46、R45、R33、D8-D11是不是有毀壞，把損壞的元器件拆換，隨后再按第2步的方式 去做。假如以上元器件都一切正常，在其他方式都用用過的情形下，我們可以試著拆換IC2--LM339。
（二）、低電壓開關電源電路故障
①低電壓關鍵就是指：18V、12V、5V這三組開關電源。在其中的5V開關電源是給主控芯片IC配電的，如果該電壓發生問題便會發生通電不啟動的故障沒有5V電壓導出。測量7805是不是有5V的電壓導出，要是沒有，大家再測量7805是不是有14V的電壓鍵入，如果有，查驗C36，EC16，EC12，D12是不是毀壞，把損壞的元器件拆換。假如以上的元器件沒有問題，就表明IC4--7805壞，拆換后故障清除。假如7805沒有電壓鍵入，再測變電器是不是有電壓導出，要是沒有便是變電器損已壞，把毀壞的變電器拆換后調試一切正常，故障清除。 ②沒有12V電壓導出。測D13是不是有27V電壓導出到Q11的集電結。如果有，而Q11沒有12V的電壓導出，查驗Q11，R64，EC11，Z3，D13是不是有毀壞，將受損的元器件更新后故障清除。假如Q11沒有電壓鍵入，那大家再測變電器是不是有導出，要是沒有就表明變電器已壞，把壞的變壓器拆換，故障可清除。
③沒有18V電壓導出。測量D14是不是有29V電壓導出到Q10的集電結，如果有而Q10沒有18V的電壓導出，請查驗C38，EC10，EC13，Q10，Z7，D14，R62是不是有毀壞，將受損的元器件拆換，故障可清除。假如Q10沒有電壓鍵入，再測量變電器是不是有電壓導出，要是沒有導出就表明變電器已壞，有電壓導出便是D14已壞，把毀壞的元器件拆換，故障就可以清除。 （三）、直流高壓電源電路故障 通電測量是否有220V的交流電流鍵入，沒有就表明電源插頭已短路，拆換同尺寸的電源插頭。再測量變電器的初中級是不是有220V/AC的電壓鍵入，假如鍵入一切正常，而導出的電壓異常，就表明變電器早已毀壞，把損壞的元器件拆換，故障可清除。 （四）、校準電路故障 大家先通電測量主控芯片IC的8腳電壓，恰當數值5V。假如測量的電壓為0V，則表明校準電路沒有工作，查驗是不是有5V的電壓鍵入Q3的集電結，要是沒有到5V開關電源請查驗開關電源電路。如果有5V電壓而主控芯片IC第8腳或是為0V。我們在關閉電源的情形下先清除元器件的問題，用萬用表對Q3、R16、R61、R4、C7、Z1開展查驗，以上元器件有毀壞的時候會造成校準電路異常工作中，導致不啟動的故障，將受損的元器件更新后，故障清除。假如以上元器件沒有毀壞，8腳的電壓又恰當，我們都可以明確為主導控IC壞，拆換同樣型號的主控芯片IC，故障清除。 （五）、晶振電路電路故障 查驗電容器C2、C3是不是穿透狀況，假如這兩個電容器發生問題便會造成異常工作中，假如以上電容器一切正常，再將晶振電路（4M）卸下來，換掉新的同尺寸的晶振電路通電調試，如果是晶振電路自身毀壞，則換掉好的晶振電路后故障清除。假如依然不可以啟動，則只有是主控芯片IC壞，拆換同規格型號主控芯片IC，通電調試故障清除。 [Page]
三、檢不上鍋。有警報聲
故障剖析： 發生該故障所涉及到電路有同歩電路、檢鍋電路、推動電路、過電流保護電路。理應用數字萬用表根據測量關鍵環節電壓來分辨故障所處在的電路，尋找對應的故障一部分可以按以下狀況開展維修。 查驗流程： （一）、同歩電路故障 ①大家通電對電路板開展剖析，在休眠的情形下，用萬用表測量IC2的第13腳的電壓是不是為一個高電平，因為13腳沒有下拉開關電源，只和PWM信號相連，因此測量到的高電平僅有1V上下。假如測量到的電壓為低電頻，大家再測量IC2的10、11腳的電壓是不是一切正常（10腳：2.42V，11腳：2.82V），假如測量到的電壓異常，大家再用萬用表查驗R35、R36、R37、R7、C16、C17、D19是不是有毀壞，把損壞的元器件拆換新的同樣型號的元器件。故障可清除。 ②假如測量到IC2的10-11腳的電壓一切正常，而13腳導出的電壓或是為低電頻，以上電壓一切正常，大家就可以明確IC2-LM339早已毀壞，拆換后故障可清除。 （二）、檢鍋電路故障 ①先查驗炒鍋直徑是不是與規定一致，請使用MD專用型炒鍋，查驗2個接線端子排是不是松脫。 ②查驗檢鍋電路的R13是不是引路，在休眠的情形下測量IC2的第4、5腳的電壓，4腳是不是超過5腳，要不是，請到同歩電路中查驗。如果是，測量IC2的2腳是不是有一低電頻，如果是高電平，表明IC2已壞，拆換后調試一切正常，故障清除。 ③假如IC2的2腳電壓為低電頻，而故障沒有清除，這時故障就會有二種概率了，一種是IC2-LM339壞，另一種便是主IC壞，大家就需要分辨故障點的部位，把J11卸下來，測量主IC的18腳的電壓是不是為高電平，如果是，就表明IC2-LM339已壞，假如測量到的電壓為低電平，就表明主IC早已損壞，把以上的電子器件拆換，故障可排除。 （三）、光耦電路故障 ①大家先通電對光耦電路開展電壓剖析，用萬用表測量Q9的集電結是不是有18V開關電源，要是沒有，請查驗電路。如果有，請測量IC3-LM339的第9、11腳，這兩個腳是光耦電路上2個電壓比較器的參照電壓有一數值（第9腳2.2V,第11腳比9腳高0.4V以內的電壓）它與前面震蕩拿過來的差分信號來做比較，其較為結果贈給Q8與Q92個三極管的基極作推動數據信號。 ②假如9腳的電壓異常，請查驗Q8、Q9、R34、R55、R59、R48、R53、D2，把存在的問題的電子器件柝出來，換掉同樣型號的電子器件。假如9腳的電壓或是異常，表明Z5的主要參數早已產生變化，拆換后通電調試一切正常，故障就可以排除。 ③假如在以上的流程中未能解決困難，大家就測量IC3的8-14腳的對地阻值是不是一切正常（其阻值請從后的數據信息測試大全中搜索），假如測量到的阻值異常，在第2步中又排除了周邊元器件的問題，大家就可以分辨IC3-LM339早已損壞，拆換IC3，通電調試一切正常，故障排除。 （四）、過流保護電路故障 大家先通電對電源電路開展剖析。用數字萬用表測量Z2的負級電壓是不是為1.2V，假如測量到的電壓異常，再測量Q5的基極電壓是不是為低電平，假如為高電平，請查驗電流檢測電路，假如測量到的電壓為低電平，請查驗Q5、R43、D16、Z6、C22是不是有損壞，把損壞的電子器件拆換，通電調試一切正常，故障排除。
四、不加溫、無警報聲
故障剖析： 發生該故障所涉及到的電源電路有浪涌保護電路，18V低電壓維護電源電路，IGBT的髙壓維護電源電路，下邊詳細介紹其檢修方式。 查驗流程： （一）、浪涌保護電源電路故障 ①發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到損壞，維護電源電路會導出一個低電平使IGBT停止工作，當浪涌保護器之后電源電路會全自動恢復過來 ②要是沒有浪涌保護器影響而發生維護，先通電測量IC3電壓比較器LM339的第2腳是不是為高電平，如果是低電平則表明有啟動（這一腳與18V低電壓維護電源電路的導出腳接在一起，這兒是排除18V低電壓維護電源電路故障所做的剖析），測量IC3的4、5腳的電壓是不是一切正常（4腳：8.02V，5腳：10V），假如測量到的電壓異常，請查驗R39、R2、R27、C30是不是損壞，把有損壞的電子器件拆換。通電調試一切正常，故障排除。 ③假如測量到IC3的4、5腳的電壓都一切正常，而2腳導出的是低電平，因而可以確認是IC3損壞，拆換后故障排除。假如LM339的第2腳為高平電壓很低，僅有0.6V，再測量主IC的19腳電壓是不是為0V，如果是，就表明主IC早已損壞，拆換推新的主控芯片IC，故障可排除。 （二）、18V低電壓維護電源電路故障 ①發生18V開關電源過低的情況下，為了更好地維護IGBT不會受到損壞，維護電源電路會導出一低電平，使IGBT停止工作。當18V開關電源一切正常后電源電路會全自動恢復過來。 ②假如18V開關電源發生維護，先測量IC3電壓比較器 LM339的第1腳導出能否為低電平（這一腳與浪涌保護電源電路的導出腳接在一起，這兒是排除浪涌保護電源電路故障所做的剖析）。如果是低電平則表明維護電源電路已姿勢，再測量IC3的6、7腳的電壓是不是一切正常（6腳：10V，7腳：17.26V），假如電壓異常，請查驗R28，R21，R63，R15，Z4（10V穩壓管）。對異常的電子器件開展拆換，假如拆換備好的電子器件后故障消退，則表明是電子器件自身產品質量問題。 ③假如以上測量到IC3的6、7腳的電壓一切正常，而1腳導出的是低電平，這時大家就可以明確是IC3-LM339早已損壞，拆換后故障排除。假如LM339的第1腳為高平電壓很低，僅有0.6V，再測量主IC的19腳電壓是不是為0V，如果是，就表明主IC早已損壞，拆換推新的主控芯片IC，故障可排除。 （三）、IGBT的髙壓維護 當IGBT的C極電壓高過1135V時，維護電源電路會姿勢。這時IGBT會終止功率。用數字萬用表測量IC2電壓比較器LM339的第1腳是不是為低電平。如果是低電平，表明維護電源電路已姿勢。大家再測量IC2的6、7腳的電壓，6腳的電壓是不是低于7腳的電壓，要不是，請查驗R51、R56、R42、R20、C18、C31是不是有什么問題。把異常的電子器件拆換，故障可排除，假如以上測量到的電壓一切正常，而1腳導出的或是低電平，就表明電壓比較器IC2--LM339早已損壞。拆換后故障排除。[Page]
五、燒不沸水
故障剖析： 當電流檢測電路導出一個不正確的高電壓數據信號給主IC時，主IC會依據這一數據信號來調整PWM的數據信號導出，將功率減少。進而發生燒不沸水狀況。當炒鍋溫度感應器磁感應不上溫度或溫度傳感器指數產生變化時，也會發生燒不沸水。例如炒鍋的氣溫是70度，而溫度感應器磁感應到的溫度卻做到了100度，這一數據信號使到主IC操縱了PWM信號的導出，進而發生燒不沸水的狀況。當應用的炒鍋并不是美的的專用型炒鍋時，出會發生燒不沸水狀況。 （一）、電流檢測電路故障 檢驗流程 ①大家先通電對電源電路開展解析了。用數字萬用表測量主控芯片IC第26腳的電壓是不是有0.46V的電壓。如果有，就表明過流保護電路沒有姿勢，大家再查驗電壓互感器CT1是不是一切正常，假如一切正常，這時我們可以明確是主IC已壞。假如電壓異常，大家再查驗D2-D7、R5、R24、VR1、R30、R31、CT1是不是有損壞，把損壞的電子器件拆換，故障排除。假如以上電子器件沒有損壞，電壓又一切正常，我們可以明確是主控芯片IC壞，拆換后通電調試一切正常，故障排除。 （二）、炒鍋溫度測量電源電路故障 詳盡的常規檢查方式請參照炒鍋溫度維修步驟。此外，要留意電滋爐對不一樣材的炒鍋，其加溫的輸出功率全是不一樣的，大家只需拆換上美的專用型的炒鍋，故障可排除。 六、離心風機不轉 故障剖析： 發生該故障是表明離心風機光耦電路或是是離心風機自身發生問題，因而大家可將故障范疇精準定位在離心風機光耦電路，離心風機自身和主控芯片IC上。 查驗流程： ①在有標準的情形下,將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，開機運行，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，拆換離心風機后，故障可排除。 ②假如換掉新的離心風機后，故障沒有排除，就需要通電對線路板開展通電維修，最先測量是否有12V的推動電壓，要是沒有請查驗電路。如果有12V，這時大家就務必充分考慮主控芯片IC的28腳是不是有高電平導出，如果有高電平數據信號導出，而故障沒有排除，大家就需要對Q1、Q2、R11、R3、D1開展查驗，找到損壞的元器件，將損壞的元件拆換，故障可排除。假如主IC沒有高平數據信號導出，則表明主控芯片IC有什么問題，拆換同樣型號的IC，故障就可以排除。 要是沒有，我們可以明確是無源蜂鳴器已壞，將蜂鳴器柝出來，換掉一個好的無源蜂鳴器啟動，蜂鳴聲一切正常。故障排除。假如測量到主IC的21腳電壓沒有轉變，就表明主IC早已損壞，拆換推新的IC，通電調試一切正常，故障排除。

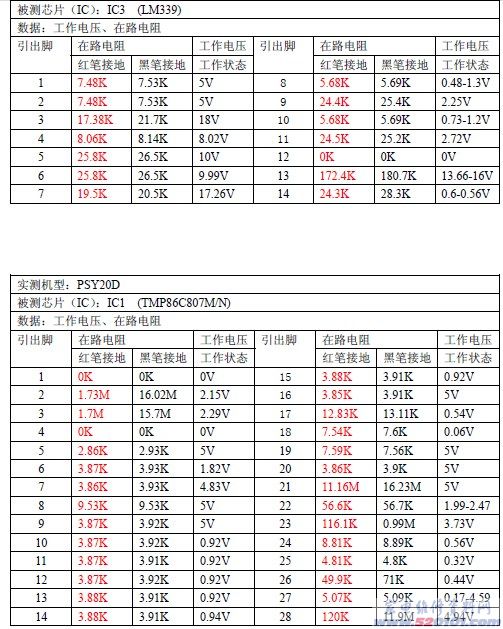

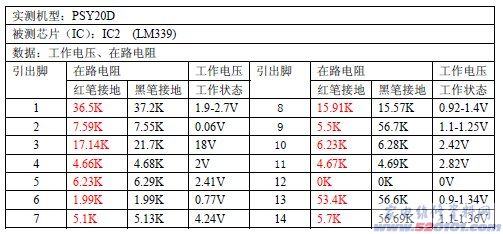

美的MC-PSY20D磁爐數據測試表

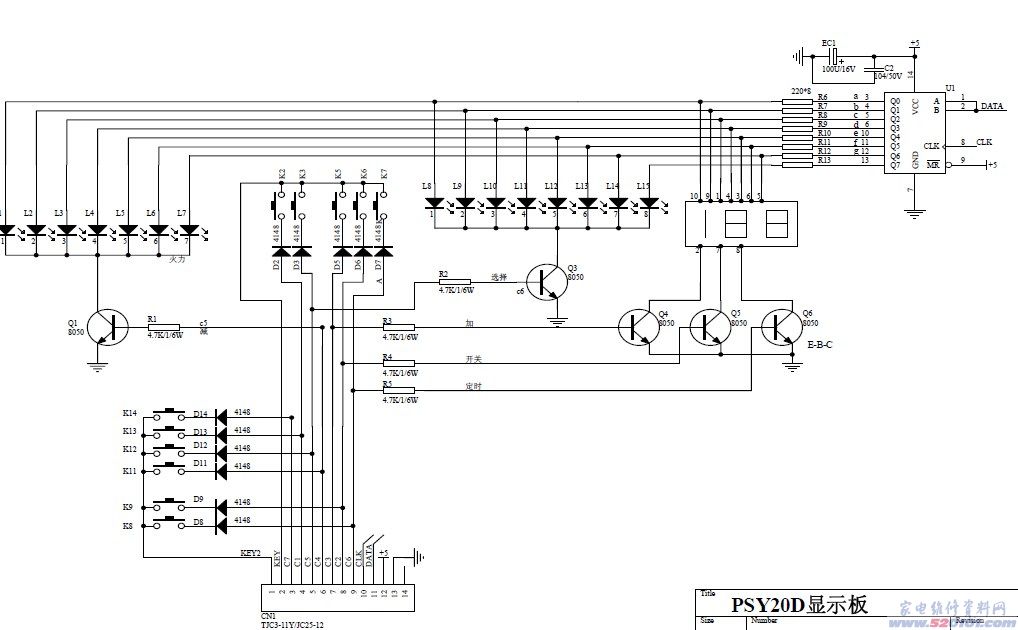

美的MC-PSY20D電磁爐原理圖
