上海市產紅心牌CFXB40

上海市產紅心牌CFXB40-DS15型電飯煲選用全智能開展操縱，為有利于檢修，小編依據實體測繪工程出該設備的電電路原理圖(見圖1、圖2所顯示)，僅供參考。

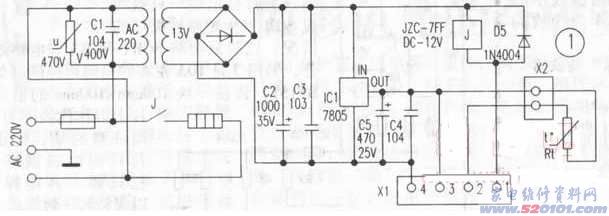

圖1為開關電源一部分，裝于電飯煲底端，RT為溫度感應器，用以檢驗電飯煲發熱器的溫度。

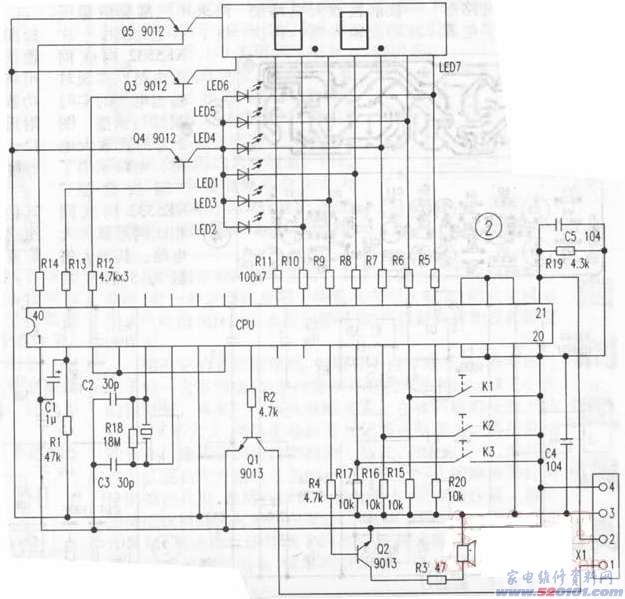

圖2為CPU控制板，安裝于電飯煲的控制板上。圖中各LED指示燈及輕觸開關的功效各自如下所示：
LED1：做飯指示；LED2：快煮指示；LED3：熬粥指示；LED4：燜燒指示；LED5：蒸制指示；LED6：保溫指示；K1：作用選擇鍵；K2：關／保溫鍵；K3：按時鍵。
