九陽JYC

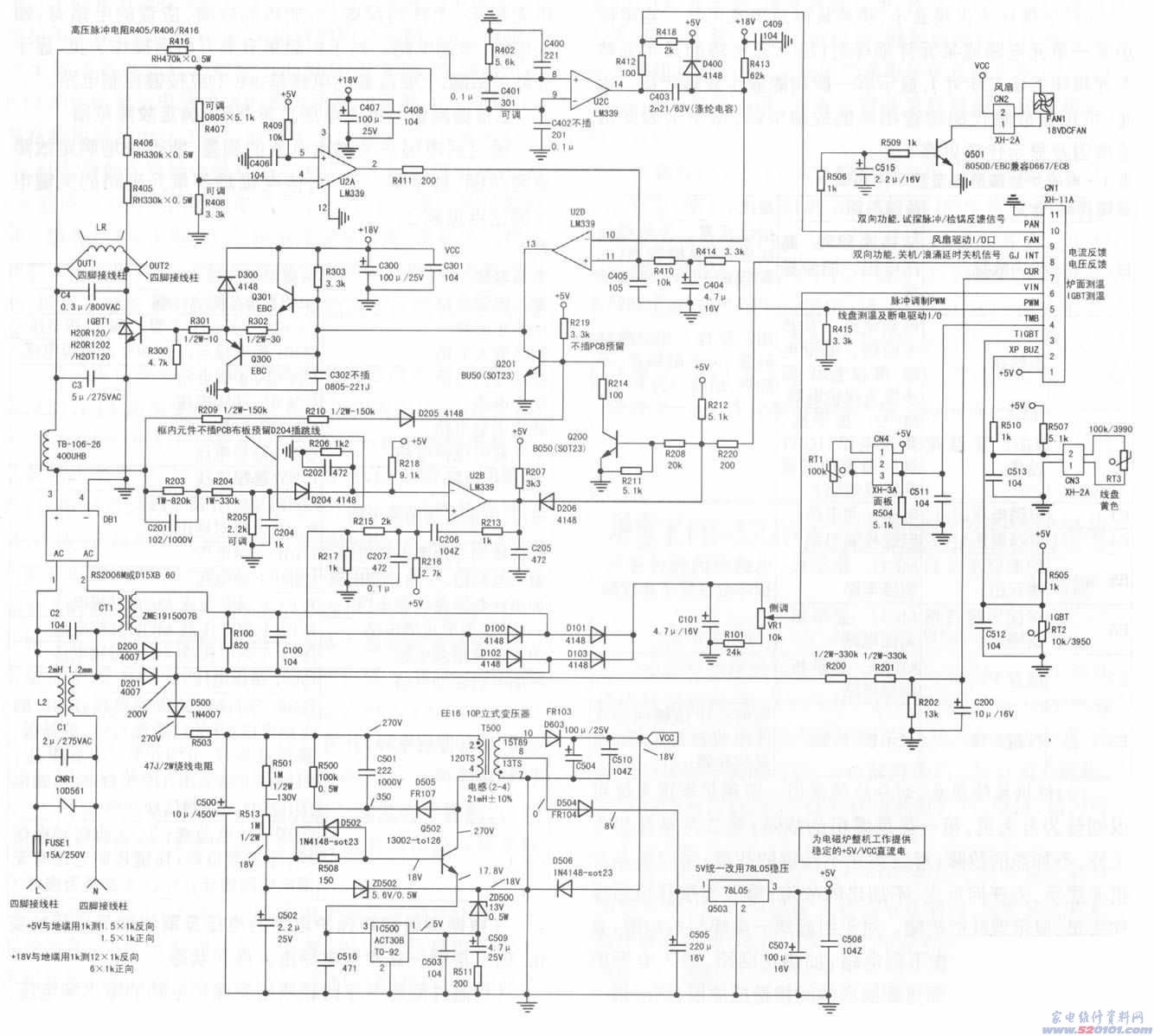

九陽JYC-21CS3型電腦自動控制系統烹制電磁爐，整體電路見圖1。整機電路由開關電源電路、加溫主控制回路、推動變大電路、脈沖寬度調制電路、同歩追蹤與震蕩電路、炒鍋檢測電路、電流量檢測與輸出功率調節電路、IGBT管溫度檢測電路、爐腔溫度檢測電路、加溫線盤溫度檢測電路、電壓浪涌保護器檢測電路、電流量浪涌保護器檢測電路、反壓檢測電路、鍵入電力網電壓過、欠壓保護檢測電路、通電延遲保護電路、風機推動電路、長期沒有人實際操作防空燒保護電路、MCU等構成。電磁爐電路各有千秋，別的學術期刊上多有解讀，這里不會再多述。文中關鍵解讀該設備的維修方法與故障案例。
維修方法
1．依據故障特點，分辨故障范疇

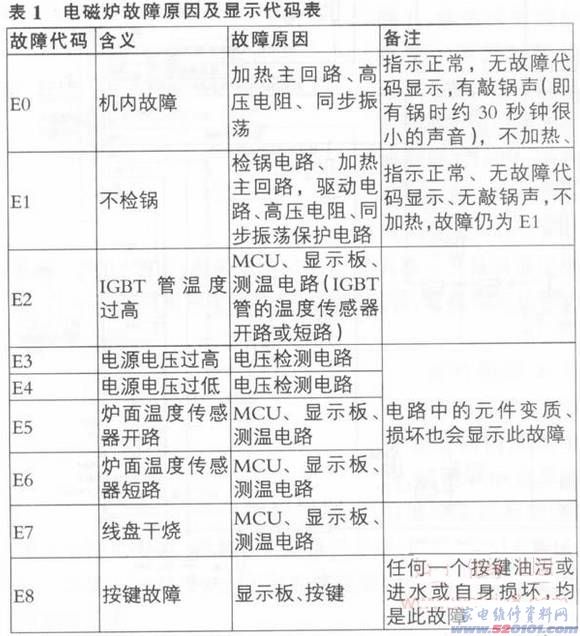

(1)根據故障編碼表明，確立故障緣故及電路當電磁爐某一單元電路或某元器件毀壞時(除開關電源電路和表明電路自身毀壞不顯示外)，顯示器一般均能表明故障編碼。因而，可依據故障編碼查驗有關的故障電路，普遍電磁爐故障緣故及表明編碼見表1。

(2)依據故障狀況，區劃故障范疇電磁爐主要表現大致可以劃定為五大類：第一類是爆機的故障；第二類是啟動不工作中，不加溫的故障；第三類是不檢鍋的故障；第四類是啟動無表明、無一切反映、不加溫的故障；第五類是開機后實際操作失效，表明錯亂的故障。針對造成第一類爆機的故障，立即產生的因素可應查以下電路：加溫主控制回路、鍵入開關電源電路、推動變大電路。而更多方面的間接性導致緣故，則應進一步深查是哪一路保護電路自身毀壞、失效造成的，應查以下電路：電壓浪涌保護器檢測電路、電流量浪涌保護器檢測電路、反壓檢測電路、鍵入電力網電壓過欠壓保護檢測電路、通電延遲保護電路、IGBT管溫度檢測電路、電流量檢測與輸出功率調節電路及其同歩電路。針對第二類啟動不工作中、不加溫的故障，絕大部分是由于保護電路自身有什么問題，導致誤保護或極少數別的工作中電路異常，使電磁爐處在休眠不加溫情況，這類故障應查的電路有：IGBT管溫度檢測電路、爐腔溫度檢測電路、加溫線盤溫度檢測電路、電壓浪涌保護器檢測電路、電流量浪涌保護器檢測電路、反壓檢測電路、鍵入電力網電壓過欠壓保護檢測電路、通電延遲保護電路、長期沒有人實際操作防空燒保護電路及同歩追蹤與震蕩電路、推動變大電路、脈沖寬度調制電路。針對造成第三類不檢鍋的故障，應檢查鍋電路。針對造成第四類啟動無表明、無一切反映、不加溫的故障，應查的電路有：鍵入電路、開關電源電路。針對造成第五類開機后實際操作失效、表明錯亂的故障，關鍵應查的電路是：MCU或功能鍵操縱電路。
2．依據精確測量關鍵環節電壓一切正常是否，明確故障范疇

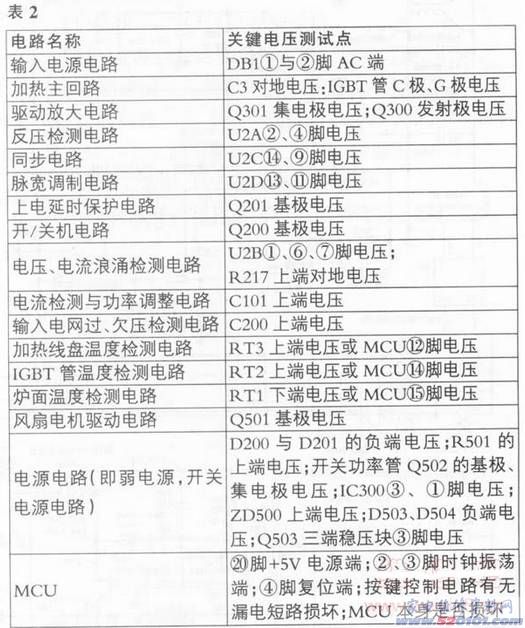

根據對電磁爐關鍵環節電壓的精確測量，能飛快地明確故障緣故范疇，乃至某一元器件，該電磁爐各模塊電路的重要電壓測試用例貝，表2。


3．依據精確測量旋轉保護電路的電壓及抽樣數據信號電壓的改變．明確是哪一路檢測電路進到保護情況
(1)根據精確測量電壓電壓比較器檢測保護電路的輸入輸出端電壓，可明確該電路是不是進到保護情況。當電磁爐因種種原因造成故障時，會導出轉變的抽樣電壓到電壓電壓比較器的鍵入端，而且根據電壓電壓比較器較為后導出低電頻或高電平的旋轉電壓。假如哪一個電壓電壓比較器檢測電路的輸入輸出端導出了旋轉電壓，則是該檢測保護電路造成了保護。
(2)根據精確測量保護電路的抽樣數據信號電壓，明確是哪一路造成的保護。假如電磁爐某一保護電路的抽樣數據信號電壓發生了顯著的轉變，則是該保護電路造成了保護。
(3)根據精確測量防護二極管兩邊電壓轉變，可分辨是不是造成保護。假如電磁爐保護電路中的二極管由截至變成關斷，或由導通變成截至，則該有關電路已造成了保護。
(4)根據精確測量檢測保護電路三極管的運行狀態。明確能否進到保護。由三極管構成的故障檢測保護電路，在電磁爐一切正常業務時，大部分工作中于截至情況，檢測到故障時變成關斷情況，只需三極管的運行狀態發生了轉變，就可以表明該電路進入了保護情況。
(5)根據精確測量MCU保護檢測鍵入端電壓的轉變，分辨是某一保護電路造成的保護。假如電磁爐因種種原因或某一保護檢測電路自身毀壞造成故障，便會使MCU保護檢測鍵入端電壓產生突出的轉變，假如沒有一切正常的額定值范疇內(而且MCU從休眠操縱端會導出待機操縱電壓)，則，可分辨是該保護檢測電路造成了保護。
根據以上方式檢測，可盡早地明確故障緣故和范疇，保證心里有數，對癥治療維修。
4．依據不一樣的故障狀況，采用不一樣的維護保養方式
針對第一類爆機故障，因機內短路故障比較嚴重，宜選用電阻器、電流量測量方法維修。針對第二類插電不加溫的故障，宜選用電壓、電阻測量法及數字示波器檢測法開展維修。針對第三類不檢鍋故障，應選用數字示波器、電壓測量方法開展維修。針對第四類插電后無表明，無一切反映、不加溫故障，應選用電壓、電阻器法開展維修。針對第五類開機后實際操作按鍵失靈、表明錯亂故障，應采用精確測量電壓、電阻器和比照、代用法開展維修。針對交叉式電路造成的好幾個故障，應采用電壓、電阻器、數字示波器法等靜、動態性多種多樣方式更替開展維修。
