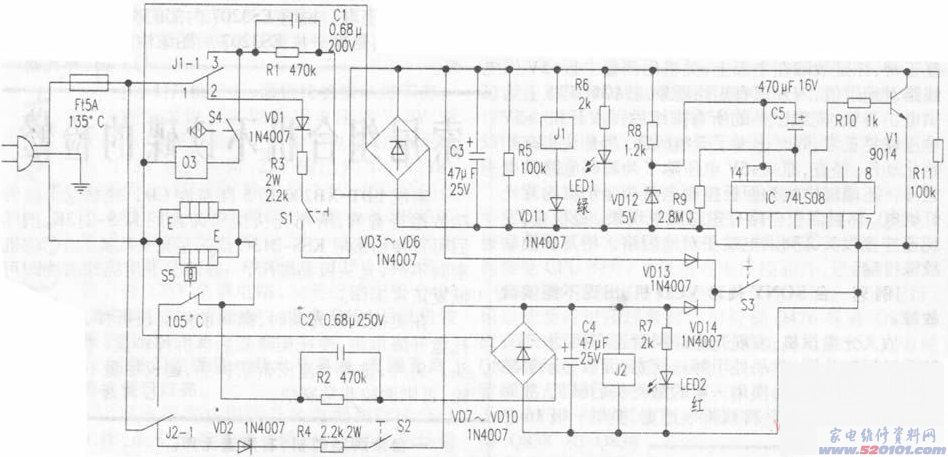

該型消毒碗柜的控制回路比較獨特，按實體測繪工程電源電路如圖下所顯示(圖中元器件識別碼為小編所加)。其原理如下所示：插上開關電源，AC220工作電壓一路經溫度斷路器．送往J1、J2兩汽車繼電器的常閉點J1—1、J2—1，又經VD1、VD2整流器，R3、R4過流保護，各自送往兩輕觸開關S1、S2。另一路直送VD3-VD6、VD7-VD10兩整流橋的一輸入端。當必須臭氧殺菌時，關掉臭氧消毒柜門，S4接入，這時按住S1，經VD1半波整流，R3過流保護的脈沖直流電壓，經S1送往J1，這時J1吸合。J1的動接觸點l與常開觸點3合閉，臭氧發生器得電工作中。此外，經J1的常開觸點3的AC220V工作電壓，經C1、R1阻容降壓后，送往VD3-VD6整流橋整流器C3過濾后，產生DC12V工作電壓，送至J1兩邊，進行J1鎖緊，使臭氧發生器再次得電工作中，這時LED1照亮。
在其中IC(型號規格已被擦去)經剖析應是2鍵入四與門電路(74LS08)，與C5、R9組成電子定時器，R8、VD12產生DC5V工作電壓為IC配電。當臭氧發生器工作中一定的時間后，IC112腳因按時電容器C5充斥著電而呈低電頻時，11腳導出高電平，經R10使V1飽和狀態關斷，短路故障J1兩直流電壓，J1釋放出來，其接觸點J1-1的1、3斷掉，臭氧發生器跳停，停止工作。
下一層的紅外線石英石加熱管高溫消毒原理，與臭氧殺菌差不多，不會再贅述。
圖中Ft是溫度斷路器，當高溫消毒無法控制，溫度超出135℃時全自動融斷，具有保障功效。S5是雙金屬電源開關，時下層高溫消毒超出105℃時全自動斷掉，斷開下一層高溫消毒控制回路開關電源，紅外線石英石加熱管終止發燙。這時，須待降溫后，重按S2才可恢復工作。S3是“終止”輕觸開關，當按住S3時，J1、J2兩直流電壓(DC12V)經VD13、VD14與此同時短路故障，J1、J2與此同時跳停停止工作，全部消毒碗柜處在待饑情況。
維修例舉：插上開關電源，按S1、S2無反映。
拔出來小線路板，形象化發覺線路板污跡，有部分銅泊已燒蝕。經清冼并連好銅箔后或是無反映，猜疑運行電源電路有什么問題，拆換S1、S2或是一樣，深查發覺VD3-VD6、VD7-VD10兩整流橋中都各有一只二極管短路故障，拆換后一切恢復過來。
