九陽JYDZ

九陽JYDZ-9型神機妙算豆漿機，又被稱為全智能“會講話”的豆漿機。集智能化控制技術系統、香醇造紙技術性、延煮不粘技術于一體。
(一)原理

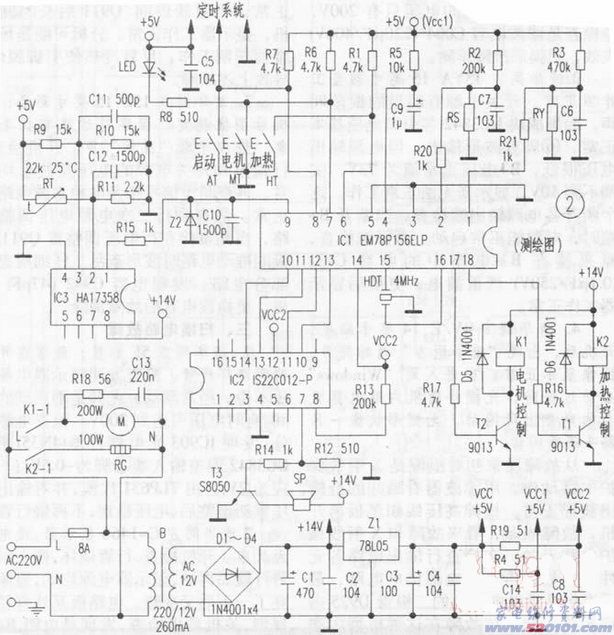

該設備由穩壓電源電路、全智能控制回路、視頻語音電源電路、溫度測量電源電路、電機和加熱管電路所構成。實體測繪工程電源電路如下圖2所顯示。
接入主機電源后220V溝通交流電壓經降壓變壓器B降血壓，經D1～D4橋式整流，C1、C2過濾后得 14V直流電壓，給汽車繼電器K1、K2及T1、T2控制回路和電子器件IC3(HA17358)及其音響喇叭SP配電。 14V開關電源再經過Z1(78L05)三端穩壓管塊及C3、C4過濾得 5V(VCC)平穩工作電壓。 5V電壓經指示燈LED、功率電阻R8接IC1(CPUEM78P156ELP)⑦腳，使顯示燈照亮閃光。5V還各自經R4、R19過流保護后輸出VCC1、VCC2，給CPU(IC1)和語音識別芯片IC2(IS22CC012-P)配電；還根據R5給C9電池充電。使CPU④腳低電平校準。15、16腳外接HDT晶振電路(4MHz)造成4MHz震蕩鐘表，這時整體處在待命狀態。
工作中時按運行鍵(或接好開關電源1分鐘內無其他功能鍵鍵入，也會實行自動式工作中程序流程)。最先．IC2⑦腳輸出視頻語音數據信號，經T3光耦電路變大，音響喇叭SP傳出“叮咚叮咚，感謝來到九陽豆漿機!”。IC1檢驗到沒有水時，IC2⑦腳就輸出語音提示：“請放水!”。當水位線一切正常時，其18腳就輸出高電平，使T1飽和狀態關斷，K2得電吸合，加熱管開展加熱。當溫度加熱至82℃時，語音提示：“從現在起磨漿。”這時，因為溫度感應器RT的功效，使IC3①腳、IC1⑨腳變成低電平，IC117腳輸出高電平，T2飽和狀態關斷，K1吸合，電機逐漸高速運轉磨漿。電機工作中15秒左右后，IC117腳輸出低電平，T2截至，K1釋放出來，電機轉停IC118腳輸出高電平，T1飽和狀態關斷，K2吸合，加熱管得電加熱15秒左右。隨后電機重上作15秒左右，終止后再加熱15分鐘。電機總計工作中5次能不斷加熱，一直加熱至豆槳燒開不斷防堵延煮5分鐘，IC117、18腳均輸出低電平，延煮完畢。IC27腳輸出視頻語音數據信號，告之：“叮咚叮咚，豆槳已熟，請飲刷。”實行自動式程序流程完畢。
當必須獨立實行加熱程序流程時，接入主機電源后一聲“叮咚叮咚，感謝來到九陽豆漿機!”，然后按加熱鍵，再按一下起動鍵，若IC1檢驗到②腳為高電平(即沒有水)，語音提示：“請放水!”；若檢驗到②腳低電平(即存水)，IC118腳就輸出高電平，T1飽和狀態關斷，K2吸合，加熱管得電加熱。實行加熱程序流程。延煮防堵操縱與自動式程序流程同樣，不會再贅述。當加熱程序流程結束后，Ic118腳就輸出低電平，T1截至，K2釋放出來，加熱管終止加熱。視頻語音告之：“叮咚叮咚，豆槳已熟。請食用。”
當必須獨立實行磨漿工作中程序流程時，接入主機電源后一聲“叮咚叮咚，感謝來到九陽豆漿機!”，然后按電機鍵，再按一下起動鍵，語音提示：“從現在起磨漿”。若IC1檢驗到②腳高電平(沒有水)時，語音提示：“請放水!”；當檢驗到②腳低電平(存水)時，IC117腳輸出高電平，T2飽和狀態關斷，K1得電吸合，電機得電轉動，實行磨漿程序流程。工作中進行，全自動關機。
(二)作用電源電路
1．防沒有水空燒作用。當器皿內規定或水流量小于水量線時，即浸水不上溫度控制管的機殼時(即RS為無窮)，IC1②腳為高電平，IC27腳就輸出語音提示：“請放水!”并全自動終止加熱，避免沒有水空燒。當器皿內水流量到達水位線線時(即水流量浸到溫度控制管機殼時)。IC1②腳為低電平，18腳輸出高電平，T1飽和狀態關斷，汽車繼電器K2吸合，加熱管一切正常加熱。
2．防漿沫外溢作用。當豆槳燒開泡沫塑料往上溢時。防堵檢驗攝像頭RY觸碰到泡沫塑料漿體，使IC1①腳由高電平變成低電平，18腳輸出低電平，T1截至，汽車繼電器K2釋放出來，加熱管不加熱；當漿沫下降，使①腳由低電平變成高電平時，18腳又輸出高電平，T1又飽和狀態關斷，K2又吸合，加熱管又修復加熱，那樣不斷開展防堵延煮。 [Page]
3．語音提示作用。IC2選用IS22C012-P語音識別芯片，其14、13、11、⑩腳各自與Ic1⑩、11、12、13腳相互連接，受IC1操縱，使其⑦腳輸出不一樣的浯音。
4．溫度測量作用。當溫度為25℃常溫下時(溫度感應器RT電阻值為22k)，RT與R11對 5V開關電源開展分壓電路后，使Ic3②腳工作電壓小于③腳，①腳輸出高電平，ICl檢驗到⑨腳為高電平，就操縱加熱管開展加熱。當溫度升高至82℃時(溫度感應器RT電阻值變成2．2k)，IC3②腳工作電壓上升。IC3②腳工作電壓高過③腳工作電壓，IC3①腳電壓就由高電平變成低電平，使IC1⑨腳也變為低電平，IC1檢驗到⑨腳為低電平后，就運行電機開展磨漿。
(三)常見故障維修
1.插電顯示燈亮，但不工作中。最先應查驗器皿內是不是存水或水流量是不是太少，沒有做到水位線線。若水流量一切正常，再查驗水位線檢驗意見反饋途徑是不是短路，如：水位線線端于銹蝕、松動及其溫度控制管機殼接的水位線線連線是不是短路等。若以上一切正常，再查IC114腳有沒有 5V工作電壓；IC1④腳外延時電路R5、C9，15與16腳中間的HDT4MHz品振是不是優良，17、18腳有沒有高電平輸出；K1、K2汽車繼電器是不是有 14V配電；電機或加熱管兩邊是不是有220V交流電流等。
2．電機不磨漿或加熱管不加熱。應查電機或加熱管是不是毀壞。將電機立即接電壓以分辨優劣。加熱有用數字萬用表Rx10擋精確測量，好的為60Ω。后查汽車繼電器K1、K2及T1、T2是不是毀壞。
3．加熱燒開，泡沫塑料外流。應查漿溢狀況檢驗意見反饋途徑是不是短路，后查加熱繼電器原理圖K2是不是黏連，T1是不是穿透短路故障。最終查IC118腳是不是一直輸出高電平，若是，僅有將IC1拆換。
4．插電就傳出警告視頻語音。先查驗發動機線路板是不是滲水，假如滲水，用電吹風烘干。次之查驗水位線檢驗意見反饋途徑是不是短路。
5．溫度加熱至82℃以上，電機仍不工作中。關鍵應查驗溫度感應器RT，若RT欠佳，電阻值不可以隨加熱溫度上升而縮小，IC3①腳和IC1⑨腳不以低電平，IC1就不容易實行下一個磨漿程序流程，拆換RT溫度感應器(即溫度控制管)后，就可以故障檢測。IC3(HA17358)電壓比較器有時候也會壞，但為數較少。
6．語音提示電源電路產生常見故障。(1)做豆漿一切正常，但無視頻語音。一般是音響喇叭SP毀壞或布線斷、R14短路、T3穿透短路故障、IC2毀壞。劃斷語音識別芯片IC2是不是毀壞，可在其15腳加 15V單脈沖，若集成ic一切正常將按如下所示次序開展語音提示：“感謝來到九陽豆漿機!”-“請放水!”-“從現在起磨漿。”-“豆槳已熟，請食用。”-“嘟，嘟……”。如無視頻語音傳出則損壞，僅有拆換。(2)視頻語音說話速度失幀，調節R13。(3)視頻語音聲調紊亂，聲音縮小，查R14、R12是不是變值。
7．插電后工作中錯亂，亂“講話”。最先開啟設備看發動機是不是滲水(絕大部分是因滲水造成)，若滲水，用電吹風烘干；隨后查IC1④腳延時電路R5、C9，15、16腳外接HDT晶振電路(4MHz)等是不是有什么問題；最終查驗Ic1⑩、11、13、14腳與IC2相對應管腳中間連線有沒有脫焊。
