微波爐加熱選用微控制器TMP47C400RN

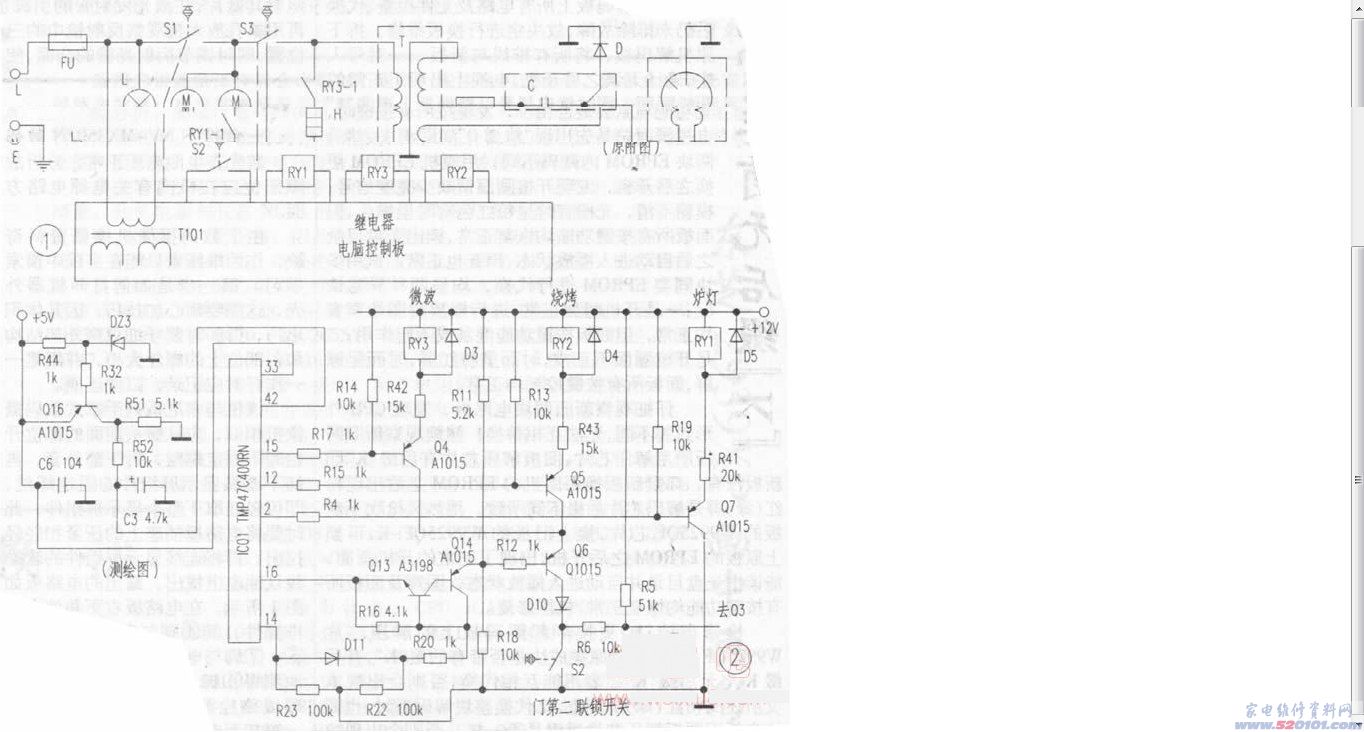

galanzWD800D微波爐加熱選用微控制器TMP47C400RN，具備功能完善、外部元器件少、電源電路簡約整體特性好等特點。整體原理圖如下圖1所顯示。
圖內S1：門第一互鎖電源開關；S2：門第二互鎖電源開關；S3：門監管電源開關；S4：監管磁控管溫度的自校準熱隔離開關；RY1：爐燈控制繼電器；RY2：微波加熱控制繼電器；RY3：燒烤控制繼電器：M1：風扇電機；M2：輪盤電動機；L：爐燈；H：燒烤發熱器；T101：低壓變壓器；T：高壓變壓器；FU：保險絲管；C：高壓電容；D：高壓二極管；MG：磁控管。
【例1】接入開關電源，表明窗無一切表明，不可以進到運行狀態。
該故障出在電腦控制的電路。AC220V開關電源經變電器T101降血壓導出2組(6V×2和16V)溝通交流低電壓，一組經全波整流過濾后得6V做為表明電源電路工作中開關電源；另一組經半波整流過濾后，經2組串連穩壓電源電路各自得5V(做為微控制器IC01以及他控制回路工作中開關電源)和12V工作電壓(做為汽車繼電器RY1、RY2、RY3以及光耦電路工作中開關電源)。
查驗AC220V、FU、s4均一切正常，而精確測量T101次級線圈均無6V、16V交流電流。關閉電源，精確測量T101發覺初中級短路。拆換T101后，插電開機，微波爐加熱表明止常并資金投入工作中，故障清除。
【例2】混和燒烤時，既不可以烹飪也不可以燒烤。
這時微波爐加熱爐膛已關掉，烹淵時間已預設，觸碰混和燒烤鍵1或混合燒烤鍵2和運行鍵均不可以工作中。查驗FU、S4以及開關電源壓接件均一切正常，然后查驗RY1、RY2、RY3內未見異常，猜疑微控制器IC01有什么問題，有關電源電路如下圖2。
最先量測開關電源5V一切正常，再精確測量IC01開關電源端42腳工作電壓為2．4V，一切正常時為5V。斷掉42腳開關電源，精確測量42腳對地電阻器不大，一切正常時為6．8k，檢驗C3末見走電狀況，從而分辨，可能是IC01內部毀壞造成故障。試換IC01后，插電實驗，微波爐加熱混和燒烤作用一切正常，故障清除。
【例3】開機，表明窗有記時，但不加溫。
依據故障剖析，可能是控制回路的全自動延時電路有故障，有關電源電路如下圖2。
由微控制器IC01校準端33腳、Q16、R32、R44、R51、R52、ZD3、C3成分的全自動延時電路，使33腳再加上高電平，進行IC01校準。
開機，精確測量開關電源5V一切正常，再精確測量IC0133腳開機一瞬間之后仍為0V(一切正常應是高電平)，表明微控制器ICO1未全自動校準。
關閉電源，撿查延時電路各元器件，發覺Q16的e—c極已引路，導致全自動延時電路工作中紊亂造成上述故障。拆換Q16，插電調試，微波爐加熱一切正常加溫，故障清除。

【例4】按運行鍵，爐燈亮，輪盤及風機運行一切正常，便是不可以開展微波加熱。
依據故障狀況剖析，可能是微波加熱控制回路有故障，有關電源電路如下圖2所顯示。這時微波爐加熱爐膛處在合閉情況，烹飪程序流程已編輯，按運行鍵后微控制器IC01 14腳導出高電平，該高電平經D11使Q13關斷，集電結變成低電頻，Q14、Q6飽和狀態，Q4、Q5關斷，微波加熱控制繼電器RY3、燒烤控制繼電器RY2各自接入，磁控管MG和燒烤發熱器H得電工作中，與此同時，ICO1爐燈操縱數據信號端②腳導出低電頻，Q7關斷，爐燈控制繼電器RY1也接入電源電路，爐燈L照亮；與此同時，風扇電機M1和輪盤電動機M2開始運轉。
關閉電源，查驗微波加熱控制回路的Q4、R14、R17、R42、D3、RY3等元器件，發覺R42短路，造成RY3不可以接入電源電路造成上述故障。拆換R42，故障清除。
【例5】爐燈照亮，輪盤運行一切正常，燒烤食材不熱。
依據故障狀況剖析，可能是微波爐加熱的燒烤控制回路或燒烤發熱器有故障。
參考圖2查驗燒烤控制回路工作中一切正常，故障在燒烤發熱器或其聯接電源電路壓接件。
關閉電源，精確測量燒烤發熱器H兩連接頭間的電阻器為無窮，一切正常電阻器約24Ω，從而分辨，H已燒毀。燒烤發熱器安裝在爐墻頂端，由二只輸出功率相同的石英石加熱管串連而成。拆出爐殼，觀查石英石加熱管1兩邊變黑，精確測量已堵塞，表明該管衰老燒毀。拆換該管后，故障清除。 [Page]
【例6】開機工作中數分鐘自動開關機。
造成該故障關鍵因素是微波爐加熱自然通風欠佳或風扇電機M1燒毀，造成爐內溫度過高，磁控管自校準熱隔離開關(溫度控制器)S4維護斷掉而致。
最先消除通風孔的塵土，仍不見效，再查驗風機無跑偏和風扇葉片形變、被卡狀況。用萬用表測量M1兩邊堵塞(一切正常電阻器約230Ω)，表明風扇電機已燒毀。用同樣型號(SP-6309-230V)罩極式電動機拆換后，故障清除。
