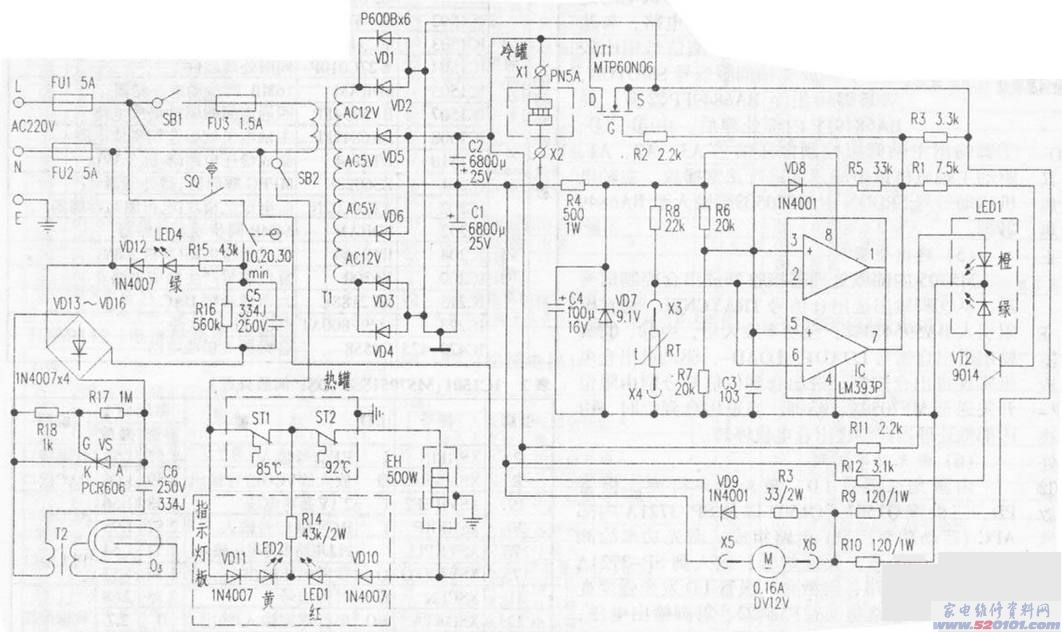

康洋YLR0.7-5L型消毒殺菌／冷熱飲水機選用臭氧消毒，加熱管加熱和半導體材料致冷器制冷。該設備為立柱式構造，關鍵由滲水設備、消毒室、冷罐、熱罐、冷／開水水嘴等構成。依據實體繪制的電路基本原理如圖下所顯示，圖內電子器件的識別碼為小編所編。
一、電路基本原理
1．臭氧消毒電路
必須消毒殺菌，冷藏時，相關好消毒室箱門，自動門電源開關SQ受力合閉處在待機狀態，接入開關電源，將計時器PT旋至10、20、30min任一定時檔位，接入電路并逐漸倒數計時，消毒殺菌指爾燈LED4亮綠光。220V交流電源各自經商業保險斷路器FU1、FU2、SQ、PT，由電容器C5、電阻器R16阻容降壓。整流管VD13～VD16整流器，導出脈沖直流電壓向電容器C6電池充電。與此同時該直流電壓經電阻器R17、R18分壓電路后，為單邊可控硅VS的G極給予開啟工作電壓，VS關斷，經C6向單脈沖高壓變壓器他的初中級孜電。因為VS輪番關斷／截至，而C6隨著充放電／電池充電，因此在T2的次級線圈磁感應單脈沖髙壓加至活性氧放電管O3兩電級充放電，水解氣體造成一定含量的活性氧，進而做到消毒殺菌、冷藏的目地。當PT倒數計時完畢后，計時器全自動斷掉開關電源，LED4滅掉，O3終止充放電，進行一次臭氧消毒全過程。
2．加熱電路
閉臺加熱電源開關SB2，220V交流電源與加熱溫度控制器ST1、防空燒溫度控制器ST2、加熱管EH組成控制回路。加熱顯示燈LED1亮紅比，EH逐漸對熱罐里的水開展加熱。因為隔熱保溫顯示燈LED2被ST1短路故障，故LED2臨時不閃光。當溫度升至ST1的限制溫度(約96℃)時，ST1斷掉，EH跳停中止加熱，LED1滅掉，LED2亮白光，標示加熱電路進到隔熱保溫情況。當飲開水或溫度當然降低到ST1的最低值溫度(約88℃)時，ST1合閉，接入加熱電路開關電源，LED2滅掉，LED1又亮，EH修復加熱，循環往復，使溫度維持在96℃-88℃中間。
3．制冷電路
閉臺制冷電源開關SB1，220V交流電源經FU3加至環形變壓器T1降血壓，導出5V、12V2組工作電壓經穩壓管VD1-VD6全波整流，電容器C1、C2過濾后，由T1的核心抽頭導出正開關電源做為半導體材料斂冷卻器PN、風扇電機M的工作中開關電源。
由電壓跟隨器IC(LM393P)2個模塊并接應用、負溫度系數溫度傳感器RT及其外部元器件構成溫度測量電路；由三極管VT2(9014)、場效管VT1(MTP60N06)構成全自動推動操縱電路；由功率電阻R4、電容器C4、穩壓管VD7構成穩壓管電路，導出9．1V平穩直流電壓為溫度測量電路、全自動推動操縱電路配電。9．1V工作電壓經R6、R7分壓電路后為Ic③、⑤腳積分電路鍵入端添加標準參照工作電壓，RT與R8分壓電路后為IC②、⑥腳正相反鍵入端添加溫度轉變數據信號工作電壓。剛插電制冷時，冷罐的溫度較高，貼在冷罐壁外的RT阻值較低，IC②、⑥腳電位差小于③、⑤腳電位差，IC①、⑦腳導出端輸出高電平。該高電平分兩路：一路經R2加至VT1的G極，VT1關斷，經VT1加至半導體材料致冷器PN兩邊(這時VD5、VD6因反偏而截至)，與此同時，12V經R9、R10和VD9、R3一起并接為風扇電機M給予快轉開關電源。另一路經R1加至VT2的b極，VT2關斷，制冷顯示燈LED3亮綠光，標示制冷電路進到強制冷情況。當溫度降低到5℃時，RT阻值升高到22．27k，IC②、⑥腳電位差高過③，⑤腳電位差，IC①、⑦腳導出端輸出低電頻，VT1、VT2截至。與此同時，因VD9反偏截至，12V工作電壓壓經R9、R10配電，變成慢轉。這時，半導體材料致冷器PN兩直流電壓為5V，處在隔冷情況，LED3亮橙光，標示制冷電路進到弱制冷情況。當食用涼水或溫度當然回暖到15℃時，制冷電路全自動轉到強制冷，使溫度控溫在15℃-5℃中間。VD8、R5組成的鉗位電路可確?？販貐^段，而不至于經常運行制冷。
二、故障維修
1．旋轉計時器旋紐放置某按時檔位，放手后全自動回到原點，不可以開展臭氧消毒。
造成該故障多是因實際操作計時器用力過猛使驅動力發條斷裂，喪失離開時驅動力、定時器開關不合閉造成上述故障。用DFJ-30型／220V／1．6A計時器拆換，也可以用廢棄鴻福扇的計時器代用。 [Page]
2．旋轉計時器，活性氧顯示燈亮，但不可以開展臭氧消毒。
故障狀況表明交流電源進到消毒殺菌電路，不可以開展臭氧消毒多是消毒殺菌電路有關電子器件毀壞。應檢商C5、C6、VD3-VD6、R16-R18、VS、T2及O3等電子器件。本例為C5塑封膜裂開，經測已穿透引路，可能該電容器抗壓不足而致。用0．33uF／400V以上滌綸電容拆換后，插電調試，立式飲水機一切正常消毒殺菌，故障清除。
3．合閉加熱電源開關，加熱標示燈不閃，不加熱。
此情況為交流電源末進到電路。查驗FU1、FU2一切正常，是SB2燒毀造成上述故障。用KCD3-B型/250V／5A中小型電源總開關拆換，故障即清除。
4．合閉加熱電源開關，加熱顯示燈亮，但不加熱。
故障狀況表明交流電源已進到電路，不加熱可能是EH燒毀或ST2維護姿勢斷掉開關電源而致。測EH兩腳電阻器約97Ω，表明EH完好無損，再測ST2兩腳堵塞，ST2已姿勢維護，可能是客戶清洗飲水機之后裝上水瓶座，誤閉臺SB2昕致。用螺絲起子輕按ST2中間的復缸按鍵，立式飲水機即恢復過來加熱。
留意：該立式飲水機雖設定防干饒保護設備，若常常操作失誤會導致永久毀壞，造成防空燒作用無效。
5．合閉制冷電源開關，制冷顯示燈亮，但自始至終不制冷。
制冷顯示燈LED3亮，表明制冷開關電源電路、溫度測量電路、全自動推動操縱電路等業務一切正常，不制冷多是半導體材料致冷器PN穿透而致。擰出X1、X2布線螺絲，松掉PN兩導線，用數字萬用表Rx1擋測PN兩邊的正、反方向電阻器均為無窮(一切正常電阻器為2．5Ω)，PN已出穿引路。用TEC1-12705型／DC12V／5A半導體材料斂冷卻器拆換后故障清除。
6．合閉制冷電源開關制冷顯示燈亮，但涼水嘴出開水。
最先查PN能制冷，而造成出開水關鍵因素是風扇電機M不轉，不可以為PN制冷時排熱，PN的發熱量根據鋁熱管散熱器發送給玲罐水里，插電時間越長則溫度越高。拆下來風扇電機M測兩邊電阻器一切正常，拿手轉動旋轉扁葉緩慢，是因電動機軸承比較嚴重缺油而致。用叉具撬出傳動軸E型平墊圈，取下風扇葉片，用車用汽油棉球清理傳動軸及含油軸承污漬，引入少量輕汽車機油成潤滑黃油，裝好風扇電機，插電調試，立式飲水機一切正常出涼水，故障清除。
