故障編碼
E01 短路（主感應器出現異常） E05 短路故障（散熱器感應器）
E02 短路故障（主感應器出現異常） E06 高溫（散熱器感應器）
E03 高溫（主感應器出現異常） E07 低電壓維護（小于150V
E04 短路（散熱器感應器） E08 高電壓維護（高過250V）
E01 過零檢測電源電路
文件目錄
一、 數碼顯示管表明E01、E02、E03故障編碼
二、 數碼顯示管表明E04、E05、E06故障編碼
三、 數碼顯示管表明E07、E08故障編碼
四、 上電不啟動 ①、燒保險絲管故障 ②、低電壓電路故障 ③、直流高壓電源電源電路故障 ④、單片機延時電路故障 ⑤、單片機時鐘電路故障
五、 上電啟動不加溫，無報警報聲 ①、浪涌保護浪故障 ②、18V開關電源低電壓維護
六、 檢不上鍋，有警報聲 ①、IGBT的髙壓維護電源電路 ②、檢鍋電路故障
③、光耦電路故障 ④同歩電源電路故障
七、 輸出功率不能調,無警報聲 ①、電流量維護電源電路故障 ②、電流量檢測電源電路故障
八、 控制面板功能鍵無響應或是表明不全 ①、顯示板發生故障 ②、電腦主板出故障現
九、 啟動5min后終止加溫 十、 輸出功率基因突變，有警報聲（電流量檢測電源電路）
附則： ①、集成ic引腳數據測試全集 ②、電路設計圖
MC-PSY18C電磁爐電路故障剖析
一、數碼顯示管表明E01、E02、E03故障編碼
故障剖析： 發生該故障是表明炒鍋溫度檢測電源電路中的溫度傳感器發生短路、短路故障、電阻器轉變，因而大家可將故障范疇精準定位在炒鍋檢測電源電路及單片機（IC1）上。 檢測流程： ①斷掉整體開關電源，將溫度傳感器的接線端子（CN2）從電路板上拔下，用萬用電表的200M電阻器檔精確測量溫度傳感器兩邊的阻值（常溫狀態阻值為100K），在常溫狀態溫度傳感器的電阻值為100K。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的上升或是降低而阻值持續降低或是升高。如所測出阻值為無窮或者是為零，表明溫度傳感器內部產生短路或斷路狀況；假如在常溫狀態精確測量到的電阻值不以100K或與100K區別比較大，即表明溫度傳感器電阻值發生了轉變（溫度傳感器特性更改）。拆換新的同規格型號的溫度傳感器就可以清除故障。如所測量的溫度傳感器完好無損，則故障出在炒鍋檢溫電源電路和單片機（IC1）上。 ②上電檢測單片機第1腳的電壓。如常溫狀態有0.59V以內的電壓值，則表明故障出在單片機（IC1）上，拆換同規格型號的單片機就可以清除故障。如所測電壓為0V或5V或與0.59V區別比較大，則表明故障出在炒鍋檢溫電源電路上。 ③上電檢測線插CN2第1腳的電壓。如沒有5V，則要查驗線插CN2第1腳到5V開關電源上的路線是不是發生引路狀況，查出來引路處并修補就可以清除故障。若有5V開關電源，則要查驗電阻器R6、電容器C5，拆換毀壞元器件就可以清除故障。
二、數碼顯示管表明E04、E05、E06故障編碼
故障剖析： 發生該故障是表明IGBT溫度檢測電源電路中的溫度傳感器發生短路、短路故障、電阻器轉變，因而大家可將故障范疇精準定位在IGBT溫度檢測電源電路及主控芯片IC上。 檢測流程： ①斷掉整體開關電源，將溫度傳感器的導線（CN3）從電路板上電焊焊接出來，用萬用電表的200M電阻器檔精確測量溫度傳感器兩邊的阻值（常溫狀態阻值為100K），如所測出阻值為無窮或者是為零，表明溫度傳感器內部產生短路或斷路狀況，假如在常溫狀態精確測量到的電阻值不以100K或與100K區別比較大，即表明溫度傳感器電阻值發生了轉變（溫度傳感器特性更改）拆換新的同規格型號的溫度傳感器就可以清除故障。如所測量的溫度傳感器完好無損，則故障出在IGBT溫度檢測電源電路和單片機（IC1）上。 ②上電檢測單片機第2腳的電壓。如常溫狀態有0.63V以內的電壓值，則表明故障出在單片機（IC1）上，拆換同規格型號的單片機就可以清除故障。如所測電壓為0V或5V或與0.63V區別比較大，則表明故障出在IGBT溫度檢測電源電路上。 ③上電檢測線插CN3第2腳的電壓。如沒有5V，則要查驗線插CN3第2腳到5V開關電源上的路線是是不是發生引路狀況，查出來引路處就可以清除故障。若有5V開關電源，則要查驗電阻器R6、電容器C5，拆換毀壞元器件就可以清除故障。
三、數碼顯示管表明E07、E08故障編碼
故障剖析： 發生該故障是表明開關電源高壓低壓維護發生故障，因而大家可將故障范疇精準定位在開關電源多少維護電源電路及單片機IC1上。(設計方案電壓范疇為150V-250V) 檢測流程： ①最先用萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時，電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障；如開關電源電壓一切正常，則要對電源電路中的高壓低壓維護電源電路開展檢測。 [Page]
②上電檢測單片機第3腳的電壓。如所測出電壓為2.93V上下,則表明故障出在單片機上,拆換同規格型號的單片機就可以清除故障；如所測出電壓為0V、5V或與標準值2.93V相距比較大，則表明高壓低壓維護電源電路中的電子器件R38、R8、R18、R29、C103、Q7、EC4有毀壞，用數字萬用表檢測并拆換毀壞電子器件，上電檢測一切正常，故障清除。
四、上電不啟動
故障剖析: 上電不啟動一般是由燒保險絲管、低電壓電路、直流高壓電源電源電路、延時電路、時鐘電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以分辨是哪部分電源電路發生故障，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障： 開啟機殼，就接上電源，用萬用表測量三端穩壓管7805的導出腳第3腳電壓、三極管Q11發射極電壓、三極管Q10發射極電壓是不是為5V、12V、18V，如無則故障出在電路。如測出三端穩壓管7805有5V導出，可以用萬用表測量單片機第13腳電壓，如測出電壓為0V，則表明故障是由單片機延時電路造成的，如測出電壓為5V，表明延時電路一切正常，則故障很有可能在單片機時鐘電路。 檢測流程： （一）、燒保險絲管 ①斷掉開關電源，用萬用表查驗IGBT、整流橋堆是不是穿透。把毀壞元器件卸下來，換掉同樣型號的電子器件，再用萬用表去查驗二極管D21、R12，精確測量這兩個電子器件時務必卸下來才可以開展精確性的精確測量，把損壞的電子器件拆換。 ②在休眠不接電磁線圈盤的情形下，將三極管Q6的基極和發射極短路使其不關斷，上電測電阻器R59是不是有10.7V以內的電壓，假如電壓恰當，把三極管Q6短路處斷掉上整體，上電調試一切正常，故障就可以清除。 ③假如精確測量到電阻器R59的電壓與10.7V誤差很大請參照——同歩和光耦電路維修步驟。 ④如以上檢測方式?jīng)]有清除故障，那便是諧振電路發生故障。先檢測R46、R45、R33、D8-D11是不是有毀壞，把損壞的電子器件拆換，故障清除。假如以上電子器件一切正常，大家就需要上電開展檢測，精確測量IC2（LM339）確實14腳是不是有一個單脈沖電壓，要是沒有便是IC2（LM339）毀壞，拆換后故障清除。
（二）、無5V電壓導出 ①上電休眠檢測IC4（7805）第3腳的導出電壓。如5V電壓輸出，則故障在開關電源通道上發生短路狀況，查驗出短路處并修補就可以清除故障（其他可以造成上電不啟動的電源電路一切正常）。并非5V電壓導出，則故障出在5V開關電源前面一部分。 ②上電休眠檢測IC4（7805）第1腳的鍵入電壓。若有16V以內的電壓且后續配電電源電路一切正常的情形下，表明IC4（7805）損壞，拆換新的7805就可以清除故障。并非16V或者是為低電頻，則要查驗環形變壓器和二極管D12電源電路。 ③上電檢測變電器的次級線圈（CON4的第1腳）的電壓。若有12V上下溝通交流電壓導出，則表明二極管D12毀壞或二極管到7805的鍵入端發生短路狀況，拆換二極管或找到短路處并修補就可以清除故障；并非12V上下溝通交流電壓導出，在保證變電器初中級有220V鍵入狀況下可以判定變電器損壞，拆換變電器就可以清除故障。
（三）、無12V電壓導出 ①上電檢測Q11的發射極輸出電壓。并非12電壓導出，則故障在12V開關電源前面一部分。 ②上電檢測二極管D13負級有沒有27V電壓導出。若有27V上下電壓導出，則表明故障出在以三極管Q11為核心的串連穩壓電源電路中的元件上，查驗R64、R60、R47、EC11、Z3、Q11有沒有毀壞，拆換受損的電子器件就可以清除故障；并非27 V上下電壓導出，則表明故障出在二極管D13及環形變壓器上。 ③上電檢測變電器的次級線圈（CON4的第3腳）的電壓。若有21V上下溝通交流電壓導出，則表明二極管D13毀壞或二極管到12V串連穩壓電源電路發生短路狀況，拆換二極管或找到短路處并修補就可以清除故障；并非21V上下溝通交流電壓導出，在保證變電器初中級有220V鍵入狀況下可以判定變電器損壞，拆換變電器就可以清除故障。
（四）、無18V電壓導出 ①上電檢測Q10的發射極輸出電壓。并非18電壓導出，則故障在18V開關電源前面一部分。 ②上電檢測二極管D14負級有沒有29V電壓導出。若有29V上下電壓導出，則表明故障出在以三極管Q10為核心的串連穩壓電源電路中的元件上，查驗R62、EC13、Z7、EC10、C38有沒有毀壞，拆換受損的電子器件就可以清除故障；并非28 V上下電壓導出，則表明故障出在D14二極管及環形變壓器上。 ③上電休眠檢測變電器的次級線圈（CON4的第1腳）的電壓。若有23V上下溝通交流電壓導出，則表明二極管D14毀壞或二極管到18V串連穩壓電源電路發生短路狀況，拆換二極管或找到短路處并修補就可以清除故障；并非23V上下溝通交流電壓導出，在保證變電器初中級有220V鍵入狀況下可以判定變電器損壞，拆換變電器就可以清除故障。[Page]
（五）、直流高壓電源電源電路故障 ①上電檢測整流管DB1（RS2006）的輸入輸出端1、4腳有沒有直流電330電壓導出。若有直流電330V電壓導出，則故障出在低電壓電源電路上，檢測流程按故障D的方式檢測。 ②上電檢測整流管DB1（RS2006）的鍵入端2、3腳有沒有溝通交流220V電壓鍵入。若有溝通交流220V電壓鍵入，則表明整流管DB1（RS2006）在里面已產生短路狀況，拆換新的同規格型號的整流管就可以清除故障；如測得無溝通交流220V電壓鍵入，則故障出在整流管的鍵入端到電源插頭的鍵入端上。 ③斷掉整體開關電源，對FUSE1、L3、C12、R23、CNR1、CT1開展檢測，拆換受損的電子器件就可以清除故障。
（六）、單片機延時電路故障 ①上電檢測單片機的第13腳的電壓。若為5V，在其他很有可能造成上電不啟動的故障點一切正常的情形下，可分辨片式毀壞，拆換新的單片機就可以清除故障；如測出電壓為0V，表明延時電路發生故障。 ②上電檢測三極管Q3的發射極的電壓。若為0V，表明故障出在5V開關電源到三極管Q3的發射極通道上，找到通道中的引路處并修補就可以清除故障。如測出電壓為5V，則表明單片機延時電路中電子器件有毀壞。 ③斷掉開關電源，用萬用表對Q3、R16、R61、R4、C7、Z1開展查驗，拆換新的電子器件就可以清除故障。
（七）、單片機時鐘電路故障 ①上電檢測單片機的第11、12腳的電壓。若為2.21V和2.25V上下,在清除其他故障點后可以分辨單片機損壞,拆換新的單片機就可以清除故障;如測出電壓為0V、5V或與標準值區別比較大，表明晶振電路XL1或電阻器R17毀壞。 ②斷掉開關電源，對晶振電路XL1和電阻器R17開展檢測，拆換受損的電子器件就可以清除故障。
五、上電啟動不加溫，無警報聲
故障剖析： 上電啟動不加溫、無警報聲。一般是由浪涌保護電源電路、 18V電壓維護電源電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以確定是哪個部分電源電路存在問題，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障: 開啟外殼，斷掉電磁線圈盤。上電開機后用萬用表測量IC3（LM339）的第1、2腳（兩腳連在一起）電壓，一切正常業務時該引腳的電壓數值 5V，假如為0V，則表明是浪涌保護電源電路或 18V電壓維護發生故障。 檢測流程： （一）、浪涌保護電源電路故障 ①發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到毀壞維護電路會導出一個低電頻使IGBT停止工作，當浪涌保護器之后電路會全自動恢復過來工作中。 ②浪涌保護電路發生故障時IC3的第2腳導出一個低電頻0V，則要通電對浪涌保護電路開展檢測。 ③通電檢測IC3第5腳電壓。如不以10V，則故障出在電壓比較器的標準電壓電路上，斷掉開關電源查驗R28、Z4，找到毀壞元器件并拆換就可以清除故障；若為10V，則故障出在浪涌保護電路的鍵入端電路。 ④通電檢測IC3的第4腳的電壓。這般點電壓低于5腳電壓（10V），但I(xiàn)C3的第2腳為低電頻，在18V電壓維護電路一切正常的情形下可以分辨IC3（LM339）損壞，拆換新的LM339就可以清除故障。如4腳的電壓超過5腳電壓（10V），則故障出在IC3的第4腳的鍵入電路中。斷掉開關電源，查驗R39、R27、R2、C30，找到毀壞的元器件并拆換新的同規格型號的組件就可以清除故障。 （二）、18V開關電源維護電路故障 ①通電檢測IC3的第1腳電壓。若為0V，在清除浪涌保護電路故障后可以分辨是18V開關電源電壓維護電路發生故障。 ②通電檢測IC3的第6、7腳電壓。如行測得7腳電壓超過6腳電壓（一切正常為10V），但1腳或是導出低電頻，在清除浪涌保護電路故障點后證實IC3（LM339）損壞，拆換新的LM339就可以清除故障；如行測得7腳電壓低于6腳電壓（一切正常為10V），表明18V低電壓維護電路中的分壓電阻或穩壓管毀壞。 ③斷掉開關電源，用數字萬用表查驗R28、R21、R63、Z4，拆換受損的元器件，通電調試一切正常，故障清除。
六、 檢不上鍋，有警報聲
故障剖析： 發生該故障所涉及到電路有同歩電路、檢鍋電路、推動電路、IGBT髙壓維護電路。理應用數字萬用表根據精確測量關鍵環節電壓來分辨故障所處在的電路，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障: 通電精確測量IC2的第1腳電壓.如測得為低電頻，則故障很有可能在IGBT髙壓維護一部分。假如測得電壓為標準值3V上下且其電壓隨汽車檔位不一樣而更改，可以用萬用表測量IC2的第2腳電壓是不是貼近0.06V，假如電壓一切正常，則故障出在推動電路、同歩電路。 檢測流程： （一）、IGBT髙壓維護電路 ①通電檢測IC2的第1腳電壓，如測得電壓為低電頻，則表明故障很有可能出在IGBT髙壓維護電路。 ②通電檢測IC2的第6、7腳電壓（休眠時6腳電壓為1.38V、7腳電壓為4.24V）。如7腳電壓超過6腳電壓，但1腳電壓低電頻，表明IC2損壞，拆換新的LM339就可以清除故障；如行測得電壓為7腳電壓低于6腳電壓且7腳電壓為標準值，則表明故障出在6腳的鍵入電路中。如7腳電壓異常，則要對R56、R51、C18開展查驗，查出來損毀壞電子器件并拆換就可以清除故障。 ③斷掉開關電源，檢測R42、R20、C31有沒有毀壞，拆換毀壞電子器件就可以清除故障。 （二）、檢鍋電路故障 ①先查驗炒鍋直徑是不是與規定一致，請使用MD專用型炒鍋，查驗2個接線端子排是不是松脫。 ②檢鍋電路發生故障時，待機狀態下IC2的第2腳的電壓為高電平。在待機狀態下，檢測IC2的第4、5腳的電壓。如4腳電壓超過5腳的電壓，而2腳的電壓又為高電平，表明IC2損壞，拆換新的IC就可以清除故障；如4腳電壓低于5腳的電壓，則故障出在前面電路上。斷掉開關電源，查驗R35、R36、R37、R7、C16、C17、D19，找到毀壞的元器件并拆換，就可以清除故障。 （三）、推動電路故障 ①驅動電路發生故障時IGBT的G極電壓為低電頻。通電檢測Q9的發射極電壓。并非18V，則要查驗Q9的發射極到18V開關電源的通道是不是有引路，查驗出引路處并修補就可以清除故障。若有18V，則故障出在推動電路的前面一部分。 ②通電檢測IC3的第9、11腳電壓。通常情況下第9腳電壓為2.2V、第11腳為2.7V上下，如行測得壓區別比較大，則要查驗R53、R48、Z5，拆換受損的電子器件就可以清除故障。如行測得電壓一切正常，則要檢測IC3的第8腳或第10腳電壓。 ③如測得IC3的第8腳或第10腳電壓為低電頻貼近0V或小于2.2V，則故障出在三極管Q6、電阻器R10、R41的分壓電路電路上，查驗出毀壞的元器件并拆換，故障清除。如測得IC3的第8腳或第10腳電壓貼近5V，表明故障出在IC3（LM339）或三極管Q8、Q9上。 ④在IC3的8-11腳的電壓一切正常下，通電檢測IC3的13、14腳電壓。如測得13腳電壓為高電平或14腳電壓為高電平，則表明IC3（LM339）損壞，拆換新的LM339就可以清除故障。如行測得13腳電壓為低電頻或14腳電壓為低電平，但導出或是低電頻，則表明三極管Q8內部斷路或Q9內部引路，拆換受損的三極管就可以清除故障。 （四）、同歩電路故障 ①在休眠的情形下，用萬用表精確測量IC2的第13腳的電壓。如行測得電壓為一個高電平，因?yàn)?3腳沒有下拉開關電源，只和PWM信號相連，因此精確測量到的高電平僅有1V上下。假如精確測量到的電壓為低電頻，則故障出在IC2和前面電路上。 ②在休眠的情形下，用萬用表精確測量IC2的第10、11腳的電壓。如11腳電壓超過10腳，而13腳導出低電頻，表明IC2損壞，拆換同規格型號的IC就可以清除故障；如10腳電壓超過11腳，則故障出在前面電路上。斷掉開關電源，查驗R35、R36、R37、R7、C16、C17、D19，找到毀壞的元器件并拆換就可以清除故障。[Page]
七、輸出功率不能調（電流量維護電路）
故障剖析： 當整體工作中電流量過大時，為了更好地維護IGBT不會受到毀壞，電流量維護電路及電流量檢測電路工作中將PWM信號降低，因而會將功率減少，當維護消除后輸出功率才可調式。 分辨故障： 通電啟動不布線盤狀況下檢測單片機設計（IC1）20腳電壓。如測得與標準值0.43V區別比較大，表明故障出在電流量檢測電路上；如測得電壓為0.43V上下，表明電流量檢測電路一切正常，再測穩壓管Z2的負級電壓。如固定不動為2.2V上下且該電壓隨汽車檔位不一樣而不更改，表明過電流保護電路發生故障。 檢測流程： （一）、電流量檢測電路故障 ①通電檢測單片機設計（IC1）20腳電壓（一切正常時電壓為0.43V上下）。如測得為5V左右或與標準值區別比較大，表明故障出在電流量檢測電路上； ②斷掉開關電源用數字萬用表對電流量檢測電路的電子器件R5、D2-D7、R30、R31、EC2、R24、VR1、C13、CT1開展檢測，找到毀壞的電子器件并拆換新的電子器件就可以清除故障。 （二）、過電流保護電路故障 ①通電檢測IC2的第1腳或穩壓管Z2的負級電壓。假如測得2.2V上下且該電壓隨汽車檔位不一樣而不更改,表明過電流保護電路已工作中，將PWM調節電路的電壓降低，進而促使IGBT關閉。 ②通電檢測穩壓管Z6的負級電壓、Z6是不是毀壞。如測得電壓不超過5.6V且Z6一切正常,但過電流保護電路已姿勢，表明過電流保護電路中的三極管Q5穿透或R43、D16、Z6、Z2、EC6有毀壞，拆換新的組件就可以清除故障。如測得電壓超出5.6V，表明電流量檢測電路發生故障，斷掉開關電源，查驗D2-D7、R5、R24、VR1、R50、R31、CT300是不是有毀壞，把損壞的電子器件拆換，故障清除。
八、控制面板功能鍵無響應或是表明不全
故障剖析： 當控制面板上的功能鍵無響應或是表明不全天，問題很有可能出現在表明板和主控芯片上。
故障分辨： 為了更好地盡早搜索故障，我們可以將故障范疇系統分區為主控芯片和表明板。在有標準的狀況下要一塊好的表明板取代原表明板，假如這時表明一切正常，則說明故障在表明板。假如或是有以上故障，則故障與表明板不相干，是主控芯片發生故障。 檢測流程： （一）、表明板故障 如果是操作面板上的所有功能鍵無反映，表明控制器上的5V開關電源或IC1（74HC164）發生故障，查驗電腦主板的5V開關電源到控制器上的開關電源線排通道、電阻器R1、R2是不是發生引路狀況，查驗出引路處并修補就可以清除故障，如開關電源通道一切正常，則表明IC1（74HC164）損壞，拆換就可以清除故障；如果是某些功能鍵無反映，則要檢測與該功能鍵相互連接的IC1的管腳在按住功能鍵時電壓有沒有轉變。如電壓有變化但顯示燈不變換，在保證顯示燈好的情形下可以分辨是IC1（74HC164）毀壞，拆換新的IC就可以清除故障；如電壓無轉變，則表明該功能鍵或與該按鍵聯接的電阻器有沒有毀壞，關閉電源查驗出毀壞的元器件并拆換就可以清除故障。 （二）、主控芯片故障 假如故障出在主控芯片，在待機狀態下檢測單片機設計的第4、15、16、17、18、19腳電壓（標準值各自為2.5V、0.23V、2.3V、2.5V、5V、5V）。如為所測得電壓值異常，在保證表明板好的情形下則表明單片機設計損壞，拆換新的單片機設計就可以清除故障。
九、啟動5min后終止加溫
故障剖析： 發生該故障是表明IGBT溫度過高或離心風機不轉導致IGBT溫度過高，造成維護電路姿勢，因而大家可將故障范疇精準定位在IGBT溫度檢測電路及離心風機電路上。 檢測流程： 把外殼卸下來通電啟動，看離心風機是不是在轉，假如標準不轉動或離心風機轉得慢都是會使IGBT溫度過高導致終止加溫，檢測流程按照故障K（離心風機不轉）開展檢測；假如離心風機常規工作中，表明離心風機沒有發生故障，故障出在IGBT檢溫電路，檢測流程按照故障B的方式 開展檢測。（假如溫度傳感器的感溫特性已降低，即阻值在環境溫度改變并不大的狀況底下較在的轉變，這時務必拆換溫度傳感器） ③通電檢測電源插座CN2的第2腳的電壓。如貼近0.7V，表明離心風機自身已引路，拆換新的離心風機就可以清除故障；如貼近12V，則故障出在推動電路上。 十、輸出功率基因突變，有警報聲 故障剖析： 電流量檢測電路發生故障使單片機設計的20腳電壓為0V，輸出功率發生在較大與最少間更替基因突變，并有警報聲。 檢測流程： ①依據此類故障狀況可以分辨故障很有可能出在電流量檢測電路上。通電檢測單片機設計的20腳電壓。若為0V，表明電流量檢測電路發生故障。 [Page]
②斷掉開關電源，用數字萬用表對R5、D2-D7、R30、R31、EC2、R24、VR1、C13、CT1開展檢測，查出來毀壞電子器件，用新的同規格型號的元器件拆換，通電調試一切正常，故障清除。

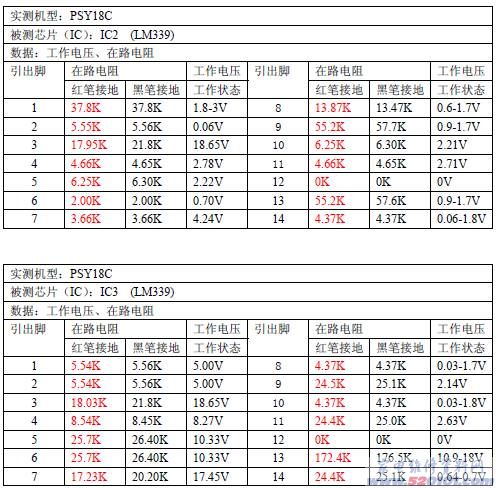

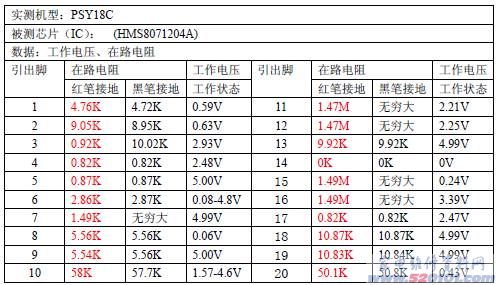

美的MC-PSY18C電滋爐數據測試表

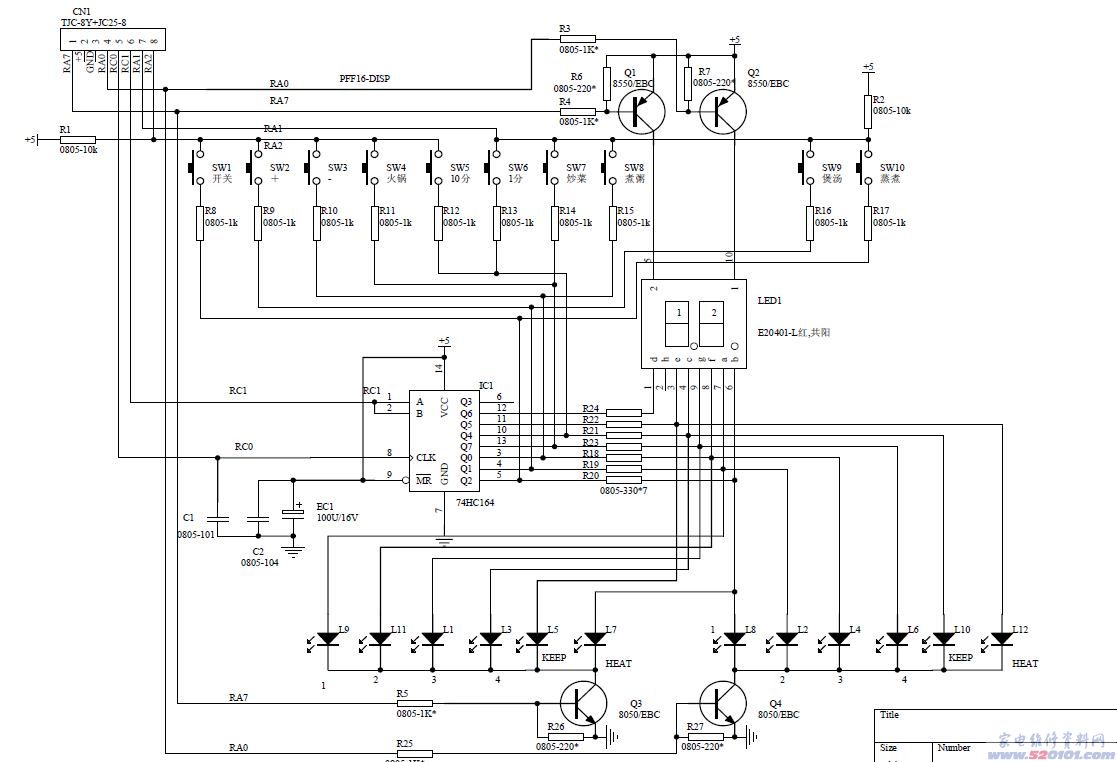

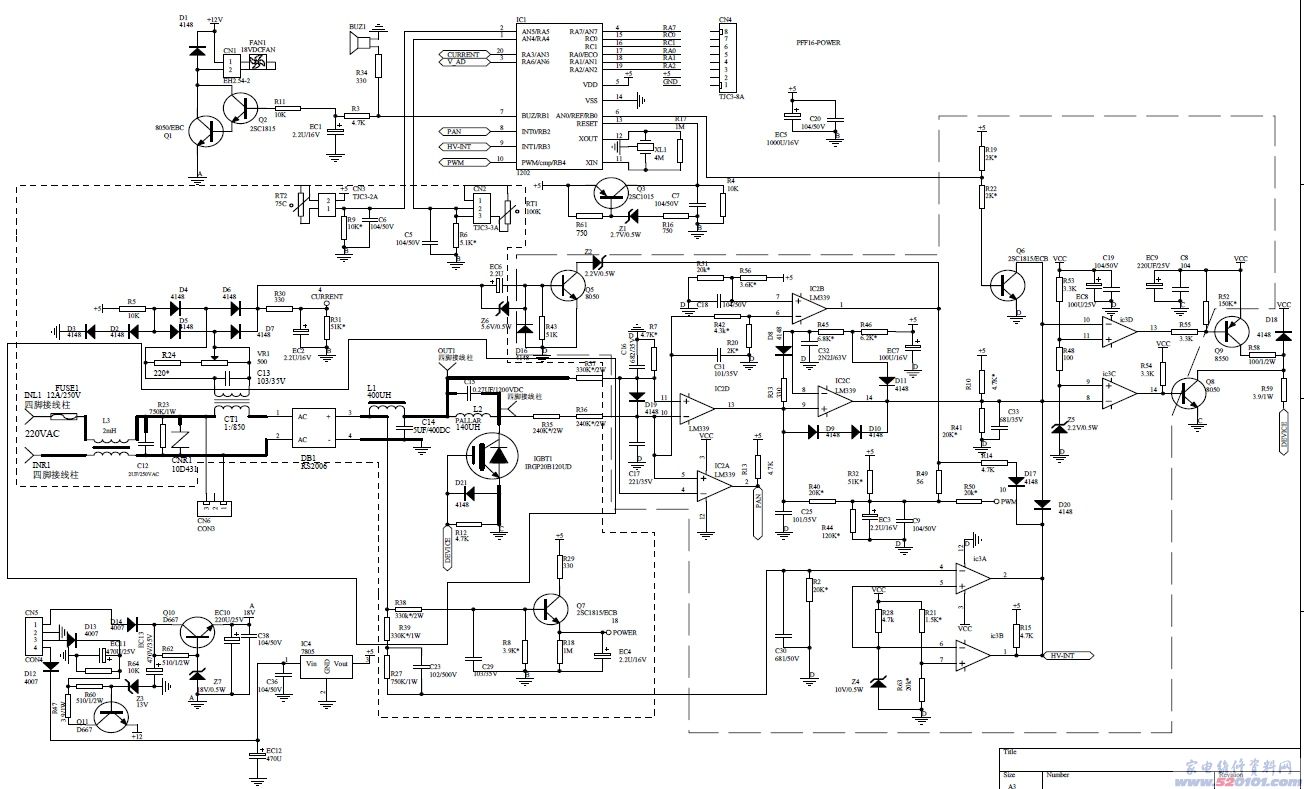

美的MC-PSY18C電磁爐原理圖
