現(xiàn)階段市場上的比較器許多牌子的電滋爐電路里,如;同震蕩電路、

現(xiàn)階段市場上的比較器許多牌子的電滋爐電路里，如；同歩震蕩電路、髙壓維護電路、外置變大電路、浪涌保護電路均根據電壓比較器（LM339N或LM324N）來構成以上電路的。電壓比較器也稱（運放電路），它內嵌有四組獨立的變大部件：
第一組別為；⑴腳輸出端、⑹腳正相反輸入端（V-）、⑺腳積分電路輸入端（V ）。
第二組別為；⑵腳輸出端、⑷腳正相反輸入端（V-）、⑸腳積分電路輸入端（V ）。
第三組別為；⒀腳輸出端、⑽腳正相反輸入端（V-）、⑾腳積分電路輸入端（V ）。
第四組別為；⒁腳輸出端、⑻腳正相反輸入端（V-）、⑼腳積分電路輸入端（V ）。
總而言之，無論比較器處在種何等級，當正相反輸入端（V-）為標準電壓如 1V，而同相輸入端（V ）為抽樣電壓務必超過 1V以上，這時比較器的輸出端為高電平即（關斷情況）。相反，若同相輸入端（V ）為標準電壓如 1V，而正相反輸入端（V-）為抽樣電壓務必超過 1V以上，這時比較器的輸出端為低電頻即（截至情況）。

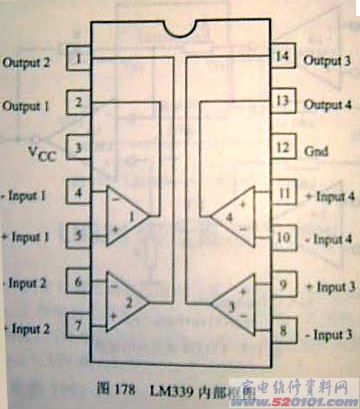

圖下1：

LM339內部框架圖
