微控制器操縱、數碼科技表明和LED標示的“美的”牌MB

本文章內容詳細介紹了選用微控制器操縱、數碼科技表明和LED標示的“美的”牌MB-YC50A型奢華電飯煲。這也是較合時尚潮流的智能化電炊具，其控制回路及構造均比較典型性，對檢修相近電飯煲有參考參照實際意義。在其中數碼科技表明燒煮的按時時間，選用倒數計時按時方法；LED表明八種燒煮方法(隔熱保溫、煮飯、快煮、2h熬湯、3h煲湯、1h燉、1h粥和45分鐘煮粥)。燒煮方法和按時時間可根據相對應的按鈕來設置。
文中詳細介紹了操縱電路設計圖；電子器件U1、U2在8種運行狀態下各針腳的在路工作電壓數據信息；故障維修流程表；還詳細介紹了普遍的故障維修三例。
美的MB—YC50A型奢華電飯煲，選用全智能控制技術系統，數碼顯示管立即表明煮飯按時時間，具備八種燒煮工作方式供我們挑選，實際操作便捷。該電飯煲最大功率650W，容積為5L。依據實體繪制其電路設計圖，如下圖1、圖2所顯示。
一、原理

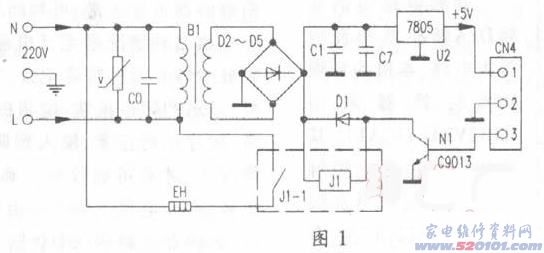

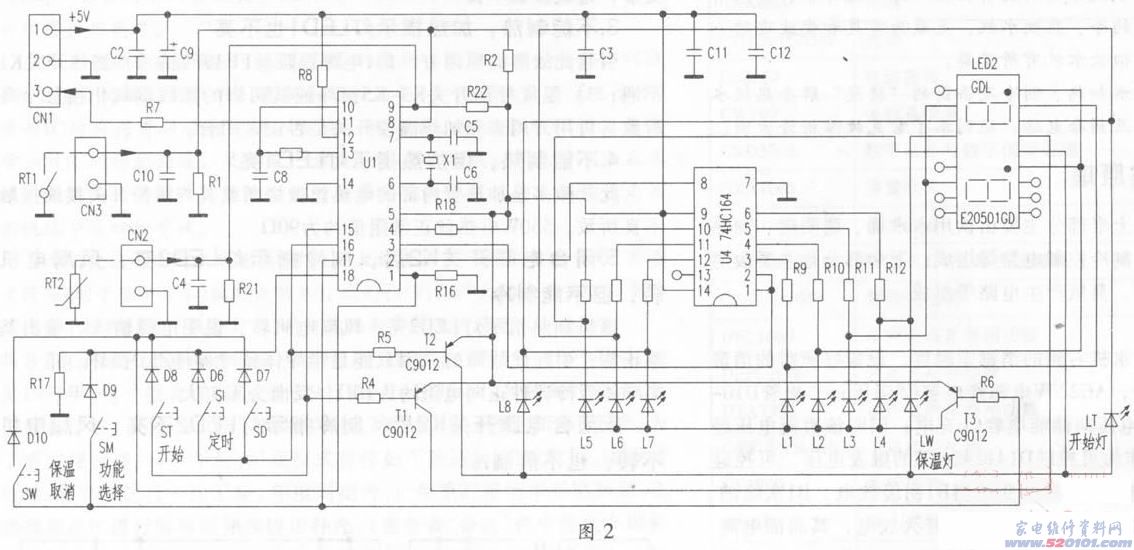

該電飯煲內部電源電路關鍵由電源板和電腦控制板構成。電源板在電飯煲的底端，電源電路見圖1；電腦控制板在電飯煲顯示器部位安裝，電源電路見圖2，其關鍵功能是完成電飯煲煮飯各類作用的挑選、按時及表明等。


1．開關電源變換控制器電源電路
當客戶接入電飯煲開關電源時，二極管D2～D5整流器輸出9V直流電壓做為汽車?yán)^電器J1的工作標準電壓；與此同時該工作電壓再經集成塊U2(7805)獲得平穩的5V直流電壓，從接電源插座CN4的①腳輸出到電腦上控制回路。
2．電腦上主控制器電源電路
當接入電原時，逐漸顯示燈LT閃動發
光。在確定好煮飯方法或按時時間后，按逐漸鍵ST，電飯煲就處在加溫情況，顯示燈LT一直亮。這時電飯煲全智能操縱集成塊U1的11腳輸出高電平，經電阻器R7、接電源插座CN1和CN4的③腳使三極管N1關斷，汽車?yán)^電器J1吸合，其開與關觸點J1—1接入加熱絲EH的開關電源，使電飯煲處在加溫情況。
其基本原理是：當按住控制面板上的煮飯作用選擇鍵(SM)后，其操縱數據信號經U1(SD-901)內部編號，并由其③腳先后輸出八位煮飯、按時串行通信數據信號，送至集成塊U4(74HC164)八位移位寄存器的①、②腳，再根據U1的②腳輸出差分信號操縱U4的⑧腳CP端，完成八位輸出數據信號的傳送。每一組八位傳送結束時，會先后在u4的③～⑥、⑩～12腳輸出有關低電頻位選數據信號，使煮飯顯示燈L1、快煮L2、2鐘頭湯L3、3小時湯L4、1鐘頭蒸燉L5、45分鐘米粥L6、1鐘頭粥L7、2小時粥L8、隔熱保溫顯示燈LW、逐漸顯示燈LT陸續閃光，與此同時所設定的按時時間在數碼顯示管U3(E20501GD)上展現出按時時間。
當煮飯完畢或按時時間到以后，U1的11腳就間歇性輸出高電平，使電飯煲處在隔熱保溫情況。與此同時集成塊U4的⑥腳輸出低電頻，使隔熱保溫顯示燈LW閃光。
在正常溫度下，溫度傳感器RT2呈高阻，U1的⑧腳呈高電位，其11腳也輸出高電平操縱數據信號，電加熱管EH逐漸加溫，當溫度漸漸地上升后，溫度傳感器RT2的電阻值也跟隨漸漸地降低，在U1的⑧腳電位差降低到所沒定的工作電壓時，電源電路進到間歇性工作方式，即U1的11腳間距輸出高電平，電飯煲就全自動進到隔熱保溫情況。
在里膽沒有放水或水燒干的情形下，當溫度超出溫度100℃后，防空燒溫控電源開關RT1接地裝置，U1的⑨腳電位差為低電頻，其內部檢驗電源電路姿勢，然后在其11腳輸出低電頻，使三極管N1截至、汽車?yán)^電器J1釋放出來，進而斷開電加熱管EH的開關電源同路。

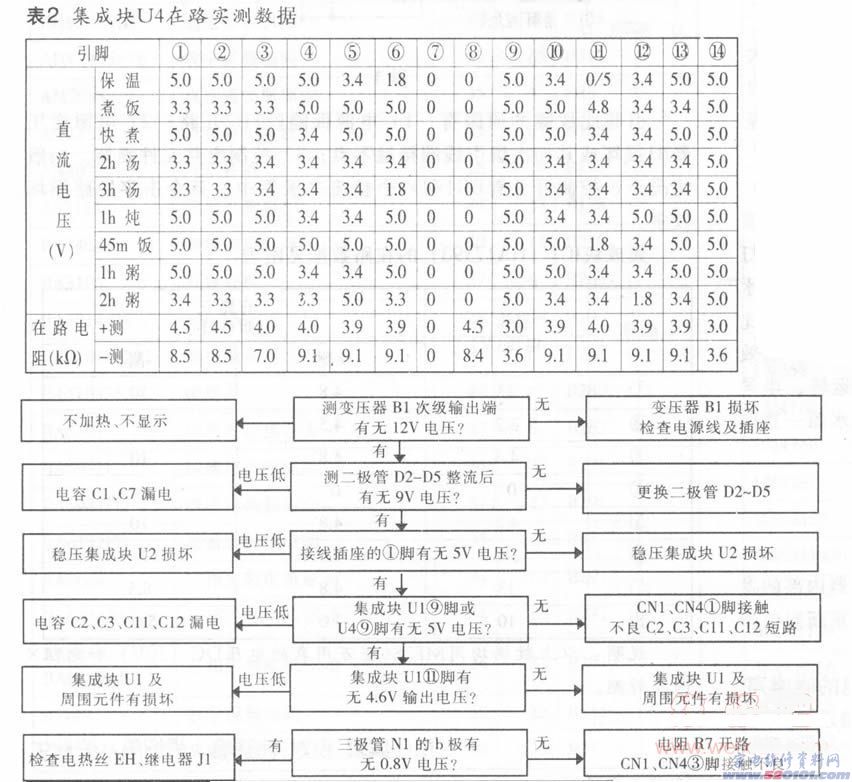

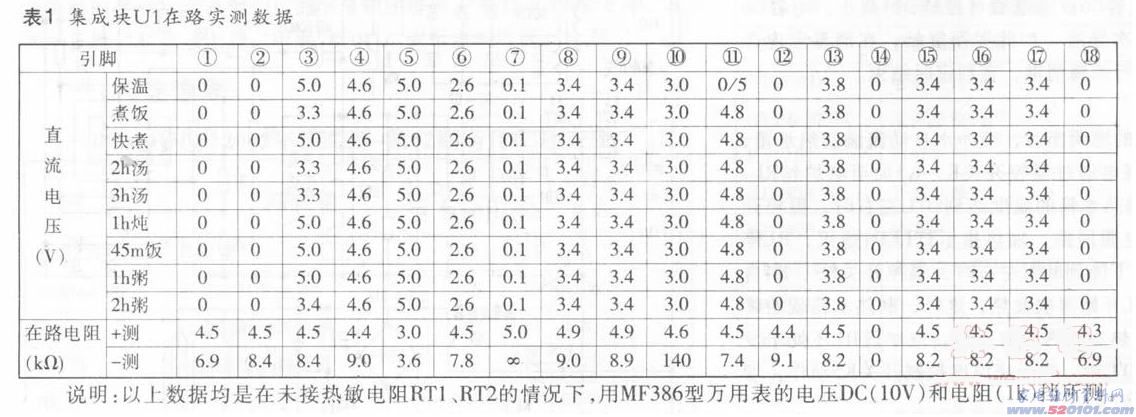

在路檢測電子器件U1、U4各管腳工作電壓和電阻值數據信息見表1、表2所顯示。



3．電飯煲各功能鍵的作用
SW(隔熱保溫、撤消鍵)：無論電飯煲處在哪種工作方式，均口，根據按該鍵撤消所設定的一切作用。全部設定作用在斷掉主機電源后被撤消，再度接入電原時，須再次設定。
SM(作用選擇鍵)：每按一次該鍵，就更改一次燒煮方法。按此鍵可在“煮飯→快煮→2鐘頭湯→3小時湯→1鐘頭蒸燉→45分鐘米粥→1鐘頭粥→2小時粥→煮飯……”間循環系統挑選，集成塊U1的③腳就相對應送出一個燒煮單脈沖操縱數據信號，集成塊u4的③～⑥、⑩～12腳先后送低電頻數據信號，相對性應的發光二極管L1～L8亮，以表明當今的燒煮種類。
ST(逐漸鍵)：在確定好燒煮的工作方式和設定按時時間后，按該鍵電飯煲就全自動進到運行狀態。
SI (按時 鍵)：客戶可按照必須設定預訂時間，每按一次該鍵，按時時間提升半小時，這般循環系統，一共有15種按時方法挑選。按時設定后，數碼顯示管表明目前剩下的運行時間(倒數計時)。當表明數值變成0時，電飯煲終止加溫。也可立即將顯示設置為0時，在確定好燒煮方法后按ST(逐漸鍵)，電飯煲將不會受到時間限制，一直處在加溫情況，直到關閉程序才行。
SD-(按時-鍵)：每按一次該鍵，所設定的按時時間將降低半小時，直到所設定的時間降低到0才行。
二、故障剖析與維修
1．故障狀況：在挑選煮飯方法后，按時及表明都一切正常，但便是不加溫。
剖析維修：從故障狀況看來，分辨多是電飯煲的電加熱管燒壞或汽車?yán)^電器J1的觸點接觸不良現象。拆卸電飯煲的后蓋，先測加熱絲EH的阻值一切正常．接入開關電源，能聽見汽車?yán)^電器J1觸點吸合聲，用表測加熱絲EH兩接線頭上沒有交流電流，然后把汽車?yán)^電器的機殼當心開啟，發覺其觸點點火發黑，用水砂紙開展打磨拋光后，故障清除。
2．故障狀況：在接入主機電源后，燒煮情況顯示燈及按時表明也不亮，也無法開展加溫。
剖析維修：這類故障大部分是交流電220V不加到內部電源電路或其開關電源工作中異常而致，很有可能有下列幾個緣故：220V電源插頭接觸不良現象或其導線斷；變電器B1和穩壓管集成塊U2(7805)毀壞等。開啟電飯煲外殼，測變電器B1的次級線圈有12V以內的交流電流，穩壓管集成塊U2(7805)的輸出腳沒有工作電壓，查驗二極管D2～D5、電容器C1、C7一切正常，用一個正常的7805焊住后，故障清除。
3.故障狀況：各類作用設定實際操作表明都一切正常，但常發生白米飯煮糊狀況。
剖析維修：白米飯煮糊主要是電加熱管EH自始至終插電。其因素有：汽車?yán)^電器J1的接觸點黏連、溫度傳感器RT毀壞、三極管N1的c—e極短路故障、集成塊u1的11腳一直輸出高電平數據信號。開啟外殼，查驗三極管N1和汽車?yán)^電器J1一切正常，然后拆下來溫度傳感器RT，用電量鉻鐵對其獨立加溫，用數字萬用表測其兩邊電阻值沒有轉變，表明損壞，用一只一切正常的負溫度系數溫度傳感器代用后，故障清除。
