電餅鐺用電加熱器生產加工

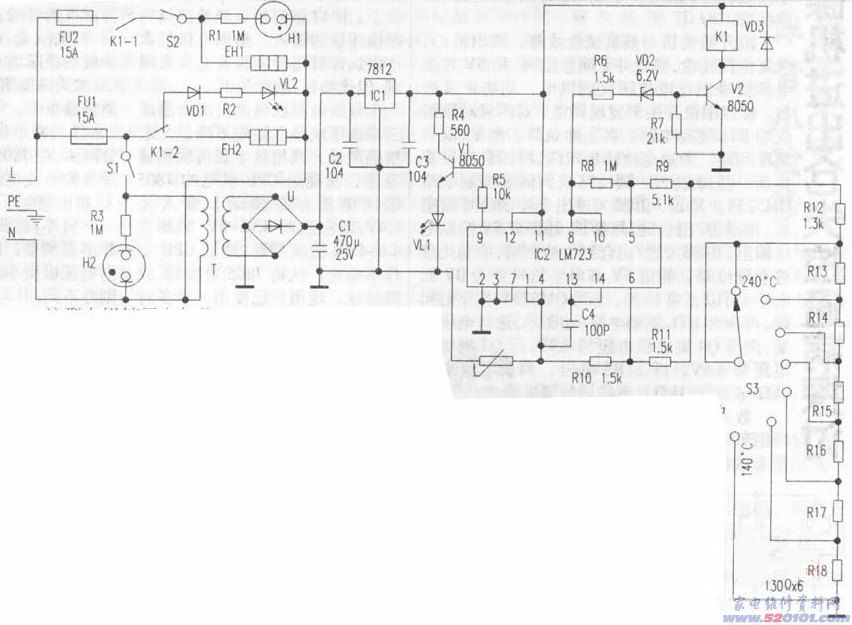

該型電餅鐺用電加熱器生產加工做餅，具備溫度在140℃～240℃間隨便可調式、左右與此同時烤制或各自烤制、全自動控溫等作用。其原理圖如圖下所顯示。

電源電路原理：AC220V電壓經斷路器FU1、FU2各自經繼電器接點K1-1、K1—2引至電加熱器EH1、EH2。在其中電加熱器EH1還串連電源開關S2，斷掉電源開關S2電餅鐺僅有EH2一組電加熱器工作中。
Ac220V電壓還經降壓變壓器T和U整流器、C1過濾；IC1穩壓管后導出 12V電壓做為控制回路工作中開關電源。
應用時接入S1，場效應管IC2⑧、10腳導出高電平，經穩壓二極管VD2加至二極管V2基極，V2關斷，繼電器K1吸合，其變換接點K1-1、K1-2合閉，電加熱器EH1、EH2受電發燙，與此同時IC2⑨腳導出高電平，三極管V1關斷，發光二極管VL1亮，標示已經加溫。
伴隨著溫度升高，溫度傳感器電阻值擴大，IC2①、④腳電壓上升造成⑧、⑩導出電壓減少，當降至6v下列時，穩壓二極管VD2截至，繼電器K1跳停釋放出來，其變換接點K1-1、K1—2斷掉，電加熱器終止加溫。與此同時K1—2變換接點接入，發光二極管VL2亮，表明電源電路工作中于控溫情況。溫度降低溫度傳感器電阻值減少，IC2①、④腳電壓降低，造成8、⑩腳電壓上升，三極管v2關斷，繼電器K1吸合，電加熱器又加溫。這般不斷，使電餅鐺內溫度持續保持在設置的溫度周邊，做到控溫目地。
因為電餅鐺工作中時電流量比較大，運用含有防護層的專用型電源插頭配電，電餅鐺的金屬外殼應靠譜接地裝置，最好是安裝漏電斷路器，以保應用安全性。

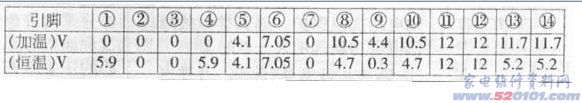

若產生不可以加溫的常見故障，大多數為電加熱器毀壞(一切正常時應是48Ω上下)或中間端接觸不良現象。除此之外，應查操縱一部分的溫度傳感器及IC2(一切正常時各腳電壓值見附注所顯示)。
