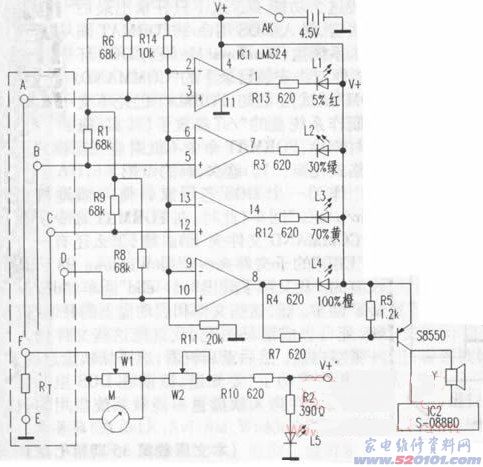

該太陽能熱水器的操縱、表明電路選用三節5號充電電池配電。評測電路如下圖所示。該電路由水位檢驗及警報電路、水溫檢驗電路構成。
1．水位檢驗及警報電路
水位檢驗一體化攝像頭放置戶外器皿中，當接入電源開關AK時若儲水箱中沒有水，全部的水位指示燈均沒亮(即L1～L4發光二極管均滅掉)，這時測IC1②、⑥、⑨、13腳為3．1v；③、⑤、⑩、12腳為4．5v，測第①、⑦、⑧、14腳導出為高電位4．5V。當水位升高至A點時，③腳和公共點E(充電電池負級)根據液阻相接。③腳電位被降低，則①腳旋轉為低電位，L1(綠燈)亮，指示水位已升高至全部?jī)?chǔ)水箱的5％；再次放水，當水位先后升到B、C、D點時，L2(信號燈)、L3(黃燈)、L4(橙燈)先后照亮。這時，因?yàn)镮C⑧腳導出低電位L4亮的與此同時，經R7降低S8550、b極電位，S8550關斷，開啟歌曲IC2(S一088BD)推動高音調無源蜂鳴器Y發音提醒：“水已滿，快關進水閥”。
2．水溫檢驗電路
當AK接入后，表M有電流量穿過，指示水溫。RT為負溫度指數溫度傳感器，水溫上升，其電阻值縮小，穿過M指示大。L5為表頭指示背光燈，接入開關電源即亮，w1、w2為表頭校準電位器。
常見問題及維修：
1．儲水箱水已滿油并外溢，但L1-L4均沒亮，即水位指示作用失效。
查驗V 4．5V工作電壓一切正常，把③腳和充電電池負級碰撞，仿真模擬實驗其水位已達A點，L1仍沒亮，查驗L1一切正常，R13正常，可是Ic①腳電位自始至終為高電位。查此外幾路L2～L4，也一樣，精確測量Ic1④、11腳內電阻均比一切正常的高，表明IC欠佳，用一只真品LM324拆換后調試即一切正常。
2．水溫表指示值一直在10℃上下(溫度指示作用失效)。
指針有指示，表明溫度檢驗和指示控制回路未失效，很有可能為W1和W2失衡。用帶精確測量溫度作用的數字萬用表測戶外來的具體水溫，做為標準值，隨后調整w1和w2，使指針指示值和數字表所測值基本上相符合，溫度指示作用修復。
3．蜂鳴聲警報作用失效。
水滿后燈L1～L4都亮，可是無源蜂鳴器不響，測Ic⑧腳低電位一切正常，R7620Ω也正常，查驗三極管s8550發覺b板開焊，焊補后即一切正常。
