電流量互感器變電器初中級串連在輸出功率管Q1的7腳

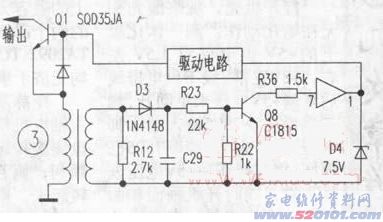

查驗熔斷絲早已燒壞，并且比較嚴重變黑。如圖下3所顯示，查驗功率管Q1(SQB35JA)已被穿透，造成該狀況的有可能緣故有：
(1)功率管特性差。
(2)脈沖寬度調制電源電路單脈沖上升沿時間增加，造成功率管太熱而毀壞。
(3)過流保護電路有常見故障。
電流量互感器變電器初中級串連在輸出功率管Q1的發射極上，當電壓上升或功率管太熱、過電流時，次級線圈感應電壓經二極管D3加到電子管Q8的基極，促進Q8關斷，集電結輸出低電平，經R36加到脈沖寬度調制電源電路IC1-1的⑦腳，使①腳輸出的單脈沖電平減少，經光耦電路后使輸出功率管電流量降低，進而維護了功率管。查驗時，先用數字示波器觀查光耦電路輸出端波型，若輸出波形一切正常，再查驗功率管過流保護電路。用數字萬用表電阻攔精確測量電流量互感器變電器困田TU-520型電滋爐，有時候一切正常工作中，有時候卻要增加烹煮時間。

依據常見故障狀況剖析，可能是功率控制回路有常見故障，如圖下4所顯示，運放電路IC3—3與電子管Q12構成功率控制回路；R114為功率輸出限制操縱電位器，也稱功率輸出粗調；R111、R107構成分壓電路；RV為功率輸出調整電位器，與R103、R83構成最低值操縱功率輸出分壓電路，并加到IC3—3的⑤腳鍵入端；R63、R64與Ic3—3的④腳輸人端相接，產生較為電平。調整R114或RV的電阻值尺寸能使Ic3—3的⑤腳電平造成轉變，再與較為電平相比較，進而更改Ic3—3的②腳輸出端電平。這一電平經R75、D16加到Q12的基極。當Q12基極電位差上升，Q12關斷，集電極電勢降低。根據精確測量單脈沖調寬控制回路IC1—I的①腳，可檢驗到該工作電壓的轉變。Ic1—1的①腳電平尺寸可操縱整體輸出功率尺寸。
當電滋爐產生增加加溫時間時，應最先檢驗Ic3—3的⑤腳的電、半。一切正常時，它應在2．2V～4．8V中間光滑轉變。具體檢驗巾發覺調整RV電位器時，工作電壓變化莫測，忽高忽低，明確導致以上常見故障的因素是電位器長期性應用損壞導致接觸不良現象而致。拆換電位器RV(5k)后，啟動實驗，電滋爐工作中一切正常，常見故障清除。
