信雄牌全自動抽油煙機選用電子器件操縱

信雄牌全自動抽油煙機選用電子器件操縱，其控制回路相對性簡易，有很多知名品牌的抽油煙機控制回路，原理與其說基本一致，可供維修時參照。文中以信雄CXW-16D深吸型抽油煙機為例子簡介其電源電路及維修。

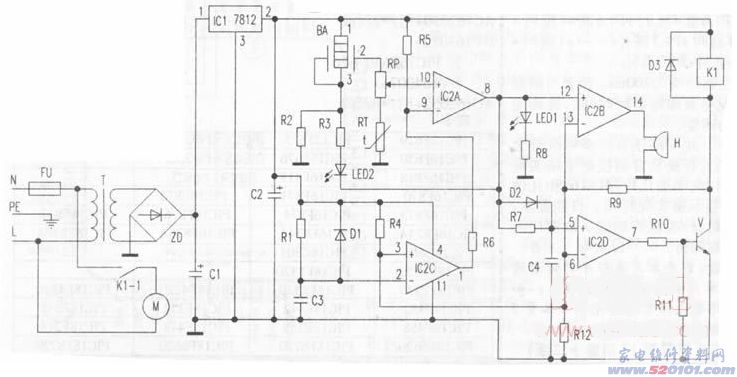

圖下為信雄CXW-16D深吸型抽油煙機電氣設備原理。由圖得知，電壓經汽車繼電器K1的開與關觸點K1—1至排氣管電扇；并經變電器降血壓、整流器、過濾，又經穩壓管塊IC1(7812)穩壓輸出 12V做為控制回路開關電源。電源電路中IC2A(CA324E)所接的氣敏傳感器、濃度設定電阻器和溫度傳感器RT構成分壓電路對房間內油霧濃度開展定量檢驗和設置姿勢值。當房間內濃煙濃度小于額定值時氣敏傳感器BA①、②出腳間電阻器電阻值比較大，因而Ic2-A⑩腳電位差小于⑨腳參照電位差，⑧腳輸出低電平，LED2亮表明抽油煙機處在待機狀態。這時，14腳、⑦腳輸出也為低電平，
警報無源蜂鳴器不工作中，汽車繼電器K1斷掉，排氣管電扇不轉。
房間內濃煙濃度高過額定值時，氣敏傳感器BA①、②出腳間電阻器電阻值減少，使IC2-A⑧腳輸出高電平，LED1亮；Ic2-B14腳、Ic2D⑦腳各自輸出高電平，使警報無源蜂鳴器長鳴；與此同時使三極管V飽和狀態關斷，汽車繼電器K1吸合。其開與關觸點K1—1合閉接入排氣管電扇開關電源，排風扇旋轉將房間內濃煙排出來。與此同時因為三極管V關斷，集電結c為低電平又使Ic2-B13腳，Ic2-D⑥腳為低電平，使IC2-B14腳、IC2-D7腳再次輸出高電平，確保了排煙系統電扇在房間內濃煙濃度減少至一定值前再次旋轉將殘留煙塵排出來。

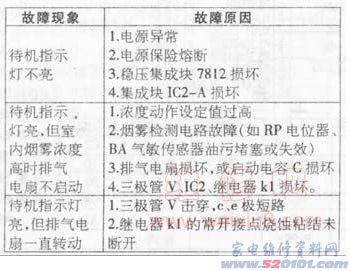

常見故障狀況及緣故見附注所顯示。
