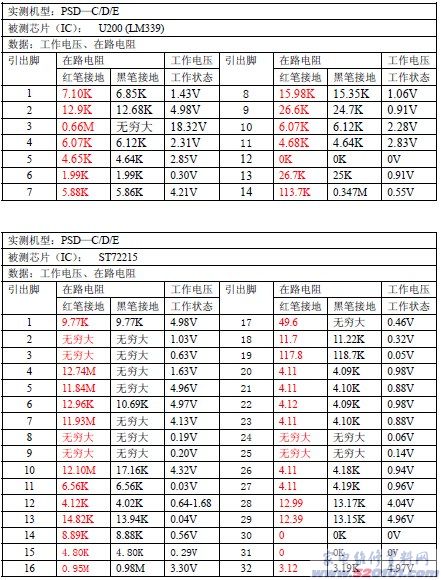

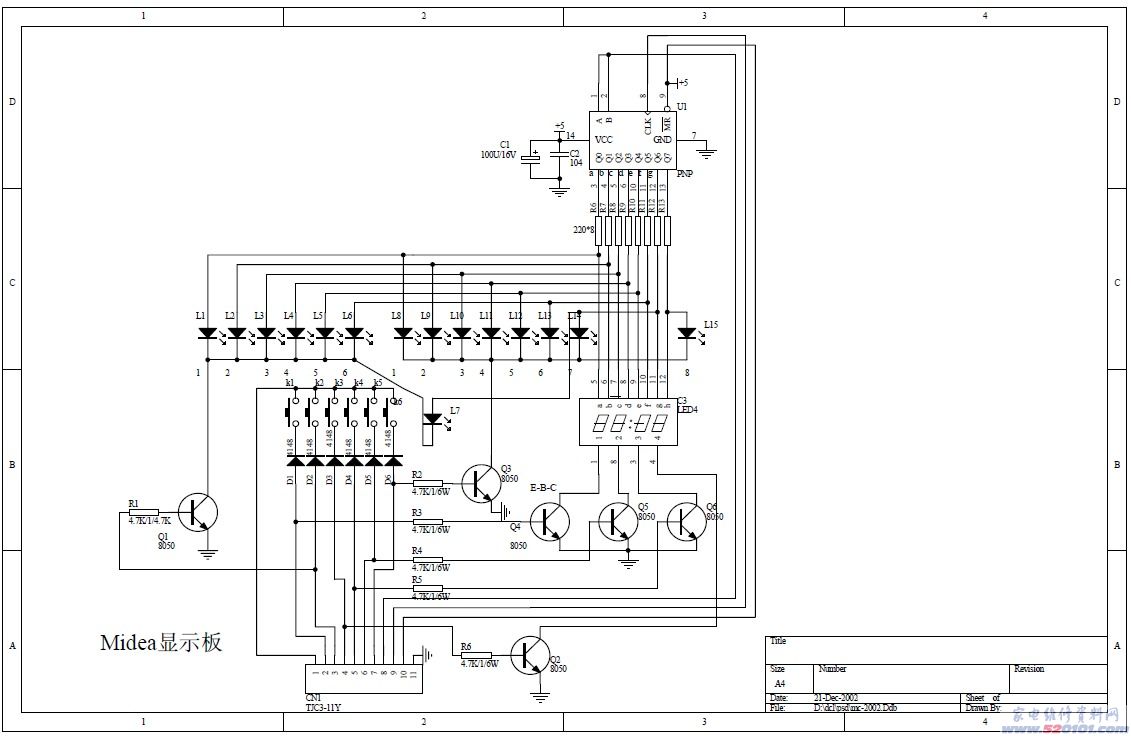

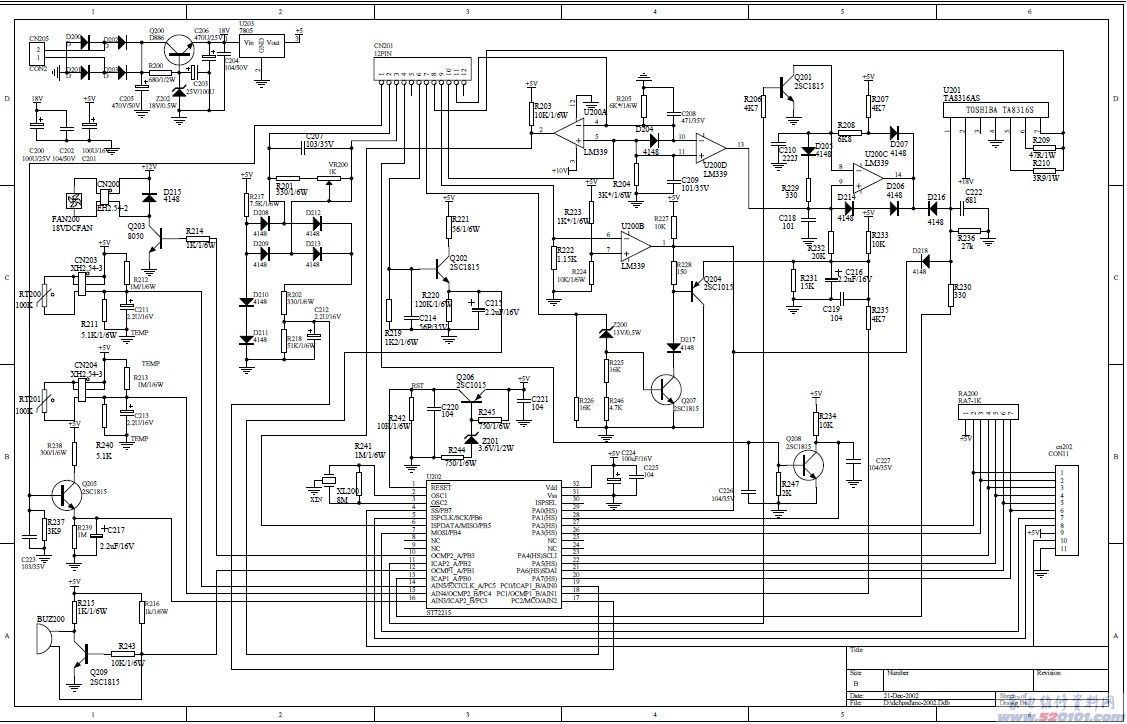

注：本材料結尾附數據測試表和電路設計圖

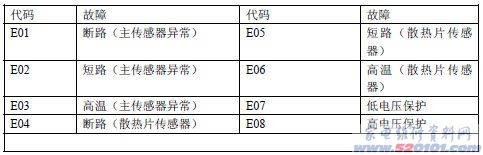

故障編碼
一、 數碼顯示管表明E01、E02、E03故障編碼
二、 數碼顯示管表明E04、E05、E06故障編碼
三、 數碼顯示管表明E07、E08故障編碼
四、 上電不啟動 ①、燒保險絲管故障 ②、低電壓電路故障 ③、直流高壓電源電源電路故障 ④、單片機延時電路故障 ⑤、單片機時鐘電路故障
五、 離心風機不轉
六、 上電啟動不加溫（浪涌保護電源電路故障）
七、 無源蜂鳴器不響
八、 檢不上鍋，有警報聲 ①、檢鍋電源電路故障 ②、同歩電源電路故障
、光耦電路故障 九、 輸出功率調不上來（IGBT的髙壓維護電源電路故障）
十、 表明控制面板功能鍵無響應或是表明不全 ①、顯示板故障 ②、電腦主板故障 十一、上電無源蜂鳴器長響、實際操作沒反應（過零檢驗電源電路故障）
一、數碼顯示管表明E01、E02、E03故障編碼
故障剖析： 發生該故障是表明炒鍋溫度測量電源電路中的溫度傳感器發生短路、短路故障或電阻值不會改變，因而大家可將故障范疇精準定位在炒鍋溫度測量電源電路及單片機U202上。 檢驗流程： ①斷掉整體開關電源，將溫度傳感器從電路板上的接線端子（CN204）拔下，用萬用電表的200M電阻器檔精確測量溫度傳感器兩邊的阻值（常溫狀態阻值為100K），由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的上升或是降低而阻值持續降低或是升高。如所測出阻值為無窮、為零或在常溫狀態與100K相距比較大，表明溫度傳感器內部產生短路、短路故障狀況或溫度傳感器的感溫特性更改，拆換新的同規格型號的溫度傳感器就可以清除故障。如所測量的溫度傳感器完好無損，則故障出在炒鍋檢溫電源電路和單片機（U202）上。 ②上電檢驗單片機U202第15腳的電壓。如常溫狀態有0.3V以內的電壓值，數碼顯示管仍表明此故障編碼，則表明故障出在單片機（U202）上，拆換同規格型號的單片機就可以清除故障。如所測電壓數值0V或5V或與0.3V區別比較大，則表明故障出在炒鍋檢溫電源電路上。 ③上電檢測站插CN204第2、3腳的電壓。如沒有5V，則要查驗線插CN204第2、3腳到5V開關電源上的路線是是不是發生引路狀況，查出來引路處就可以清除故障。若有5V開關電源，則要查驗R213、R240、C213有沒有毀壞，拆換毀壞元器件就可以清除故障。
二、數碼顯示管表明E04、E05、E06故障編碼
故障剖析： 發生該故障是表明IGBT溫度測量電源電路中的溫度傳感器發生短路、 短路故障或電阻值不會改變，因而大家可將故障范疇精準定位在IGBT溫度測量電源電路及單片機U202上。 檢驗流程： ①斷掉整體開關電源，將溫度傳感器從電路板上的接線端子（CN203）拔下，用萬用電表的200M電阻器檔精確測量溫度傳感器兩邊的阻值（常溫狀態阻值為100K），由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的上升或是降低而阻值持續降低或是升高。如所測出阻值為無窮、為零或在常溫狀態與100K相距比較大，表明溫度傳感器內部產生短路、短路故障狀況或溫度傳感器的感溫特性更改，拆換新的同規格型號的溫度傳感器就可以清除故障。如所測量的溫度傳感器完好無損，則故障出在IGBT溫度測量電源電路和單片機（U202）上。 ②上電檢驗單片機U202第14腳的電壓。如常溫狀態有0.56V以內的電壓值，數碼顯示管仍表明此故障編碼，則表明故障出在單片機（U202）上，拆換同規格型號的單片機就可以清除故障。如所測電壓數值0V或5V或與0.56V區別比較大，則表明故障出在IGBT溫度測量電源電路上。 ③上電檢測站插CN203第1腳的電壓。如沒有5V，則要查驗線插CN204第1腳到5V開關電源上的路線是是不是發生引路狀況，查出來引路處就可以清除故障。若有5V開關電源，則要查驗R212、R211、C211有沒有毀壞，拆換毀壞元器件就可以清除故障。
三、數碼顯示管表明E07、E08故障編碼
故障剖析： 發生該故障是表明開關電源高壓低壓維護電源電路發生故障，因而大家可將故障范疇精準定位在開關電源高壓低壓維護電源電路及單片機U202上。 檢驗流程： ①最先用萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于200V或是高過240V時，電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如精確測量的溝通交流電壓是常規的，則表明電滋爐內部的開關電源高壓低壓維護電源電路或單片機U202發生了故障。 ③上電檢驗單片機U202的第16腳（三極管Q205的發射極電壓）。若為3.3V上下，表明單片機U202損壞，拆換新的單片機就可以清除故障；如不以3.3V上下或與3.3V有很大的區別，表明故障出在高壓低壓維護電源電路。 ④斷掉開關電源，查驗R237、R238、R239、C221、C217、Q205有沒有毀壞，拆換新的元器件上電調試一切正常，故障清除。 [Page]
四、上電不啟動
故障剖析： 上電不啟動一般是由燒保險絲管、低電壓電路、直流高壓電源電源電路、延時電路、晶諧振電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以分辨是哪部分電源電路發生故障，尋找對應的故障一部分可以按以下狀況開展維修。 故障分辨： 開啟機殼，查驗有沒有燒保險絲管，如商業保險已燒請參照——燒保險絲管故障維修步驟。如沒有燒，就接上電源，用萬用表測量U203三端穩壓管7805的導出腳第3腳電壓。并非5V電壓導出，則表明故障出在電路。如測出三端穩壓管7805有5V導出，可以用萬用表測量單片機U202第1腳電壓，如測出電壓為0V，則表明故障是由單片機延時電路造成的，如測出電壓為5V，表明延時電路一切正常，則故障很有可能在單片機時鐘電路。 檢驗流程： （一）、燒保險絲管 ①因為此故障較為嚴重，一般含有其他的元器件毀壞一起發生，如IGBT、整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻上電調試，不然會再造成燒保險絲管。 ②用萬用表查驗IGBT、整流橋堆是不是穿透，把毀壞元器件卸下來，換掉同樣型號的電子器件。再用萬用表去查驗鉗位二極管Z301、R31，精確測量這兩個元器材件時務必卸下來才可以開展精確性的精確測量，把損壞的電子器件拆換。 ③用萬用表電阻檔查驗U201（TA8316AS）各管腳是不是存有穿透的狀況，一般燒IGBT都是會把這個推動IC穿透。在不接電磁線圈盤的條件下，上電用數字萬用表測U201的第7腳是不是有0至0.67V的單脈沖電壓，假如電壓一切正常，接好電磁線圈盤調試一切正常，故障就可以清除。 ④假如精確測量到U201第7腳的電壓超過0.67V，那大家就需要到同歩電源電路和光耦電路開展查驗。假如這兩個電源電路都沒有問題，那大家就需要到諧振電路開展查驗，先檢驗R208、R229、R207、R206、D207、D206、D205、D214、D216是不是有毀壞，把損壞的電子器件拆換，故障清除。假如以上電子器件一切正常，在其他方式都用用過的情形下，我們可以試著拆換IC2--LM339。
（二）、沒有5V電壓導出 ①上電檢驗三端穩壓管塊(U203)7805是第1腳電壓。若有11V以內的電壓鍵入,而7805無5V的電壓導出，在斷掉5V后續配電電源電路的情形下則表明7805損壞,拆換新的7805就可以清除故障；并非11V電壓鍵入,表明故障出在開關電源前面電源電路上。 ②上電檢驗D201的正級即變電器的次級線圈電壓（CN201第4腳）。若有交流電流導出，表明D201、C222、C228有毀壞，拆換受損的組件就可以清除故障；如D201的正級無交流電流導出，再測變電器有沒有220V溝通交流鍵入，若有220V交流電流鍵入，表明變電器損壞，拆換新的變電器就可以清除故障，并非220V交流電流鍵入，則故障出在直流高壓電源電源電路上，按直流高壓電源電源電路故障開展檢驗。
（三）、沒有12V電壓導出 ①上電檢驗二極管D200的負級電壓。若有26V電壓導出，表明故障出穩壓電源電路上，斷掉開關電源，用數字萬用表查驗R201、Q203、C203、C221、Z201有沒有毀壞，拆換受損的電子器件就可以清除故障；并非26V電壓導出，表明故障出在開關電源的前面電源電路上。 ②上電檢驗二極管D200的正級即變電器的次級線圈電壓（CN201的第3腳）。若有交流電流導出，表明二極管有毀壞，拆換新的二極管就可以清除故障；如D200的正級無交流電流導出，再測變電器有沒有220V溝通交流鍵入，若有220V交流電流鍵入，表明變電器損壞，拆換新的變電器就可以清除故障，并非220V交流電流鍵入，則故障出在直流高壓電源電源電路上，按直流高壓電源電源電路故障開展檢驗。 （四）、沒有18V電壓導出 ①上電檢驗二極管D202的負級電壓。若有28V電壓導出，表明故障出在穩壓電源電路上，斷掉開關電源，查驗Q202、R200、C205、C206、C207、C202、Z200有沒有毀壞，拆換新的電子器件就可以清除故障；并非28V電壓導出，表明故障出在開關電源的前面電源電路上。 ②上電檢驗二極管D202的正級即變電器的次級線圈電壓（CN201的第1腳）。若有交流電流導出，表明二極管有毀壞，拆換新的二極管就可以清除故障；如D202的正級無交流電流導出，再測變電器有沒有220V溝通交流鍵入，若有220V交流電流鍵入，表明變電器損壞，拆換新的變電器就可以清除故障，并非220V交流電流鍵入，則故障出在直流高壓電源電源電路上，按直流高壓電源電源電路故障開展檢驗。 （五）、電源高壓電源電路故障 ①先清除零部件的問題，檢驗EMC安全防護控制模塊，變電器，耦合電容，保險絲管及其電源插頭是不是有毀壞，把損壞的零部件拆換，故障清除。 ②假如以上流程沒有找到問題，那咱們就上電對電源電路開展檢驗（留意直流高壓電源），最先查驗是否有220V的交流電流鍵入，要是沒有,請查驗電壓是不是一切正常。如果有，再查驗變電器的初中級是不是有220V溝通交流電壓鍵入，如果有一切正常電壓鍵入而變電器次級線圈沒有電壓導出，就表明變電器損壞，拆換同尺寸的變電器，故障清除。 （六）、單片機延時電路故障 ①上電檢驗單片機的第1腳的電壓。若為5V，在其他很有可能造成上電不啟動的故障點一切正常的情形下，可分辨片式毀壞，拆換新的單片機就可以清除故障；如測出電壓為0V，表明延時電路發生故障。 ②上電檢驗三極管Q206的集電結的電壓。若為0V，表明故障出在 5V開關電源到三極管Q3的發射極通道上，找到通道中的引路處并修補就可以清除故障。如測出電壓為5V，則表明單片機延時電路中電子器件有毀壞。 ③斷掉開關電源，用萬用表對R242、R244、R245、C220、C221、Q206、Z201開展查驗，拆換新的電子器件就可以清除故障。 （七）、單片機時鐘電路故障 ①上電檢驗單片機的第2、3腳的電壓。若為1.03V和0.7V上下,則表明單片機U202損壞,拆換新的單片機就可以清除故障；如測出電壓為0V、5V或與標準值區別比較大，表明晶振電路XL200或電阻器R241毀壞。 ②斷掉開關電源，對晶振電路XL200和電阻器R241開展檢驗，拆換受損的電子器件就可以清除故障。 [Page]
五、離心風機不轉
故障剖析： 發生該故障時表明離心風機光耦電路、離心風機自身或單片機（U202）發生故障，因此大家可將故障范疇精準定位在離心風機光耦電路、離心風機自身和單片機（U202）上。 故障分辨： 在有標準的情形下，將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，上電啟動，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，拆換離心風機后，故障就可以清除。假如離心風機仍不可以正常的工作中，表明故障出在離心風機光耦電路或單片機（U202）上。 檢驗流程： ①在有標準的情形下，將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，上電啟動，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，拆換離心風機后，故障就可以清除；假如換掉新的離心風機仍不可以正常的工作中，表明故障出在離心風機光耦電路或單片機（U202）上。 ②上電檢驗離心風機工作中開關電源電壓（電源插座CN200第1腳）。并非12V電壓，表明故障出在12V電路或12V開關電源到電源插座CN1第1腳的開關電源通道上。并非12V，檢驗方式按低電壓電路的檢查方式或將通道中的引路處修補就可以清除故障。若有12V電壓，則故障出在離心風機、推動電路和單片機設計（IC1）上。 ③上電檢測單片機U202第10腳有沒有5V電壓導出。并非5V電壓導出，則表明單片機設計（U202）損壞，拆換新的同規格型號的單片機設計就可以清除故障。若有5V導出，則故障在推動電路和離心風機上。 ④上電檢測電源插座CN200的第2腳（三極管Q203的發射極）的電壓。如貼近0.7V，表明離心風機自身已引路，拆換新的離心風機就可以清除故障；如貼近12V，則故障出在推動電路上。 ⑤斷掉開關電源，查驗Q203、R214有沒有毀壞或通道中有沒有引路，拆換受損的電子器件或修補引路處就可以清除故障。
六、上電啟動不加溫（浪涌保護故障）
故障剖析： 當浪涌保護電路發生故障的時候會關掉IGBT輸出功率導出造成上電啟動不加溫。 查驗流程： ①發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到毀壞維護電路會導出一個低電頻使IGBT停止工作，當浪涌保護器之后電路會全自動恢復過來。 ②當浪涌保護電路發生故障時三極管Q204的發射極電壓為低電頻（貼近0V）。則要上電檢測三極管Q204的基極電壓。若為高電平（貼近5V），表明可能是Q204、 R231、C216內部短路故障，R223引路等，找到毀壞元器件并拆換就可以清除故障。如所測出電壓為低電頻，表明前面電路發生故障。 ③上電檢測三極管Q207的基極電壓。若為低電頻，表明三極管Q207已內部短路故障，拆換新的三極管就可以清除故障；如測出電壓為高電平，表明浪涌保護電路中的分壓電路電路發生故障。
七、無源蜂鳴器不響
故障剖析： 發生該故障表明蜂鳴器驅動電路、無源蜂鳴器自身和單片機設計（U202）發生故障，因而故障范疇精準定位在蜂鳴器驅動電路、無源蜂鳴器自身及單片機設計（U202）上。 查驗流程： ①上電檢測單片機設計的第12腳電壓。在按壓面扳的功能鍵時觀查其電壓的轉變，并非1.6V以內的電壓轉變范疇，表明單片機設計U202損壞，拆換新的單片機設計就可以清除故障；如所測得有1.6V以內的轉變范疇，就表明無源蜂鳴器有推動數據信號，故障出在推動電路和無源蜂鳴器上。 ②上電檢測三極管Q209集電結電壓在按壓控制面板上的功能鍵時的電壓轉變。如果是在高低電頻間變換，表明故障出在無源蜂鳴器上，拆換新的無源蜂鳴器就可以清除故障。與其電壓保持不變，表明故障出在三極管Q209、R243、R215、R216上，找到毀壞的元器件并拆換，上電調試，一切正常，故障清除。 八、檢不上鍋，有警報聲 故障剖析： 發生該故障所涉及到電路有檢鍋電路、同歩電路、推動電路。理應用數字萬用表根據精確測量關鍵環節電壓來分辨故障所處在的電路，尋找對應的故障一部分可以按以下狀況開展維修。 故障分辨： 先查驗炒鍋直徑是不是與規定一致，請使用MD專用型炒鍋，查驗2個接線端子排是不是松脫。上電檢測單片機設計的第6腳電壓。若為高電平，表明故障出在檢鍋電路上，若為低電頻，則故障很有可能出在同歩電路和推動電路上。 檢測流程： （一）、檢鍋電路故障 ①先查驗炒鍋直徑是不是與規定一致，請使用MD專用型炒鍋，查驗2個接線端子排是不是松脫。 ②在上電休眠的情形下精確測量U200的第4、5腳的電壓。如4腳電壓超過5腳電壓，但仍導出高電平，表明U200（LM339）損壞，拆換新的LM339就可以清除故障。如測出4腳電壓低于5腳電壓，則故障出在檢鍋電路的信息鍵入電路。 ③斷掉開關電源，查驗R300、R305、R304、R203是不是毀壞，把損壞的電子器件拆換，上電調試，一切正常，故障清除。 （二）、同歩電路故障 ①在休眠的情形下，因為U200的第13腳沒有下拉開關電源，因此精確測量到的高電平僅有1V以內的電壓。 ②在休眠的情形下檢測U200的第10、11腳電壓。如10腳電壓低于11腳電壓，但13腳仍導出低電頻，則表明U200（LM339）損壞，拆換同樣同規格型號IC上電調試一切正常，故障就可以清除。如10腳電壓超過11腳電壓，則故障出在同歩鍵入電路中。 ③斷掉開關電源，用萬用表查驗R300、R304、R305、R204、R205、C209、C208是不是有毀壞，把損壞的電子器件拆換新的同樣型號的電子器件，上電調試一切正常，故障清除。 （三）、推動電路故障 ①上電檢測U201（TA8316AS）的第2腳的電壓。并非18V，表明故障出在18V開關電源到U201（TA8316AS）的第2腳的通道中發生引路，找到引路處并修補就可以清除故障；如測得有18V，則故障出沒有開關電源電路上，出在其他電路。 ②如U201（TA8316AS）的第1腳有一個為2.22V的單脈沖電壓鍵入，而第7腳沒有電壓導出，表明U201（TA8316AS）損壞，拆換新的IC就可以清除故障。[Page]
九、輸出功率調不上來（IGBT的髙壓維護）
故障剖析： 當IGBT的C極電壓過高或IGBT髙壓電路發生故障時，維護電路會姿勢，這時IGBT功率減少，固定不動PWM信號使功率不能調。 檢測流程： ①上電檢測U200的第6、7腳電壓（一切正常下7腳電壓為4.2V）。如7腳電壓超過6腳電壓，但1腳仍導出低電頻，表明U200（LM339）損壞，拆換新的LM339就可以清除故障；如7腳電壓低于6腳電壓，則故障出在分壓電路電路和IGBT髙壓數據信號的鍵入電路。 ②斷掉開關電源，用數字萬用表測R223、R222、R224、R306、R307是不是毀壞，把損壞的電子器件拆換，上電調試，一切正常，故障清除。
十、控制面板功能鍵無響應或是表明不全
故障剖析： 當控制面板上的功能鍵無響應或是表明不全天，問題很有可能出現在表明板和主控芯片上。 分辨故障： 為了更好地盡早搜索故障，我們可以將故障范疇系統分區為主控芯片和表明板。在有標準的狀況下要一塊好的表明板取代原表明板，假如這時表明一切正常，則說明故障在表明板。假如或是有以上故障，則故障與表明板不相干，是主控芯片發生故障。 檢測流程： （一）、表明板問題 ①斷掉開關電源，查驗表明板與電腦主板的聯接線排有沒有問題、查驗表明板的功能鍵與控制面板的開關中間是不是間隙過大或是頂死。 ②上電檢測表明板上的開關電源是不是一切正常，如正常可以用數字萬用表的電阻器檔細心的查驗表明板除用數碼顯示管和場效應管U 1之外的全部元器件是不是有什么問題、假如以上都無問題，則問題很有可能出現在場效應管U1和數碼科技顯示屏上。 （二）、主控芯片問題 假如問題是主控芯片得話，請查驗RA200是不是有什么問題。假如以上的RA200一切正常只有表明單片機設計U202損壞，拆換單片機設計就可以清除。
十一、上電無源蜂鳴器長響、實際操作沒反應（過零檢測）
故障剖析： 發生上電無源蜂鳴器長響、實際操作沒反應故障是因為過零檢測電路或是單片機設計U202發生故障。 檢測流程： ①上電檢測單片機設計U202的第28腳電壓。若為0.56V上下，表明過零檢測電路一切正常，故障出在單片機設計U202上，拆換新的單片機設計就可以清除故障；如所測出電壓為0V或5V，表明故障出在過零檢測電路上。 ②上電檢測三極管Q208的基極電壓。如無一高電平，說明過零檢測電路的鍵入端發生故障，斷掉開關電源查驗D300、D301、R308有沒有毀壞，拆換新的組件就可以清除故障；如測出有一高電平，表明過零檢測電路中發生故障。 ③斷掉開關電源查驗Q208、Q209、R234、R249、C227有沒有毀壞，拆換受損的元器件，上電調試，一切正常，故障清除。 此外，在檢測電路故障時可以參照附頁的電滋爐數據測試全集中的對地電阻器和管腳電壓來進行分辨故障所屬，接口測試是在不接電磁線圈盤的情形下開展精確測量。
完成...
