濕巾機電源電路原理及常見故障維修

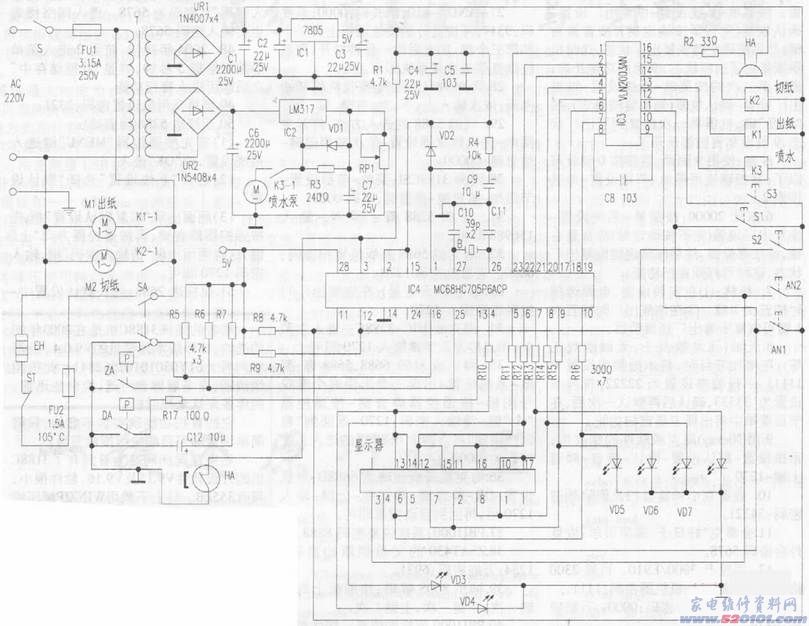

濕巾機用以生產制造干凈衛生的濕型衛生紙，各種類型濕巾機電源電路原理基本一致，文中以華泰濕巾機為例子，概述其電源電路原理及常見故障維修。圖下為實體測繪工程原理圖，僅供參考。
一、電路圖講解
合閉電源總開關S，220V電壓經斷路器FU分成雙路。一路經變電器T降血壓后，次級線圈輸出2組低電壓交流電流。在其中一組工作電壓為6．6V，經整流管UR1整流器、C1過濾后輸出約8V直流電源，除立即為汽車繼電器K1、K2、K3電磁線圈配電外，還鍵入至穩壓場效應管IC1(7805)，經其穩壓后輸出平穩的 5V直流電壓，為控制回路配電。另一組工作電壓為8．4V，經UR2整流器、C6過濾后至可調式穩壓場效應管IC2(LM317)，經其穩壓后為灑水離心水泵配電。調節電阻器RP1就可以更改IC2輸出工作電壓，也就更改了離心水泵電機電源電壓，完成了離心水泵水流量操縱。另一路220V電壓立即為切紙電機M2、出紙電機M1、水加溫部件等負荷配電。
控制回路一般由微控制器IC4、控制器IC3及外部元器件構成。IC426、27腳接有4．19MHz晶振電路與電容器C10、C11構成晶振電路。①腳與R4、VD2、C9構成延時電路。28腳插線正級，14腳接負級(地)。IC3①、16腳、R2、無源蜂鳴器HA構成響聲警報提醒電源電路。IC123腳輸出高電平，IC316腳為低電平，無源蜂鳴器發出聲響提醒響聲。IC4④-⑩腳接表明電源電路。出紙電機M1由汽車繼電器K1的K1-1操縱，當IC421腳輸出為高電平時，其14腳輸出為低電平，K1吸合，K1—1接入，M1運行運轉進行出紙。當IC422腳輸出為高電平時，其15腳輸出為低電平，K2吸合，K2-1接入，M2運行運轉進行切紙。當IC420腳輸出為高電平時，其13腳輸出為低電平，K3吸合，K3-1接入。由IC2集成化穩壓塊輸出的可調式直流電壓加至離心水泵電機，水泵電機運行運轉灑水。調節RP1可更改Ic2輸出工作電壓，也就調整了離心水泵電機的轉速比，以操縱灑水量。合閉電源開關SA，220V電壓加強電解質加溫部件上，逐漸加溫，這時IC416腳為低電平，④腳輸出高電平，⑥腳輸出低電平，常溫下顯示燈VD3滅，加溫顯示燈VD4亮。
電源開關S1、S2、S3、AN1、AN2為作用功能鍵。在其中S1為增長鍵，S2為下降鍵，S3為清零／終止鍵。根據對S1、S2調節可設置濕巾機出濕紙巾數，每一次較多可設置為12條。
ZA為缺紙檢驗電源開關，機身有紙時，靠紙的凈重壓合ZA接入，IC425腳為低電平，設備一切正常工作中。無紙時電源開關ZA斷掉， 5V工作電壓經電阻器R6加至IC425腳為高電平，使23腳為高電平造成IC316腳為低電平，無源蜂鳴器傳出缺紙警報提醒。
HA為水位線檢驗電源開關(干簧)，水位線一切正常時在浮力功效下，浮球浮上來，HA觸點斷掉設備一切正常工作中。水位線小于最低值或沒有水時，浮球因水的浮力小或無浮力而降落，HA觸點合閉，場效應管IC4③腳為低電平，23腳為高電平，造成IC316腳為低電平，無源蜂鳴器傳出少水警報提醒。
DA為衛生紙記數電源開關。出紙時，裁紙刀輪每旋轉一圈出一條衛生紙，電源開關觸點導通一次。DA接入時，Ic413腳為低電平，顯示屏表明數減“1”。
圖下：
