一臺容聲CR-16B型電滋爐加熱全過程中，忽然傳出“吱”、“吱”有節拍的充放電聲，并從灶內出現塑料燒焦味，隨后全自動關機維護。
經查驗10A保險絲管完好無損，高頻率串聯諧振功率大的管1BG1(FGA25N120)完好無損，0．27uF串聯諧振電容器完好無損，其他電源電路檢驗內未見異常，加熱線圈從正前方看也完好無損，認真仔細燒焦味來源于，發覺來源于加熱線圈反面，線圈與導磁石氧磁片的觸碰處，常見故障為加熱線圈堵轉穿透，導致工作中電流量升高使功率大的管1BG1太熱維護全自動關機。
加熱線圈的價錢約為整體價格的四分之一，但其構造并不繁雜，可以親自動手將其修補。

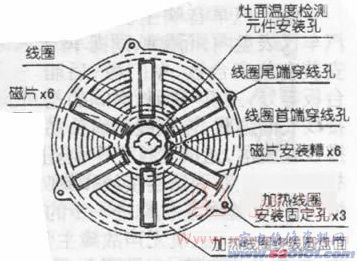

各種電磁爐加熱線圈構造基本一致，由三一部分元器件構成，平面圖如圖下所顯示。
一、塑料園盤形骨架由工程項目塑料注塑工藝，外圓直徑約190mm，薄厚約8mm。形近車轱轆，有六條輪輻，每條輪輻正臉有長方型鐵氧體導磁片的安裝方槽，以固定不動磁片，六條磁片產生加熱線圈底端的導磁通路。加熱線圈由內至外緣反方向方位單面平繞在園盤骨架的正臉股票盤面上，并且用絕緣漆粘固。
二、六片鐵氧體導磁磁片，規格各為：60mm*14mm*5mm。用絕緣漆粘固于塑料園盤骨架條型通槽體，與骨架的纏線平面圖平齊。
三、加熱線圈線的截面直徑大約2mm，由φ0．3mm*28股高韌性絲包線構成的絞臺線，平繞32圈粘固十園盤骨架上。其電感器量約為160uH。
電磁爐有健全的過熱、過電流的保障措施，加熱線圈總體損壞的概率并不大，關鍵常見故障便是線圈繞阻局部短路。常見故障點多在排熱較弱的線圈與鐵氧體導磁片的觸碰處．若線圈線纜品質差就容積造成這類常見故障。局部短路的位置，沒法用數字萬用表測到。只有將加熱線圈總體翻過去，沿輪輻導磁片一部分“眼觀鼻嗅”找常見故障點，因短路故障處造成的高溫對塑料骨架和磁片必定有受損的印痕。
圖下：


修補時必須加熱使絕緣漆變軟，隨后將線圈逐圈拆至短路故障點。加熱可選用工業烘箱加熱，在電烘箱75℃時放進常見故障線圈，每過10分鐘提溫10℃，直到提溫至105℃后，再烘七八分鐘后取下就可以拆動。拆至短路故障點后要多拆一段便于于維修。要是沒有烘干箱則用1000w家用吹風機，置強熱風檔對線圈逐段加熱也可以拆動，僅僅稍費功夫。
線圈拆卸后先將斷路點的多芯漆包絞合細心清理整潔，若有融斷處，運用輸電線鋼筋搭接焊上，再用薄玻璃纖維絕緣層布捆扎好并涂上絕緣漆。對短路故障點核傷的塑料骨架、導磁片細心清理．并將融化的金屬材料顆粒，燒蝕的表層完全刮整潔，再墊上一層薄玻璃纖維漆布，用絕緣漆刷涂粘固。
待絕緣層干固后就可以將拆下來的線圈再次線圈電感恢復正常，邊纏線邊涂絕緣漆(線上與電線間、線與骨架間均涂抹絕緣漆)，線圈要整平密切，絕緣漆干同后就可以上機操作應用。
絕緣漆可采用硅有機化學預浸漆或三聚氰胺環氧樹脂酯漆。
