(一)原理

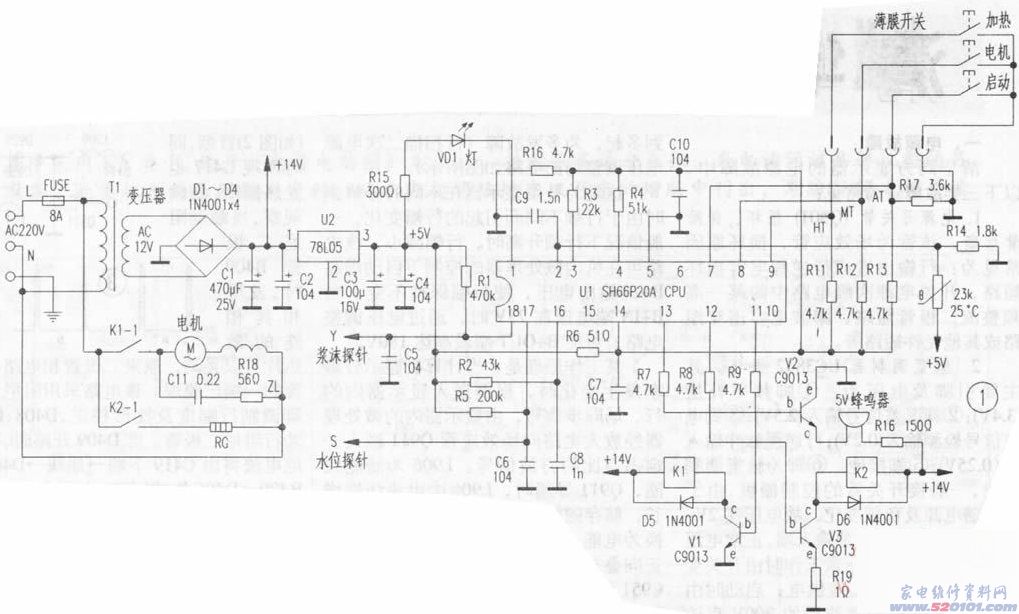

實體測繪工程原理圖如下圖1所顯示。當遠程服務器實行全自動工作中程序流程時，接入開關電源，經變電器T1降血壓、D1～D4橋式整流和C1、C2過濾后得 14V直源工作電壓，給V1、V2、V3控制回路配電。再經過U2(78L05)三端穩壓管塊及C3、C4過濾得 5V平穩工作電壓，為CPU(U1)(SH66P2OA)14腳配電。與此同時指示燈VD1，經功率電阻R15至CPU①腳發光。這時，CPU13腳有數據信號輸出，V2關斷，無源蜂鳴器傳出“嘀”的一聲，電源電路處在待命狀態，隨時隨地接納命令。當按住開啟鍵時，CPU檢驗到⑦腳由高電平變為低電平，假如杯身體內沒有水，CPU17腳為高電平，13腳就輸出高電甲，無源蜂鳴器長響警報，設備全自動終止加熱避免空燒。假如杯里存水，CPU17腳為低電平，當溫度為25℃常溫下時，溫度感應器RT與R14對 5V開關電源開展分壓電路，使CPU②腳為低電平，經CPU檢驗后，使12腳輸出高電平，V3飽和狀態關斷，汽車繼電器K2吸合，加熱管加熱。約8分鐘后，當溫度加熱至84℃以上時，CPU檢驗到②腳為高電平，CPU11腳就輸LH高電平，V1關斷，汽車繼電器K1吸合，電機逐漸高速運轉，共打漿4次(每一次打15秒，間距15秒)。這時，CPU11腳變成低電平，V1截至，電機不轉，終止打漿。打漿完畢后，CPU12腳輸出高電平，K2吸合，加熱管再次加熱，一直加熱至豆槳第一次燒開，漿沫上溢，觸碰防堵電級，CPU18腳變成低電平，CPU12腳就輸出低電平，V3截至，終止加熱。當漿沫下降，離去防堵電級后，CPU18腳又變成高電平，CPU12腳又輸出高電平，加熱管又再次加熱，這般不斷多次防堵延煮，總計15分鐘后CPU11、12腳均輸出低電平，13腳輸出差分信號，無源蜂鳴器警報、VD1閃動，光控更替提醒，全自動程序運行結束。
當必須獨立實行加熱工作中程序流程時，先按加熱鍵，預設加熱程序流程，再按一下起動鍵，CPU陸續檢驗到⑨、⑦腳為低電平時，12腳即輸出高電平，V3飽和狀態關斷，汽車繼電器K2吸合，加熱管獨立加熱。延煮防堵操縱與全自動程序流程同樣，不會再贅述。當再度檢驗到⑨腳為低電平時，12腳輸出低電平，V3截至，K2釋放出來終止加熱。
當必須獨立實行打漿工作中程序流程時，先按電機鍵，預設電機工作中頻次，再按一下起動鍵，CPU陸續檢驗到⑧、⑦腳為低電平時，11腳即輸出高電平，V1飽和狀態關斷，K1吸合，電機得電轉動，實行打漿預設程序流程，進行打漿全自動終止。
(二)作用電源電路
1．防沒有水空燒。水位線狀況檢驗意見反饋至CPU17腳。當器皿內規定或水流量小于水量線(即浸水不上電機傳動軸和刀頭)時，CPU17腳為高電平，13腳就輸出報警系統，無源蜂鳴器長響警報，設備全自動終止加熱，避免沒有水空燒。當器皿內水流量到達水位線線時CPU17腳為低電平，12腳就輸出高電平，V3飽和狀態關斷，汽車繼電器K2吸合，加熱管一切正常加熱。
2．防漿沫外溢。當豆槳燒開泡沫塑料上溢時，防堵檢驗攝像頭觸碰泡沫塑料漿體，使CPU18腳由高電平變成低電平，12腳就輸出低電平，V3截至，K2釋放出來，加熱管關閉電源不加熱。當漿體泡沫塑料回落伍，18腳由低電平變成高電平，12腳就輸出高電平，V3又關斷，K2吸合，加熱管又恢復過來加熱，那樣嚴格按照反更復開展，防堵延煮。
(三)常見故障檢修
1．顯示燈亮，整體不工作中。最先查驗器皿內水流量會不會做到水位線線，若放水一切正常，再查驗CPU14腳是不是有5V工作電壓；放水后，17腳是不是為低電平；K1、K2汽車繼電器上能否有 14V配電；電機或加熱管兩邊各自有沒有220V交流電流等。此常見故障多出現在水位線狀況檢驗意見反饋途徑短路。如：水位線線接線端子銹蝕、松動及其電機傳動軸與軸座中間間隙過大、污跡，使水位線檢刪意見反饋途徑不可以桕通，導致機器不工作中。若以上一切正常，最終查CPU11腳各自是不是有高電平輸出，如果沒有，則是CPU毀壞，僅有拆換。 [Page]
2．電機不轉動不打漿，但能加熱或電機能轉打漿，但不可以加熱。如：電機不轉動不打漿，試將220V交流電流立即引至電機上，看電機能不能一切正常旋轉，若不轉動，拆換電機；若一切正常旋轉，再各自查汽車繼電器K1及其V1是不是毀壞，若以上均一切正常，最終再查CPU11腳是不是有高電平輸出。CPU毀壞狀況較罕見，多見電機浸泡后導致短路故障燒壞繞阻電磁線圈或汽車繼電器K1毀壞。針對不可以加熱的常見故障，應先關閉電源用數字萬用表測加熱管兩邊的電阻器，次之，再查驗汽車繼電器K2及V3是不是引路毀壞。不可以加熱的常見故障，零配件主要是加熱管及加熱汽車繼電器K2。
3．加熱燒開，泡沫塑料外溢。先查驗，CPU18腳是占為低電平，要不是，則是防溢線斷或防溢線接線端子銹蝕。再測加熱汽車繼電器K2是不是黏連。最終測CPU加熱操縱12腳是不是一直輸出高電平或V3是否穿透。
4．某一作用功能鍵失靈。關鍵查其旋鈕開關觸碰是不是優良，不好則用乙醇清理或拆換。
5．插電就警報。最先查驗發動機線路板是不是滲水，假如滲水，運用電吹風烘干。次之查驗水位線線是不是斷掉或接線端子銹蝕。再查驗V2是不是穿透，最終精確測量CPU13腳是不是一直輸出高電平。此常見故障以機于滲水、水位線線短路或接線端子銹蝕為多見。
6．溫度加熱至84℃以上后，電機仍不打漿。此問題主要是溫度感應器RT(即負溫度系數溫度傳感器)毀壞所導致。RT毀壞后，電阻值不可以伴隨著加熱溫度縮小，CPU②腳工作電壓就不能由低電平變成高電平，CPU就不容易實行卜一個打漿程序流程。拆換溫度感應器RT后，就可以故障檢測。
7．能打漿但打不爛豆粒。主要是刀頭損壞，應拆換刀頭。若一時無新刀片，可將接在CPU16腳的阻值R2由43k改成48k，增加打漿時間緊急應用。
