狂牛牌MD

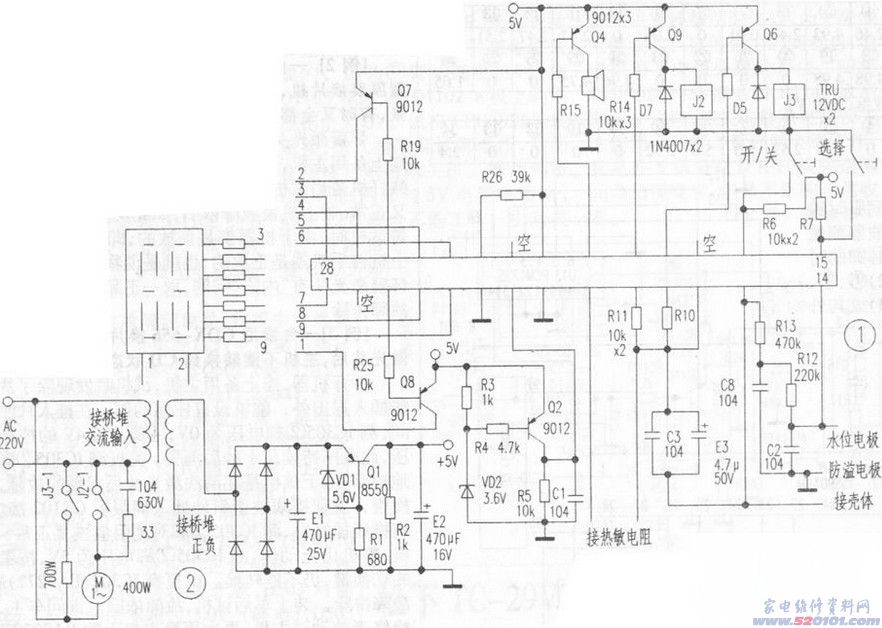

狂牛牌MD-2108全自動豆?jié){機，具有自動式、按時預定、單挑漿、單加熱四種工作方式。選用全智能集成ic操縱，數碼科技表明溫度及運行狀態。測繪工程的原理圖如下圖1、圖2所顯示，僅供參考。

一、電路圖講解
電源電路由全智能集成icNT66P22AK操縱，自動式制豆槳時，插上電源線插頭，接入開關電源。若杯里水位線未做到水位電極的相對高度時，表明：“E1”，蜂鳴器嗚叫提醒水位線低，加熱盤、電機均不工作中，這一舉動能避免加熱盤空燒及設備錯誤操作。當水位線一切正常時，表明“00”。按住“開／關”鍵，IC18腳輸出低電頻，三極管Q6關斷。汽車?yán)^電器J3吸合，加熱盤得電逐漸加熱。伴隨著溫度的上升，緊靠杯體的溫度測量溫度傳感器電阻值產生變化，此數據信號鍵入IC⑨、⑩腳，經全智能集成ic解決后，數碼顯示管表明液態具體溫度。當溫度升到80％時，IC的18腳輸出高電平，Q6截至，J3跳停加熱盤終止加熱；與此同時19腳輸出低電頻，三極管Q9關斷，J2吸合，電機M得電逐漸磨漿。打漿15秒，停5秒，不斷六次后，19腳輸出高電平，三極管Q9截至，電機M停止工作，磨漿完畢。這時18腳輸出低電頻，J3吸合再次開展加熱。當豆槳燒開時，泡沫塑料升高至防堵電級部位，表明“E3”并蜂鳴提醒，18腳輸出高電平J3跳停中止加熱，避免豆槳外溢。待“E3”消退后，全自動轉到再次加熱情況。至表明“99"經60秒后，終止加熱。蜂鳴提醒60秒并表明“Ed’’，至此自動式工作中進行，豆槳已煮好。
按時預定、單挑漿、單加熱運行狀態，根據按“挑選”電源開關，挑選規定情況，按住“開／關”鍵，就可以嚴格按照全自動進行選中運行狀態。
二、常見故障維修
1．常見故障狀況：插電即加熱，不會受到實際操作命令操縱。
因別的作用一切正常，表明情況恰當且有蜂鳴提醒，基本明確計算機芯片沒有問題，故關鍵查驗?zāi)_外部元器件。開啟上外殼，精確測量Q6一切正常，但J3的常開觸點為短路故障情況，一切正常時在沒有通電時應是斷掉情況，剖析為接觸點黏連。拆換此汽車?yán)^電器，常見故障清除，設備工作中一切正常。
2．常見故障狀況：自動式工作中及單加熱工作時，電機M一直工作中，不關機。
系統檢測，Q9以及外部汽車?yán)^電器J2、D7均一切正常。合閘，挑選單加熱工作方式，與此同時精確測量19腳由高電平變成低電頻，故Q9關斷，J2吸合，電機M工作中。而一切正常腳這時應是高電平。這表明常見故障是由全智能集成ic內部輸出不正確數據信號而致，拆換此集成ic，常見故障清除。
