廣州市產HY-5型遠紅外線電烘爐適用個人店、餐廳、醫院門診烘烤吐司面包及其別的食品類。選用遠紅外線發熱器發燙，具備加溫速度更快、生產制造高效率、全自動／手動式溫度控制及其按時訊響等優勢。文中詳細介紹該電烘爐的電路圖講解及常見問題維修。
一、電路圖講解

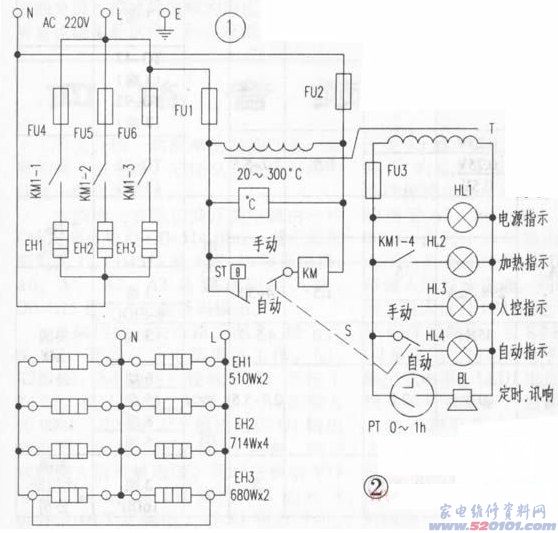

HY-5型遠紅外線電烘爐電路圖講解如下圖1所顯示。
發熱器一切正常業務時的負荷閉合電路如下圖2所顯示。

全電源電路由控制回路、標示按時訊響電源電路和主電路三部份構成。
將計時器PT順時針方向轉至所烘烤時間部位，最多時間為1h，PT逐漸倒數計時，當按時完畢時，定時器開關合閉，訊響器BL傳出訊聲響，表明烘烤進行。
接入電源，220V電壓經商業保險斷路器FU1、FU2加至控制回路及變壓器T初中級，次之級經FU3導出6V交流電流作標示按時訊響工作中電源，電源顯示燈HL1即亮。當將切換開關S轉為“全自動”擋時，連鎖加盟的一組電源開關接入自動控制系統顯示燈HL4電源，HL4亮；另一組電源開關接入控制回路的控溫器ST與直流接觸器KM的電源，KM得電吸合，主接觸點KM1-1、KM1—2、KM1-3合閉，遠紅外線發熱器EH1、EH2、EH3發燙；與此同時，輔助觸點KM1—4合閉，加溫顯示燈HL2亮，表明電烘爐逐漸提溫烘烤。當溫度控制做到ST所設置溫度時(溫控儀℃表明設置溫度)，ST接觸點全自動斷掉，KM釋放出來，KM1-1、KM1-2、KM1-3、KM1—4校準斷掉，EH1、EH2、EH3跳停終止發燙，HL2滅掉。當溫度控制降低到ST設置溫度時，KM吸合，EH1、EH2、EH3修復發燙，HLJ2亮，反復以上工作中全過程，直到BL傳出訊響，手動式關閉電源。
將切換開關s轉為“手動式”擋，ST喪失溫度控制功效，S立即接入KM電源使EH1、EH2、EH3發燙，人力顯示燈HL3隨著照亮。一般當ST失效或溫度顯示屏毀壞才應用“手動式”擋，這時，電烘爐不可以全自動溫度控制，烘烤結束應關閉電源。
二、常見問題維修
1．接好電源，HL1亮，電烘爐不工作中。
剖析維修：HL1亮，表明T工作中一切正常，電烘爐也不工作中，多是KM線圈短路或燒毀(用萬用表測量KM線圈兩邊，一切正常電阻值約600Ω)，以線圈導線根處霉斷或插線簧片形變松脫較多見；除此之外，假如線圈燒毀，可拆掉線圈，在框架上放φ0.12mmQZ型絲包線密繞5070匝，固層無須墊絕緣紙，最終在線圈外捆扎雙層黃蠟布作外絕緣層，裝好線圈就可以交付使用。若因纏線框架早已燒毀而不可以纏線的，用CJ10型、10A／220v直流接觸器拆換。
2．接好電源，HL2亮，電烘爐能發燙，但吐司面包烘烤不透光或不太熟。
剖析維修：此常見故障多是烘爐溫度達不上設置溫度而致。關鍵查驗KM每個接觸點有沒有接觸不良現象，若一切正常，多是發熱器EH1、EH2、EH3在其中一組燒壞造成本常見故障。
3．能一切正常烘烤，但顯示燈均沒亮。
剖析維修：能一切正常烘烤，表明控制回路及主電源電路工作中一切正常，顯示燈均沒亮多是T燒毀或FU3融斷而致。接入電源，用萬用表測量HL1兩邊，無6V工作電壓，而FU3一切正常，再精確測量T的初中級繞阻已斷(一切正常電阻值約48Ω上下)，用BK25型、220V／6V變電器拆換后常見故障清除。
