南極星CFXB40-B70T型奢華自動式電飯煲，選用全智能操縱，具備煮飯、迅速煮飯、熬粥、煲湯等各種作用，溫度控制高精度。小編參考實體繪制其電電路原理圖如下圖1、圖2所顯示。
一、電路構成
該鍋電路關鍵由開關電源電路、控制電路和發燙盤構成。

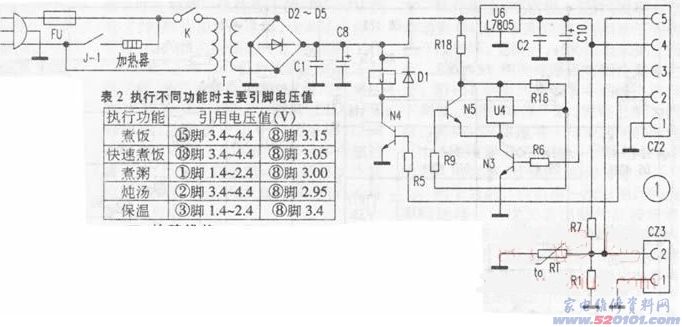

開關電源電路由溫度商業保險FU(130℃／10A／250V)、底鍋電源開關K、變電器T、二極管D2～D5(1N4007×4)、電容器C1(104)、C2(104)、C8(470uF／35V)、C10(47uF／16V)及三端穩壓管塊U6(L7805)等構成(見圖1)。當放進配有食材的內鍋后，以內鍋的工作壓力下，K合閉，220V電壓經T降血壓，再經過D2～D5整流器，C1、C8過濾，產生 12V直流電壓，提供汽車繼電器和無源蜂鳴器電路。 12V工作電壓還根據U6穩壓管成 5V工作電壓，經連接器cz2④腳，為以U1為核心的全智能控制電路和表明電路配電。

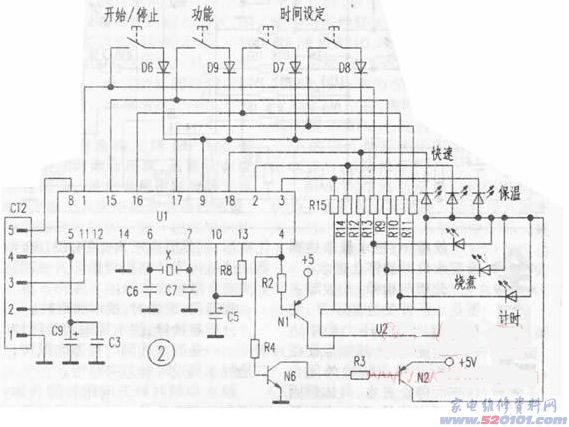

控制電路分兩一部分，一部分在鍋底端(見圖1)，由三極管N4(C9013)、汽車繼電器J(JQC-3FB)、二極管D1(1N4148)等構成電加熱器控制電路。由三極管N3、N5(c9013)U4等構成無源蜂鳴器電路。由RT、R1(470K)、R7(1．5k)構成溫度磁感應電路。RT安裝在底鍋總戰中，用以磁感應鍋內溫度。控制電路的另一部分在鍋身上方，是由U1以及外部元器件構成作用操縱及顯示系統電路；由數碼顯示管U2及發光二極管等元器件構成表明、標示電路(見圖2)。


二、原理
放進配有食材的內鍋，接入主機電源后，u1③腳為低壓2．9V，保溫顯示燈LWARM照亮，進到保溫情況。按壓“作用”按鍵SFUNC，挑選相對應作用(煮飯、迅速煮飯、熬粥、煲湯等)，按一下“逐漸／終止”按鍵START，U112腳導出4．6V高電平，經CZ2②腳、R5(4．7k)，使N4關斷，J吸合，接入電加熱器電路，逐漸加溫，相對應發光二極管閃動，數碼顯示管表明煮飯時間。每按一次按鍵，u111腳導出5V高電平，N3關斷，U4發音，確認按鍵合理。伴隨著加溫時間增加，鍋內溫度上升，RT電阻值擴大，U1⑧腳工作電壓上升，當升高到設置的相對應煮飯工作電壓后，12腳跳變成低電頻，N4截至，終止加溫。按壓按鍵STINC或STDEC可設置煮飯時間。煮飯全過程中，按“逐漸／終止”鍵，即停止加溫，進到保溫情況。
三、常見故障檢修
1．標示燈不閃查驗插頭電源線內布線是不是因經常插下而掉下來，溫度商業保險FU是不是融斷，變電器T的原線圈是不是引路。FU融斷后可以用130～160℃／8—10A／250V溫度商業保險拆換。變電器毀壞后，可以用220V／9V(5W)變電器代用。
2．煮糊飯或熬粥、煲湯時食材比較嚴重外流該范圍多見溫度感應器RT變值、R7電阻值擴大或引路。RT毀壞后可以用MTS—102型溫度傳感器代用。
3．煮夾生飯即飯未煮開就進到保溫情況，緣故多見RT失效或R1電阻值擴大。
操縱集成icU1評測數據信息見表1、表2。
